Zawory szybkiego spustu do siłowników pneumatycznych

Zawór szybkiego spustu odprowadza powietrze z komory siłownika bezpośrednio do atmosfery, z pominięciem drogi powrotnej przez przewód i zawór rozdzielający. Może skrócić czas ruchu, jeżeli ograniczeniem jest właśnie opróżnianie tej komory. Przy doborze liczą się przepływ wydechu, sposób podłączenia portów, warunki przełączenia oraz współpraca z regulacją prędkości i amortyzacją napędu. Sam większy gwint nie przesądza o krótszym cyklu.

Jak działają przyłącza P, A i R?

Typowy zawór szybkiego spustu ma trzy przyłącza: P od strony zaworu sterującego, A do komory siłownika oraz R jako wydech. Spotyka się również oznaczenia 1, 2, 3 lub IN, OUT, EXH. Przed montażem sprawdź symbol i oznaczenia konkretnego korpusu; położenie otworów nie wystarcza do rozpoznania ich funkcji.

Podczas zasilania powietrze przepływa z P do A, a wydech R jest zamknięty. Gdy ciśnienie po stronie P spada względem ciśnienia w komorze, element zamykający zmienia położenie: odcina drogę do P i otwiera odpływ A→R. Przełączenie wynika z warunków ciśnieniowych w obwodzie. Samo zamknięcie dopływu, przy pozostawieniu ciśnienia w przewodzie P, nie zapewnia uruchomienia spustu.

Zawór montuje się możliwie blisko odpowietrzanej komory, zgodnie z dokumentacją napędu i zaworu. Długi lub wąski odcinek między A a siłownikiem nadal ogranicza odpływ. Nie ma jednej dopuszczalnej odległości odpowiedniej dla wszystkich średnic przewodu, objętości i czasów ruchu.

Wielkości dostępne w Pneumatig

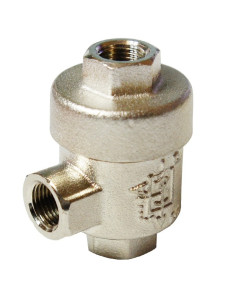

Oferta obejmuje zawory oznaczone handlowo jako 1/8″, 1/4″, 3/8″, 1/2″ i 3/4″, o kodach odpowiednio SZ-SS-01, SZ-SS-02, SZ-SS-03, SZ-SS-04 i SZ-SS-05. Te oznaczenia pomagają odnaleźć wariant na liście produktów. Do wykonania połączeń potrzebne są jednak oznaczenia każdego portu P, A i R oraz sposób uszczelnienia. Nie zakładaj, że wszystkie przyłącza korpusu mają taki sam gwint wyłącznie na podstawie nazwy produktu.

Przy wymianie porównaj także wymiary korpusu i miejsce na tłumik. Zgodny rozmiar przyłącza nie potwierdza identycznej charakterystyki przepływu ani zamienności zaworów. Ciśnienie minimalne i maksymalne, temperaturę medium i otoczenia oraz wymagania jakości powietrza należy ustalić dla dokładnego wykonania.

Przepływ napełniania i przepływ spustu to różne dane

Dla szybkiego odpowietrzania istotna jest charakterystyka A→R. Parametr P→A opisuje napełnianie komory i może mieć inną wartość. Liczby podanej w l/min nie należy porównywać z innym modelem bez ustalenia kierunku, ciśnienia przed i za zaworem oraz warunków odniesienia objętości powietrza. Przepływ przy odpływie do atmosfery i przepływ przy określonym spadku ciśnienia są różnymi punktami pracy.

Dobór zacznij od średnicy tłoka, skoku, komory przeznaczonej do opróżniania i wymaganego czasu ruchu. Uwzględnij również przewód między zaworem a napędem, złączki oraz tłumik. Większy zawór nie usunie ograniczenia pozostawionego w małym przyłączu lub przewodzie. Z kolei poprawa samego wydechu nie rozwiąże niedostatecznego zasilania komory przeciwnej.

Przykładowo, jeżeli powrót siłownika jest za wolny, najpierw ustal, którędy wypływa wtedy powietrze i gdzie powstaje ograniczenie. Gdy jest nim długa droga do rozdzielacza, lokalny spust może być uzasadniony. Jeżeli przyczyną jest obciążenie mechaniczne, opory prowadzenia albo brak odpowiedniego dopływu, potrzebna będzie ocena tych elementów. Nie ma stałego procentu przyspieszenia wspólnego dla wszystkich instalacji.

Szybki wydech a regulacja prędkości i amortyzacja

Dodanie spustu zmienia drogę odpływu, dlatego wymaga sprawdzenia położenia dławików na schemacie. Jeżeli powietrze opuszcza komorę przez A→R, omija dławienie znajdujące się dalej w przewodzie do rozdzielacza. Dotychczasowa nastawa może więc przestać ograniczać ten ruch w oczekiwany sposób. Przy projektowaniu regulacji porównaj funkcję i kierunek pracy zaworów dławiących i dławiąco-zwrotnych z rzeczywistym torem przepływu.

Wyższa prędkość oznacza większą energię do wyhamowania przy tej samej masie ruchomej. Sprawdź dopuszczalne obciążenie, amortyzację końcową i ewentualny amortyzator zewnętrzny. Szybki spust sam nie zapewnia łagodnego zatrzymania ani dokładniejszego pozycjonowania. Szczególnej oceny wymagają ruchy pionowe i obciążenia mogące samoczynnie napędzać tłoczysko.

Tłumik nie może ograniczać potrzebnego wydechu

Na porcie R można zastosować odpowiednio dobrany tłumik, aby ograniczyć hałas wypływu. Jego przepustowość jest częścią doboru całej drogi A→R. Zbyt duży opór podnosi ciśnienie przed tłumikiem i utrudnia opróżnianie komory, przez co oczekiwane skrócenie ruchu może nie wystąpić. W kategorii tłumików hałasu do pneumatyki dobieraj wykonanie według przyłącza, miejsca zabudowy i danych przepływowych, nie tylko kształtu obudowy.

Zabrudzenie elementu tłumiącego może stopniowo wydłużać czas wydechu. Kontrola powinna obejmować także przewody odprowadzające powietrze, jeżeli zastosowano je zamiast wypływu bezpośrednio przy zaworze. Czyszczenie, wymiana wkładu lub wymiana całego tłumika zależą od jego konstrukcji i instrukcji obsługi.

Montaż i rozpoznanie nieprawidłowej pracy

Przed montażem usuń z przewodów zanieczyszczenia i pozostałości obróbki. Zapewnij dostęp do kontroli zaworu i wydechu, a wymagania dotyczące filtracji, osuszania oraz smarowania sprawdź w dokumentacji wybranego wykonania. Kondensat i zabrudzenia mogą zakłócać działanie elementu zamykającego.

• Brak szybkiego spustu: sprawdź podłączenie P/A/R oraz to, czy ciśnienie po stronie P rzeczywiście spada w wymaganej fazie cyklu. Ciśnienie resztkowe lub zbyt mała różnica ciśnień mogą utrudniać przełączenie.
• Stopniowe spowolnienie: porównaj czasy obu kierunków, stan tłumika, przewodów i nastawy regulacji. Sam objaw nie dowodzi uszkodzenia zaworu.
• Stały wypływ przez R podczas zasilania: skontroluj warunki pracy i szczelność; przyczyną może być zabrudzenie gniazda lub uszkodzenie uszczelnienia. Sposób naprawy musi odpowiadać instrukcji danego modelu.
• Gwałtowny ruch lub uderzenie na końcu skoku: sprawdź układ dławienia, obciążenie i zdolność amortyzacji. Dalsze zwiększanie przepływu nie jest rozwiązaniem takiego problemu.

Przed demontażem odetnij zasilanie, zabezpiecz napęd przed ruchem i rozładuj ciśnienie zgodnie z procedurą maszyny. Odpowietrzenie jednej komory nie potwierdza braku ciśnienia w całym obwodzie. Zawór szybkiego spustu nie zastępuje układu bezpiecznego odcięcia ani podtrzymania obciążenia; jego funkcję trzeba rozpatrywać łącznie z zastosowanymi zaworami sterującymi układem pneumatycznym.

Do zapytania o dobór w Pneumatig przygotuj schemat, kod lub dane siłownika, ciśnienie i temperaturę pracy, wymagane czasy wysuwu i powrotu, obciążenie oraz wymiary przewodów. Dodaj oznaczenia portów i obecnego tłumika. Pozwala to ustalić, czy potrzebny jest lokalny spust, zmiana regulacji czy usunięcie ograniczenia w innym miejscu obwodu.
