Dwójniki pneumatyczne Y z przyłączami gwintowanymi

Dwójnik pneumatyczny Y służy do wykonania rozgałęzienia instalacji sprężonego powietrza. Ma trzy przyłącza: wspólny króciec oraz dwa ramiona rozgałęzienia. Przy wyborze w Pneumatig sprawdź przede wszystkim układ gwintów WWW lub WZW, rozmiar i standard przyłączy oraz warunki pracy konkretnego kodu. Nazwa „dwójnik” opisuje podział na dwie gałęzie; w kartach produktów spotkasz również określenie „trójnik Y”, odnoszące się do trzech przyłączy tego elementu.

Rozgałęzienie Y i trójnik T w zabudowie

Wybór kształtu zacznij od kierunku, w którym mają wychodzić dołączane elementy. Układ Y pozwala poprowadzić dwa odgałęzienia wzdłuż ramion korpusu. Jeśli potrzebujesz innego rozmieszczenia portów, porównaj trójniki gwintowane typu T. W obu przypadkach rozpatrujesz trzy połączenia, ale sam zgodny rozmiar gwintu nie oznacza, że element zajmie to samo miejsce przy urządzeniu.

Przed zamówieniem zaznacz na szkicu wspólne przyłącze i oba odgałęzienia. Uwzględnij miejsce zajmowane przez końcówki, które zostaną wkręcone w korpus, oraz dostęp do ich montażu. Gdy zabudowa narzuca dokładny kąt lub rozstaw, sprawdź rysunek wybranego wykonania. Nie dobieraj tych wymiarów wyłącznie ze zdjęcia poglądowego ani z ogólnej nazwy Y.

Co oznaczają wykonania WWW i WZW?

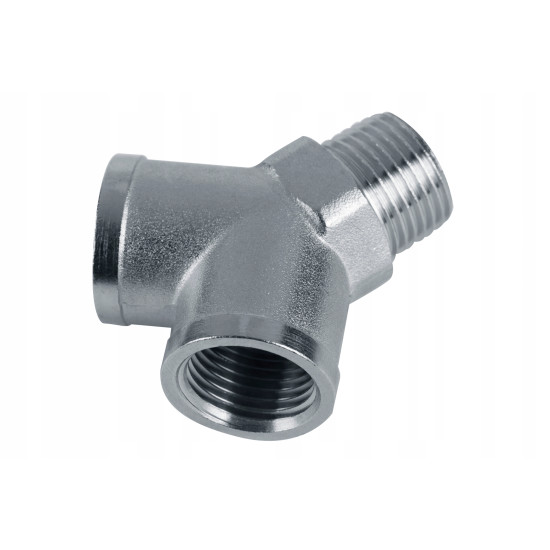

Litera W oznacza gwint wewnętrzny, a Z gwint zewnętrzny. Dwójnik WWW ma trzy przyłącza wewnętrzne. Wykonanie WZW ma dwa przyłącza wewnętrzne i jedno zewnętrzne. Ta różnica określa rodzaj współpracujących końcówek; nie jest tylko innym zapisem nazwy tego samego produktu.

• WWW rozpatruj wtedy, gdy do wszystkich trzech portów mają dochodzić odpowiednie końcówki z gwintem zewnętrznym.
• WZW rozpatruj wtedy, gdy jedno połączenie wymaga gwintu zewnętrznego dwójnika, a dwa pozostałe gwintów wewnętrznych.
• Dla każdego portu sprawdź osobno standard, rozmiar i konstrukcję uszczelnienia. Przy wykonaniu mieszanym potwierdź także położenie króćca zewnętrznego.

Jeśli do połączenia potrzebna jest dodatkowa zmiana rozmiaru lub rodzaju końcówki, przejdź do elementów złącznych. Znajdziesz tam między innymi redukcje, nyple i mufy. Dobierz je do konkretnego portu, zamiast traktować adapter jako sposób na połączenie dowolnych gwintów oznaczonych taką samą liczbą cali.

Dwa warianty G 1/8 i znaczenie pełnego kodu

Dwójnik SZ-Y-01WWW ma przyłącza G 1/8 z gwintami wewnętrznymi. To przykład wykonania do układu wymagającego trzech gniazd. SZ-Y-01WZW ma natomiast jedno przyłącze zewnętrzne i dwa wewnętrzne G 1/8. Oba produkty służą do rozgałęziania sprężonego powietrza, lecz wymagają innego zestawienia końcówek współpracujących.

Zachowaj cały kod przy zamawianiu części do istniejącej maszyny. SZ-Y-01WWW i SZ-Y-1WWW są osobnymi pozycjami oferty; podobnie SZ-Y-01WZW oraz SZ-Y-01WZ. Nie pomijaj zera ani końcowej litery, przepisując oznaczenie. Zbieżny rozmiar i wygląd nie potwierdzają identyczności parametrów, wymiarów lub dokumentacji. Przy zamianie porównaj konkretną kartę z wymaganiami urządzenia.

Gwint i uszczelnienie należy sprawdzić razem

Oznaczenie G wskazuje gwint rurowy walcowy. Sam zapis 1/8 cala, bez standardu gwintu, jest niepełną informacją do doboru. Identyfikacja przyłącza obejmuje średnicę, skok i geometrię gwintu oraz wykonanie wewnętrzne lub zewnętrzne. Nie utożsamiaj G z NPT i nie zakładaj zgodności na podstawie możliwości rozpoczęcia wkręcania.

Ustal również przewidziane miejsce uszczelnienia każdego z trzech połączeń. Sam gwint walcowy nie określa, czy dany zestaw wymaga uszczelki czołowej, podkładki czy innego rozwiązania. Decyduje konstrukcja obu współpracujących części i ich dokumentacja. Nie dobieraj jednego środka uszczelniającego do wszystkich dwójników tylko dlatego, że należą do tej samej kategorii.

Materiał i dopuszczalne warunki konkretnego dwójnika

W ofercie znajdują się wykonania z mosiądzu niklowanego, na przykład SZ-Y-1WWW. Materiał oraz dopuszczalne medium sprawdzaj dla wybranej pozycji. Jeśli projekt wymaga stali nierdzewnej lub określonej odporności chemicznej, podaj to jako wymaganie doboru; nie zastępuj go oceną koloru powłoki lub podobieństwa korpusu.

Nie przypisuj całej kategorii jednego ciśnienia ani zakresu temperatur. Parametry należy odczytać z dokumentacji dokładnego kodu, a przy wymagających warunkach potwierdzić dopuszczalne ciśnienie przy danej temperaturze. Oddzielne wartości graniczne nie są potwierdzeniem pracy jednocześnie przy obu maksymach. W zapytaniu uwzględnij też wymagania zastosowanego uszczelnienia i dołączanej armatury.

Dane potrzebne do wyboru i zamówienia

Przygotuj pełny SKU albo szkic wszystkich trzech połączeń, z oznaczeniem standardu, rozmiaru i rodzaju każdego gwintu. Dodaj medium, ciśnienie, temperaturę oraz ograniczenia miejsca montażowego. Jeżeli odgałęzienia zasilają konkretne odbiorniki, podaj ich wymagany przepływ; rozmiar gwintu sam nie dostarcza charakterystyki przepływowej dwójnika. Przy wymianie przydatne są oznaczenia dotychczasowej części i zdjęcie jej zabudowy. Tak opisane wymagania pozwalają porównać produkty Pneumatig według rzeczywistego połączenia, które ma powstać.
