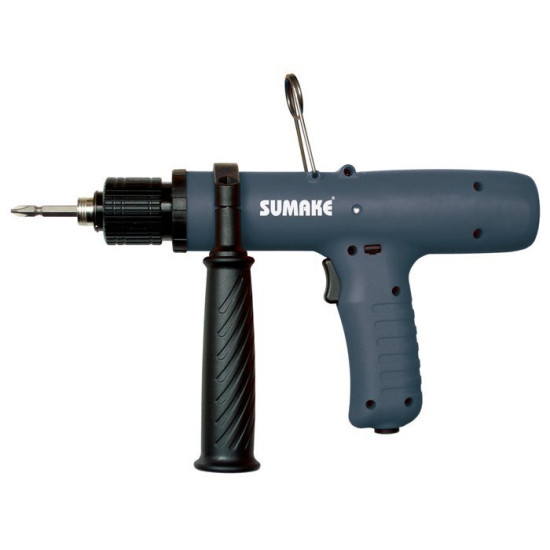

Wkrętarki elektryczne pistoletowe SUMAKE
Wkrętarki elektryczne pistoletowe SUMAKE w ofercie Pneumatig służą do przemysłowych operacji wkręcania. W grupie EA-BT znajdują się modele o różnych zakresach momentu i prędkościach, dlatego wybór warto rozpocząć od wymagań konkretnego połączenia. Pistoletowy chwyt, zasilanie 40 V DC i bezszczotkowy silnik nie oznaczają jednakowych możliwości wszystkich wykonań. Oprócz momentu sprawdź dostęp do wkrętu, sposób prowadzenia narzędzia oraz kompletację zasilacza i przewodu.
Dobór EA-BT według momentu i prędkości
Porównanie konkretnych kart pozwala wybrać zakres odpowiedni do procesu. Poniższe prędkości są wartościami bez obciążenia, a momenty dotyczą wymienionych modeli:
- SUMAKE EA-BT960LU/C: 2–6 Nm i 1000 obr./min. To propozycja do rozważenia dla operacji mieszczących się w niższym zakresie momentu tej grupy.
- SUMAKE EA-BT990LU/C: 3–9 Nm i 800 obr./min. Dolna granica jest wyższa niż w EA-BT960LU/C, mimo częściowo wspólnego zakresu regulacji.
- SUMAKE EA-BT9120LU/C: 4–12 Nm i 550 obr./min. Model obejmuje momenty powyżej górnej granicy wskazanej karty EA-BT990LU/C.
- SUMAKE EA-BT9180LD/C: 6–18 Nm i 350 obr./min. Wyższy moment maksymalny wiąże się tutaj z innym zakresem nastawy oraz niższą prędkością bez obciążenia.
Przykładowo wymaganie 5 Nm mieści się w podanych zakresach trzech pierwszych modeli, ale jest poniżej dolnej granicy EA-BT9180LD/C. Wymaganie 10 Nm mieści się w zakresach EA-BT9120LU/C i EA-BT9180LD/C, a przekracza zakresy dwóch pozostałych. To wstępne porównanie katalogowe, nie gotowa nastawa dla dowolnego wkrętu. Spośród modeli obejmujących wymagany moment należy jeszcze wybrać wykonanie odpowiednie do prędkości, geometrii i warunków pracy, a wynik potwierdzić na rzeczywistym połączeniu.
Dlaczego średnica wkrętu nie wystarcza do wyboru?
Ta sama średnica może oznaczać odmienne warunki dokręcania w gotowym gwincie i podczas wykonywania gwintu przez wkręt. Znaczenie mają materiał detalu, długość współpracy gwintu, powierzchnie pod łbem oraz warunki tarcia. Zakres momentu narzędzia należy więc zestawić z wymaganiem technologicznym dla konkretnego połączenia. Nie wyznaczaj nastawy tylko na podstawie największej średnicy wymienionej w opisie produktu.
Na sztywnym połączeniu moment może narastać szybko po dosiadaniu łba, a prędkość obrotowa wpływa na przebieg końcowej fazy dokręcania. Przy połączeniu podatnym narzędzie wykonuje większy kąt obrotu podczas narastania momentu. Sama liczba obr./min bez obciążenia nie określa czasu wykonania gotowego połączenia. W próbie uwzględnij również wprowadzenie wkrętu, ustawienie bitu, końcowe dociąganie i przemieszczanie narzędzia między punktami montażowymi.
Chwyt pistoletowy i miejsce na stanowisku
Korpus pistoletowy pozwala pewnie chwycić narzędzie i podeprzeć reakcję momentu przy dokręcaniu. Jest szczególnie wart rozważenia przy pracy z osią wkrętu skierowaną poziomo. Przed wyborem sprawdź, czy rękojeść, dłoń operatora i przewód mieszczą się obok detalu oraz czy można utrzymać bit w osi połączenia. W stanowisku z pionowym prowadzeniem narzędzia warto porównać także wkrętarki elektryczne proste, uwzględniając ich własne zakresy momentu.
Karty wymienionych modeli EA-BT podają masę 1,25 kg i uruchamianie przyciskiem. Przy powtarzalnych operacjach oceń zarówno unoszenie narzędzia, jak i reakcję podczas dociągania. Podwieszenie odciążające masę oraz podpora przejmująca moment rozwiązują różne problemy stanowiska; ich dobór i mocowanie trzeba dopasować do konkretnego narzędzia. Ustawienie przycisku powinno pozwalać rozpocząć obrót po prawidłowym osadzeniu bitu, bez wymuszonej zmiany chwytu.
Zasilacz i licznik jako elementy zestawu
Wskazane modele są zasilane napięciem 40 V DC. Dobierając zasilacz do wkrętarki SUMAKE, potwierdź zgodność pełnego oznaczenia narzędzia, złącza, przewodu oraz funkcji sterujących. Wspólne napięcie nie wystarcza do uznania dwóch urządzeń za zgodny zestaw. Przy wymianie wyposażenia istniejącego stanowiska podaj również numer posiadanego zasilacza, zamiast opierać wybór na samym wyglądzie wtyku.
Karty tych wkrętarek opisują licznik wkrętów jako opcjonalny element w zasilaczu. Nie należy traktować go jako wbudowanego wyposażenia samego narzędzia. Jeśli potrzebujesz zliczania operacji, sygnalizacji zakończenia serii lub współpracy ze sterowaniem stanowiska, określ te wymagania przed kompletacją. Sam zapis o liczniku nie potwierdza pomiaru momentu każdego dokręcenia ani rejestracji jego przebiegu; takie wymaganie procesu trzeba sprawdzić osobno dla wybranego zestawu.
Co podać w zapytaniu do Pneumatig?
Przygotuj wymagany moment i jego tolerancję, typ i rozmiar wkrętu, materiał łączonych części, orientację osi oraz dostęp wokół połączenia. Dodaj oczekiwaną liczbę operacji w cyklu i wymagania dotyczące zliczania. Przy doborze zamienianego narzędzia podaj pełny model wraz z końcówką oznaczenia oraz dane zasilacza. Dobierz też bit do gniazda wkrętu i sprawdź dostęp z zamontowaną końcówką. Na tej podstawie można porównać konkretne wykonania EA-BT i ustalić komplet wyposażenia potrzebny na stanowisku.
