Ramiona podporowe i reakcyjne do narzędzi

Ramię podporowe pomaga prowadzić narzędzie nad stanowiskiem montażowym i ogranicza wysiłek związany z jego podtrzymywaniem. Ramię przystosowane do przejmowania momentu reakcji przenosi również obciążenie od dokręcania przez uchwyt i konstrukcję do podstawy. Te dwie funkcje trzeba sprawdzić osobno: dopuszczalna masa narzędzia nie określa dopuszczalnego momentu. W Pneumatig dostępne są ramiona Sumake do organizacji stanowisk z narzędziami pneumatycznymi i elektrycznymi, dobierane z uwzględnieniem konkretnego uchwytu, obciążenia i geometrii pracy.

Podtrzymywanie ciężaru a przejmowanie reakcji

Podczas dokręcania operator odczuwa reakcję związaną z momentem przekazywanym na połączenie. Odpowiednio zamocowane ramię reakcyjne pozwala przenieść to obciążenie na stanowisko. Skuteczność takiego rozwiązania zależy od całej drogi przenoszenia siły: połączenia z narzędziem, przegubów, kolumny i zamocowania podstawy. Samo zawieszenie wkrętarki za punkt transportowy nie tworzy jeszcze układu przejmującego moment wokół jej osi.

Balansery do narzędzi służą przede wszystkim do równoważenia ciężaru zawieszonego wyposażenia. W zależności od konstrukcji stanowiska balancer może współpracować z ramieniem, ale nie należy traktować linki podtrzymującej jako zamiennika odpowiedniego mocowania reakcyjnego. Gdy problemem jest zarówno masa, jak i skręcanie nadgarstka, dobór powinien obejmować obie funkcje. Nie wystarczy porównać udźwigu dwóch urządzeń.

Jak dobrać ramię do stanowiska montażowego?

Kryterium	Co sprawdzić przed wyborem
Moment reakcji	Dopuszczalny moment dla wybranego wykonania ramienia i uchwytu oraz zgodność z pracą narzędzia, także przy odkręcaniu. Osobnego potwierdzenia wymaga zastosowanie narzędzia impulsowego lub udarowego.
Masa zespołu	Masę narzędzia wraz z zamocowanym osprzętem i elementami uchwytu. Uwzględnić trzeba również wpływ prowadzonych przewodów na swobodę ruchu i wyważenie.
Zasięg i wysokość	Położenie wszystkich punktów montażowych względem kolumny, wysokość detalu, wymagane pochylenie narzędzia oraz miejsce na odłożenie go między cyklami.
Uchwyt i podstawa	Zgodność mocowania z korpusem narzędzia oraz możliwość stabilnego zamocowania podstawy do stanowiska. Kształt rękojeści i dostęp do elementów sterowania mają znaczenie praktyczne.
Wspomaganie ruchu	Sposób regulacji podtrzymywania i wymagania zasilania konkretnego ramienia. Nastawa wspomagania musi odpowiadać zamontowanemu zespołowi.

Zasięg podany w karcie nie jest gwarancją dostępu do każdego punktu znajdującego się w tej odległości od podstawy. Przeszkodą może być obudowa detalu, wysokość przyrządu, kierunek podejścia do śruby albo zakres ruchu uchwytu. Przy planowaniu stanowiska warto nanieść na szkic skrajne punkty pracy i sprawdzić także przebieg ruchu między nimi. Pozwala to wykryć kolizje przed montażem kolumny do stołu.

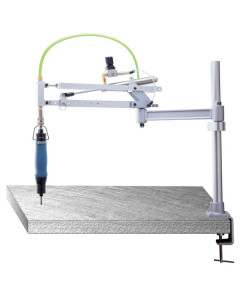

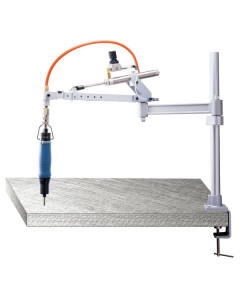

Ramiona Sumake TA-S015 i TA-P015

Sumake ST-TA-S015 jest ramieniem typu standardowego, a Sumake ST-TA-P015 ma układ równoległy. Karty obu tych modeli podają zasięg 100–838 mm i zakres obciążenia 0–6,8 kg. Wspomaganie podtrzymywania realizuje siłownik pneumatyczny z regulacją siły. Wspólne wartości zasięgu i obciążenia nie oznaczają jednak identycznego sposobu prowadzenia narzędzia.

Wersję należy wybrać z uwzględnieniem wymaganej orientacji narzędzia oraz właściwego zespołu mocującego. Układ równoległy pomaga utrzymywać orientację uchwytu podczas zmiany położenia, natomiast dostępne ruchy wersji standardowej zależą od zastosowanego mocowania i jego ustawień. Dopuszczalny moment reakcji oraz zgodność uchwytu trzeba potwierdzić dla wybranego wykonania przed zestawieniem go z konkretnym narzędziem. Sam zakres masy nie stanowi takiego potwierdzenia.

Montaż, regulacja i codzienna kontrola

Podstawa wymaga stabilnego podparcia i zamocowania zgodnego z instrukcją. Kolumnę oraz elementy ustalające wysokość trzeba prawidłowo ustawić i zabezpieczyć, a narzędzie osadzić w odpowiednim uchwycie. Przewody należy poprowadzić tak, aby nie oplatały przegubów i nie ograniczały ruchu. Przed rozpoczęciem cyklu trzeba sprawdzić dostęp do sterowania narzędziem i upewnić się, że jego mocowanie nie koliduje z detalem.

Regulacja siły podtrzymywania w ramieniu pneumatycznym służy dostosowaniu wspomagania do obciążenia. Nie zwiększa dopuszczalnego momentu reakcji konstrukcji. Instrukcja ramion Sumake ostrzega przed możliwym szybkim ruchem przy pierwszym podłączeniu powietrza: podczas uruchamiania należy zachować odstęp od ruchomych części, szczególnie twarzą. Sposób regulacji trzeba odczytać dla posiadanej wersji, ponieważ dokumentacja obejmuje również ramiona z innym rodzajem siłownika.

W trakcie eksploatacji należy kontrolować zamocowanie podstawy i narzędzia, zabezpieczenia przegubów oraz stan przewodów zgodnie z instrukcją. Po zmianie narzędzia lub osprzętu trzeba ponownie sprawdzić obciążenie, wyważenie i zakres ruchu. Luzy albo samoczynne przemieszczanie się zespołu wymagają usunięcia przyczyny przed powrotem do pracy.

Czy ramię ustawia moment dokręcania?

Ramię reakcyjne nie zastępuje mechanizmu sterowania momentem wkrętarki ani kontroli połączenia. Przejmuje obciążenia w granicach swojej konstrukcji, podczas gdy wynik dokręcania zależy od narzędzia, nastawy i właściwości złącza. Przy kompletowaniu stanowiska należy więc osobno dobrać wkrętarkę pneumatyczną do procesu montażu, a następnie sprawdzić jej współpracę z ramieniem.

Do zapytania o dobór warto dołączyć model narzędzia, jego masę z osprzętem, wymagany moment i sposób pracy, wymiary miejsca mocowania oraz szkic stanowiska. Informacja o odkręcaniu, pracy impulsowej i zmianach położenia detalu pozwala sprawdzić warunki, których nie widać w samym udźwigu. Na tej podstawie można ocenić odpowiednie ramię i uchwyt dostępne w ofercie Pneumatig.
