Tłumiki z regulacją przepływu łączą ograniczanie hałasu wydmuchiwanego powietrza z możliwością nastawy wydechu. W Pneumatig ta kategoria obejmuje tłumiki SD serii PCA-03 oraz tłumiki płaskie serii PCA-04. Wybór zacznij od przyłącza zaworu i wymaganej funkcji w obwodzie, a następnie sprawdź warunki pracy oraz dostęp do regulacji. Sam zgodny gwint nie potwierdza jeszcze, że wybrany element zapewni wymagany przebieg cyklu.

SD czy tłumik płaski z regulacją?

Obie rodziny umożliwiają regulowanie przepływu sprężonego powietrza. Oznaczenie „płaski” opisuje wykonanie produktu, natomiast „z regulacją” wskazuje jego funkcję. Dlatego tłumika płaskiego PCA-04 nie należy utożsamiać ze zwykłym tłumikiem płaskim bez nastawy. Przy wymianie części odczytaj pełny kod, zamiast zamawiać wyłącznie według kształtu lub rozmiaru przyłącza.

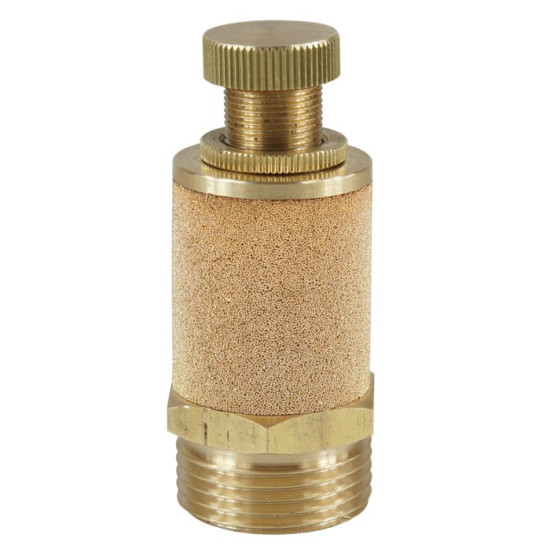

• Seria PCA-03 obejmuje tłumiki SD z przyłączami M5 oraz G 1/8″, G 1/4″, G 3/8″, G 1/2″, G 3/4″ i G 1″.
• Seria PCA-04 obejmuje tłumiki płaskie z regulacją i przyłączami G 1/8″, G 1/4″, G 3/8″, G 1/2″, G 3/4″ oraz G 1″.
• Dla przyłącza M5 sprawdź tłumik SD PCA-03-00. Nie zakładaj, że każda wielkość występuje w obu wykonaniach.

Przykładowo dla portu G 1/4″ możesz porównać tłumik SD PCA-03-02 z płaskim tłumikiem PCA-04-02 z regulacją. To dwa różne wykonania z takim samym oznaczeniem przyłącza. Przed wyborem porównaj miejsce zabudowy, sposób dostępu do nastawy i wymagania przepływowe układu; nie traktuj wspólnego gwintu jako potwierdzenia jednakowej przepustowości.

Co sprawdzić przy doborze do wydechu zaworu?

Ustal, do którego portu ma trafić tłumik i jaką rolę pełni ten wydech w schemacie pneumatycznym. Potrzebne jest pełne oznaczenie zaworu, a nie tylko rozmiar jego głównego przyłącza. Dokumentacja zaworu pozwala wskazać właściwy port oraz sprawdzić wymagania dotyczące odprowadzania powietrza. Rozwiązanie przewidziane dla jednej maszyny nie staje się automatycznie odpowiednie dla innego obwodu z podobnym zaworem.

Ciśnienie, temperaturę i materiał sprawdzaj dla konkretnego kodu produktu. Nie przyjmuj jednego wspólnego zakresu dla wszystkich tłumików SD i płaskich. Jeśli karta wybranego wariantu nie zawiera parametru potrzebnego do oceny aplikacji, podaj go w zapytaniu przed zakupem. Dotyczy to również pracy w nietypowej temperaturze lub otoczeniu, w którym materiał ma kontakt ze środkami chemicznymi.

Uwzględnij przestrzeń po zamontowaniu elementu: dostęp do przyłącza, nastawy i późniejszej wymiany. Sama nazwa „płaski” nie określa wymiarów zabudowy ani miejsca potrzebnego na narzędzie. Przy ograniczonej przestrzeni warto przekazać zdjęcie miejsca montażu i dostępne wymiary wraz z symbolem zaworu.

Regulacja wydechu a prędkość siłownika

Nastawa przepływu na wydechu może służyć do regulacji prędkości napędu od strony zaworu, jeżeli taki sposób sterowania przewidziano w obwodzie. Nie oznacza to jednak, że dowolny tłumik regulacyjny można wstawić w miejsce każdego regulatora prędkości. Najpierw sprawdź schemat, sposób odpowietrzania komór siłownika i funkcję dotychczasowych elementów regulacyjnych.

Przepływ oceniaj wraz z wymaganym czasem ruchu. Zbyt duży opór wydechu może pogorszyć działanie napędu; samo ograniczenie hałasu nie jest więc wystarczającym kryterium poprawnej nastawy. Jeżeli maszyna ma osiągać określony czas wysuwu i powrotu, podaj oba wymagania. Gdy dostępna jest charakterystyka przepływowa, porównuj wartości przy wskazanych warunkach pomiaru, a nie wyłącznie według wielkości gwintu.

Nie przeliczaj liczby obrotów elementu nastawczego na konkretny przepływ bez charakterystyki danego modelu. Nie zakładaj też, że ta sama pozycja nastawy dwóch różnych tłumików da identyczny czas ruchu. Po wymianie sprawdź działanie w rzeczywistych warunkach obciążenia i cyklu maszyny.

Jak ocenić pracę po zmianie nastawy?

Kontrola powinna obejmować przebieg ruchu napędu i czas cyklu, a także efekt wyciszenia. Jeżeli po pewnym czasie siłownik zwalnia mimo niezmienionej nastawy, uwzględnij stan wydechu w diagnostyce. Zanieczyszczony tłumik może zwiększać przeciwciśnienie i zakłócać pracę siłownika. Nie zakładaj od razu, że wystarczy ponowne ustawienie regulacji albo wymiana zaworu.

Sposób montażu, regulacji i obsługi ustal na podstawie dokumentacji elementu oraz maszyny. Nie przypisuj wszystkim wykonaniom możliwości mycia, rozbierania lub wymiany wkładu. Jeżeli potrzebujesz wyłącznie ograniczyć hałas, bez nastawy przepływu, przejrzyj również pozostałe tłumiki do zaworów pneumatycznych, dobierając ich wykonanie do wymagań wydechu.

Dane do zamówienia lub zapytania w Pneumatig

Podaj pełny kod tłumika, oznaczenie przyłącza i liczbę sztuk. Jeśli dobór wymaga sprawdzenia, dołącz model zaworu, schemat lub oznaczenie portu, ciśnienie, temperaturę, wymagany cykl oraz ograniczenia miejsca. Przy wymianie opisz przyczynę: brak możliwości uzyskania właściwej nastawy, zmianę czasu ruchu, uszkodzenie czy nadmierny hałas. Te informacje pozwalają rozróżnić wybór wykonania SD lub płaskiego od problemu przepływu w całym obwodzie i doprecyzować wymagania przed zakupem.
