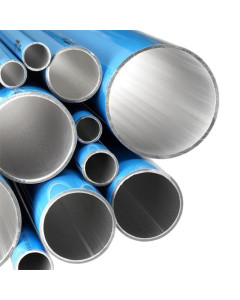

Rury aluminiowe AIRnet Atlas Copco do sprężonego powietrza

Rury aluminiowe AIRnet Atlas Copco służą do budowy i rozbudowy sieci dystrybucji sprężonego powietrza. W tej kategorii Pneumatig znajdziesz odcinki o średnicach zewnętrznych 20, 25, 40, 50, 63 i 80 mm. Przy wyborze określ wymagany przepływ i dopuszczalny spadek ciśnienia na trasie, a następnie dobierz długości odcinków oraz elementy połączeń. Do zamówienia potrzebny jest konkretny wariant rury: sama nazwa AIRnet lub oznaczenie calowe nie wystarczą do skompletowania instalacji.

Średnica zewnętrzna, wewnętrzna i oznaczenie calowe

Wymiar 40 mm w nazwie rury AIRnet oznacza jej średnicę zewnętrzną. W oferowanych rurach tego rozmiaru średnica wewnętrzna wynosi 36,4 mm. Te dwa parametry pełnią różne funkcje: średnica zewnętrzna identyfikuje rozmiar połączenia systemowego, natomiast średnica wewnętrzna określa przekrój kanału przepływowego. Nie należy wpisywać ich zamiennie do zestawienia materiałów lub obliczeń.

Tabela przedstawia wymiary rur z tej kategorii. Spotykane w nazwach oznaczenia 3/4 cala, 1 cal czy 1 1/2 cala służą również identyfikacji rozmiaru handlowego. Nie oznaczają, że prosty odcinek rury ma taki gwint, ani nie potwierdzają zgodności z dowolną złączką opisaną w calach. Przykładowo rura AIRnet 25 mm ma średnicę wewnętrzną 22,2 mm; nazwy „1 cal” nie należy odczytywać jako pomiaru jej światła.

Długość odcinka i liczba rur w opakowaniu

W ofercie występują odcinki 2,85 m i 5,7 m, ale dostępne kombinacje długości i średnicy sprawdzaj na liście produktów. Długość jednej rury oraz liczba sztuk w opakowaniu są osobnymi informacjami. Ich rozdzielenie pozwala przygotować zestawienie materiałowe dla całej trasy, bez pomylenia liczby odcinków z liczbą metrów.

Dla średnicy zewnętrznej 40 mm możesz porównać rurę AC-2811406305 o długości 2,85 m z rurą AC-2811400005 o długości 5,7 m. Obie mają średnicę wewnętrzną 36,4 mm. Nazwa drugiej pozycji wskazuje opakowanie pięciu sztuk. Przed zamówieniem sprawdź jednostkę sprzedaży wybranego wariantu; informacja o opakowaniu nie powinna być samodzielnie przeliczana na ilość wpisywaną do koszyka.

Przy rozrysowaniu odcinków uwzględnij miejsca połączeń, zmiany kierunku i warunki wniesienia rur na stanowisko montażowe. Podział trasy na krótsze odcinki zmienia liczbę potrzebnych połączeń. Dłuższy odcinek może ograniczyć ich liczbę na prostym fragmencie, lecz powinien pasować do geometrii instalacji i możliwości montażu. Zestawienie przygotuj dla rzeczywistego przebiegu rurociągu, zamiast dzielić łączną długość sieci przez długość jednej rury.

Jak dobrać średnicę do przepływu i długości instalacji?

Średnicy nie dobiera się wyłącznie z ciśnienia nastawionego na sprężarce. Potrzebne są przepływ w rozpatrywanym odcinku, długość trasy, ciśnienie pracy oraz dopuszczalny spadek ciśnienia. Dwie instalacje pracujące przy tym samym ciśnieniu mogą wymagać różnych średnic ze względu na długość rurociągu i jednoczesne zapotrzebowanie odbiorników. Nie istnieje ogólna reguła, że poniżej określonego ciśnienia wystarczy rura 25 mm.

W danych do obliczeń podaj jednostkę przepływu i warunki jego odniesienia. Litry normalne na sekundę lub normalne metry sześcienne na minutę nie są tym samym co objętość powietrza w warunkach roboczych wewnątrz rury. Określ także minimalne wymagane ciśnienie przy odbiornikach i to, czy trasa jest linią otwartą, czy zamkniętą pętlą.

Tabele doboru AIRnet uwzględniają przepływ, długość i ciśnienie. Zalecenia dla prostego układu oparto na temperaturze powietrza na wylocie sprężarki 30°C i maksymalnym spadku ciśnienia 5%. To warunki tabel, a nie uniwersalny limit dla każdego projektu. Jeżeli maszyny wymagają mniejszego spadku, układ ma inną geometrię lub inne warunki pracy, dobór wymaga odpowiedniego sprawdzenia. W projekcie trzeba też uwzględnić połączenia i armaturę na drodze do odbiornika, zamiast oceniać wyłącznie prostą rurę.

Kompletacja połączeń i rozbudowa istniejącej sieci AIRnet

Do łączenia odcinków przejdź do złączy prostych i redukcyjnych AIRnet. Przy połączeniu równoprzelotowym określ rozmiar rury, a przy redukcji oba rozmiary. Pozostałe elementy prowadzenia trasy i przyłącza odbiorników znajdziesz w kategorii systemu AIRnet Atlas Copco.

Przy rozbudowie odczytaj oznaczenia istniejących złączy. Dokumentacja rozróżnia serie PF i PM oraz starsze Classic i Black, z odrębnymi procedurami wymiany. Dobór obejmuje zatem rozmiar i wykonanie połączenia. Producent nie dopuszcza bezpośredniego łączenia aluminiowych elementów AIRnet z dowolnymi rurami lub złączkami innych marek. Przejścia do innych rurociągów realizuje się przez odpowiednie elementy z przyłączami gwintowanymi lub kołnierzowymi. Dopuszczalne ciśnienie i temperaturę należy ustalić dla skompletowanego układu, również jego starszych elementów.

Przygotowanie montażu i zapytania o rury

Producent wymaga montażu przez certyfikowanego instalatora według właściwej instrukcji AIRnet. Przed pracami należy odizolować odcinek od wszystkich źródeł ciśnienia i go rozprężyć. Przygotowanie końców rur, oznaczenie głębokości wsunięcia i sposób wykonania połączenia muszą odpowiadać zastosowanej serii. Nie zastępuje tego dokręcanie „z wyczuciem” ani przypadkowy zestaw narzędzi.

Projekt montażowy powinien uwzględniać podparcie rurociągu i cięższej armatury, rozszerzalność cieplną oraz odizolowanie źródeł drgań. Przed złożeniem połączeń sprawdza się powierzchnię rur pod kątem uszkodzeń. Środki używane do czyszczenia muszą być zgodne z materiałami systemu. Odbiór instalacji obejmuje kontrole przewidziane przez producenta; zakończenie składania nie zastępuje sprawdzenia sieci przed eksploatacją.

Do zapytania w Pneumatig dołącz szkic z długościami odcinków, wymagany przepływ z jednostką, ciśnienie pracy, dopuszczalny spadek i temperaturę. Podaj liczbę oraz rozmieszczenie odbiorników. Przy rozbudowie dodaj zdjęcia oznaczeń istniejących rur i złączy. Jeśli średnica jest już określona w projekcie, wskaż kod wybranego produktu, długość odcinka i potrzebną liczbę rur, a osobno elementy połączeń. Taki zestaw danych pozwala odnieść zapytanie do konkretnej konfiguracji zamiast samej ogólnej nazwy systemu.
