Zawory i elektrozawory pneumatyczne

Zawór pneumatyczny dobiera się przede wszystkim do zadania w obwodzie: zmiany kierunku ruchu siłownika, odcięcia medium albo regulacji przepływu. Dopiero potem wybiera się sposób sterowania, przyłącza i wykonanie elektryczne. Sam gwint G1/4 czy napięcie 24 V nie określają funkcji zaworu ani jego zgodności z maszyną. Pneumatig, dystrybutor pneumatyki w Polsce, oferuje zawory rozdzielające, odcinające i regulacyjne oraz cewki, wtyczki i akcesoria do budowy układów sterowania.

Od czego rozpocząć wybór zaworu?

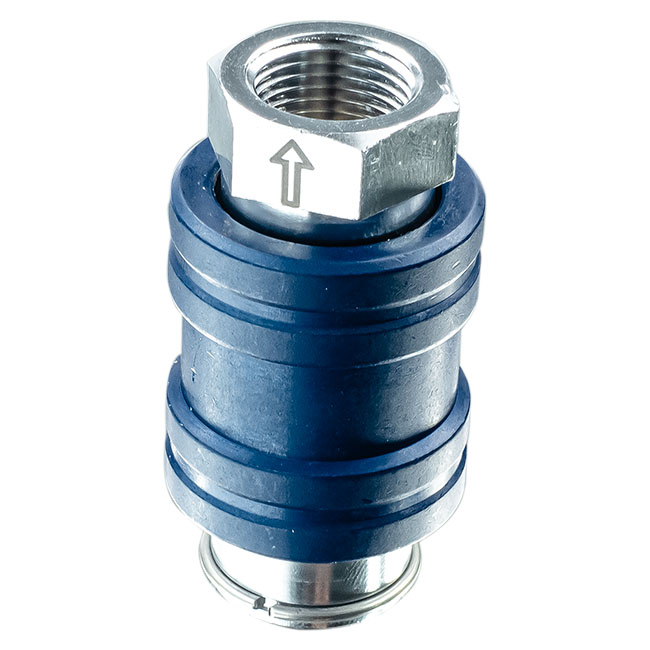

W układach obsługiwanych lokalnie przydatne są także zawory sterowane ręcznie i mechanicznie: pedałem, dźwignią, przyciskiem lub elementem poruszającym się w maszynie. Wybór elementu uruchamiającego trzeba połączyć z wyborem funkcji pneumatycznej. Podobnie wyglądające przyciski mogą współpracować z innym schematem przepływu i innym sposobem powrotu.

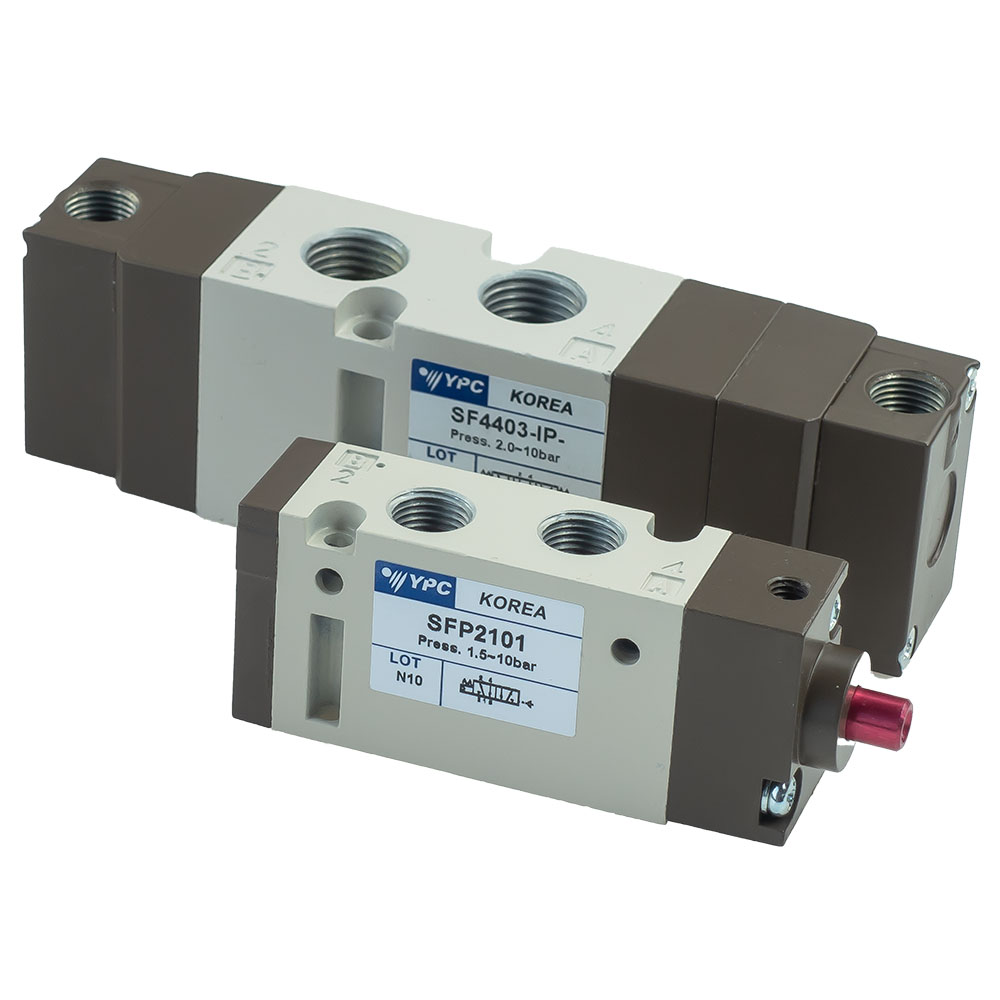

Co oznaczają funkcje 2/2, 3/2, 5/2 i 5/3?

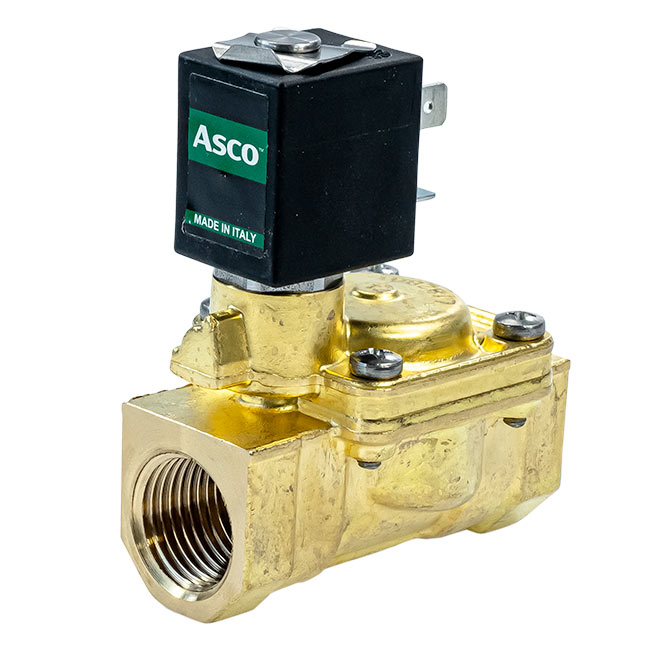

Pierwsza liczba określa liczbę głównych dróg, a druga liczbę położeń zaworu. Zawór 2/2 otwiera lub zamyka przepływ między dwoma przyłączami. Wersja NC jest normalnie zamknięta, a NO normalnie otwarta; samo zamknięcie zaworu 2/2 nie odpowietrza odciętego obwodu. Zawór 3/2 umożliwia zasilanie i odpowietrzanie jednego przyłącza roboczego, dlatego jest typowym wyborem do siłownika jednostronnego działania. Zawór 5/2 przełącza zasilanie między dwiema komorami siłownika dwustronnego działania, odprowadzając powietrze z przeciwnej komory.

5/3 ma dodatkowe położenie środkowe. Może ono zamykać przyłącza, odpowietrzać komory albo łączyć je z ciśnieniem — rozstrzyga symbol konkretnej wersji. Zamknięty środek nie gwarantuje trwałego utrzymania obciążenia z powodu ściśliwości powietrza i możliwych przecieków. Zasilenie obu komór nie równoważy sił w siłowniku z jednostronnym tłoczyskiem, ponieważ ich powierzchnie czynne są różne. Odpowietrzenie komór może umożliwić ruch pod wpływem obciążenia zewnętrznego.

Nie zastępuj więc odczytania schematu samą nazwą „zawór do siłownika”. Przy wymianie porównaj również oznaczenia portów na korpusie, połączenia w każdym położeniu oraz sposób podłączenia wydechów. W dokumentacji maszyny zapisz, jaki ruch ma wywoływać każdy sygnał i co ma nastąpić po jego zaniku. Takie zestawienie pozwala wychwycić niezgodność funkcji przed montażem.

Monostabilny, bistabilny i stan po zaniku zasilania

Zawór monostabilny ma określone położenie powrotne; bistabilny zachowuje przełączony stan do przeciwnego sterowania, w warunkach przewidzianych dla danego wykonania. Liczba cewek sama nie rozstrzyga sposobu działania: zawór 5/3 z dwiema cewkami może wracać do położenia środkowego. Powrót sprężynowy i pneumatyczny również wymagają rozróżnienia.

Przykładem konkretnego wykonania jest RV 5222-08-24V, elektrozawór 5/2 bistabilny G1/4. Jego karta podaje zasilanie 24 V DC oraz ciśnienie robocze 1–8 bar. To istotne ograniczenie przy obwodzie, który ma działać już podczas narastania ciśnienia: karta nie potwierdza pracy poniżej 1 bar. Właściwości tego wariantu nie należy przenosić na inne zawory o podobnym symbolu ani na wersje o innym napięciu.

Przy projektowaniu sekwencji oddziel utratę sygnału sterującego, zanik napięcia oraz spadek ciśnienia sprężonego powietrza. Sprawdź też zachowanie po ponownym uruchomieniu. Sama bistabilność, sprężyna powrotna czy grzybkowy przycisk nie potwierdzają realizacji wymaganej funkcji bezpieczeństwa całej maszyny.

Ciśnienie robocze, pilot i przepływ

W zaworze bezpośredniego działania elektromagnes przestawia element zamykający, a w wykonaniu pilotowym steruje stopniem wykorzystującym ciśnienie medium. Minimalne ciśnienie albo wymagana różnica ciśnień są osobnymi warunkami pracy, obok wartości maksymalnej. Przy zaworach 2/2 należy uwzględnić ciśnienie po obu stronach; w rozdzielaczach pilotowych znaczenie może mieć również ciśnienie na wydechu. Dobór do niskiego ciśnienia wymaga potwierdzenia zakresu dokładnego modelu.

Gwint opisuje przyłącze, a nie pełną przepustowość. Do porównania zaworów potrzebne są parametry przepływu wraz z warunkami pomiaru: medium, ciśnieniem zasilania, spadkiem ciśnienia i sposobem odniesienia objętości. Wartości w l/min nie należy automatycznie utożsamiać z Nl/min. Karta RV 5222-08-24V podaje przepływ 800 l/min bez warunków pomiaru w tabeli parametrów; taka liczba sama nie wystarcza do obliczenia czasu ruchu siłownika ani porównania z wynikiem uzyskanym przy innym spadku ciśnienia.

Przy doborze przygotuj średnicę i skok siłownika, wymagany czas wysuwu i powrotu, długości przewodów oraz informację o równoczesnej pracy odbiorników. Sprawdź cały tor przepływu: przewody, złączki, zawór i odprowadzenie powietrza. Gdy ruch jest zbyt wolny, samo zwiększenie średnicy gwintu zaworu może nie usunąć ograniczenia znajdującego się w innym miejscu obwodu.

Zawór dławiąco-zwrotny ogranicza przepływ w jednym kierunku i umożliwia swobodniejszy przepływ w drugim. W siłowniku dwustronnego działania często nastawia się prędkość przez dławienie powietrza wypływającego z komory. Powstałe przeciwciśnienie wpływa jednak na bilans sił. Jeżeli problemem jest brak siły, dokręcanie dławika nie zastąpi sprawdzenia ciśnienia, powierzchni tłoka i obciążenia. Kierunek montażu ustala się z symbolu zaworu.

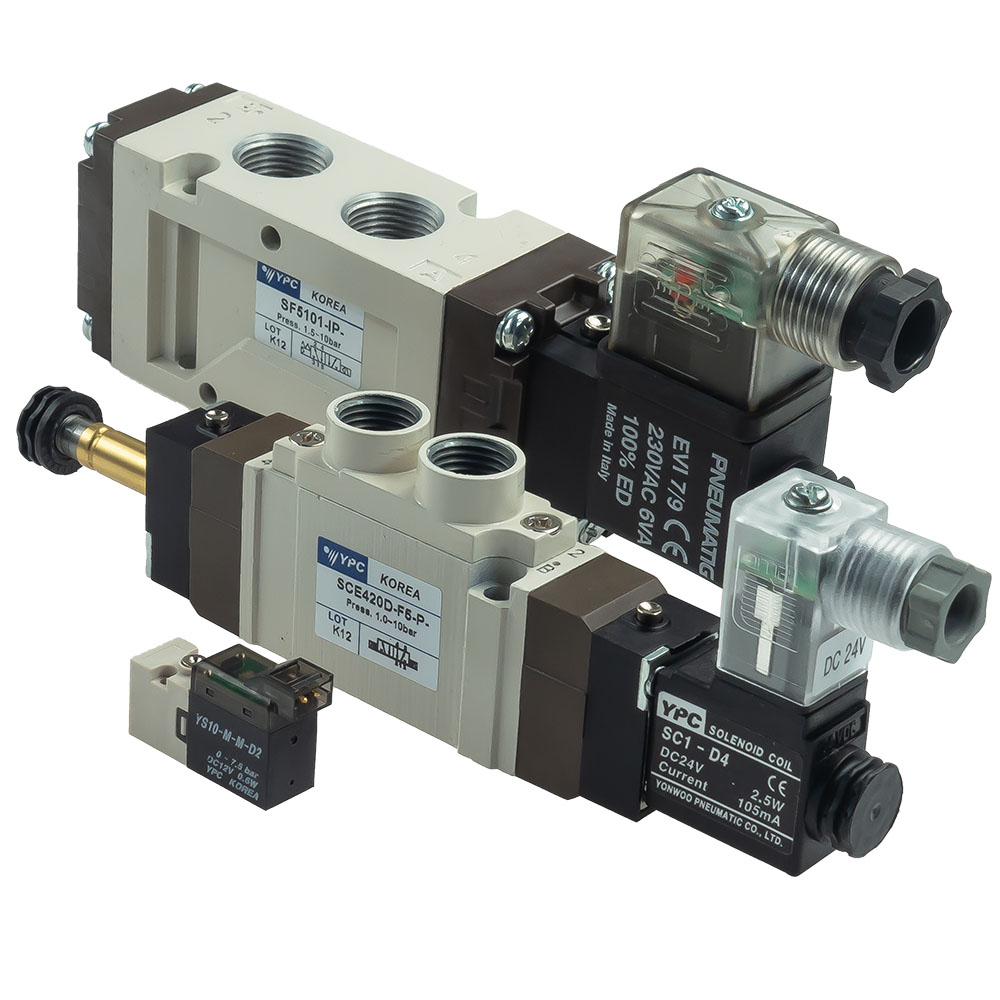

Cewka, wtyczka i warunki otoczenia

Dobierz napięcie znamionowe oraz rodzaj prądu: 24 V DC i 24 V AC to różne wykonania. Dla prądu przemiennego sprawdź także częstotliwość. Wyjście sterownika i zasilacz dobiera się do parametrów elektrycznych cewki; przy AC pobór przy załączeniu może różnić się od poboru podczas podtrzymania. Trzeba również potwierdzić dopuszczalny czas zasilania i temperatury pracy.

Przy wymianie samej cewki porównaj jej oznaczenie, wymiary mocowania, zgodność z operatorem zaworu i typ złącza. Zamówienie „cewka 24 V” jest niewystarczające. Wtyczkę z sygnalizacją lub zabezpieczeniem przeciwprzepięciowym dobieraj również do napięcia i układu elektrycznego. Szczelność połączenia wymaga właściwej wtyczki, uszczelki i montażu; nie określaj odporności całego zestawu na mycie wyłącznie na podstawie wyglądu korpusu.

Zakres temperatury medium może różnić się od zakresu temperatury otoczenia. Przy wodzie, oleju, parze lub innym gazie potrzebne jest potwierdzenie przeznaczenia dokładnego zaworu oraz zgodności materiałów i uszczelnień. Nie przenoś dopuszczenia do sprężonego powietrza na inne medium. Warunki kontaktu z żywnością lub pracy w atmosferze wybuchowej ustala się dla konkretnego wykonania i zastosowania.

Montaż, jakość powietrza i rozpoznanie problemu

Przed montażem porównaj gwinty, rozstawy, sposób mocowania oraz miejsce na przewody i wymianę cewki. W wykonaniach płytowych i montowanych bezpośrednio na napędzie sprawdź cały interfejs, w tym uszczelnienie i układ kanałów. Uszczelniacz nie powinien dostać się do wnętrza zaworu. Wydechy, tłumiki i przewody odprowadzające powietrze muszą odpowiadać wymaganiom układu; nie traktuj ich jako obojętnych dodatków.

Wymagania dotyczące filtracji, osuszania i smarowania odczytaj dla wybranego modelu. Nie ma jednej klasy jakości powietrza ani obowiązku dodawania oleju wspólnego dla wszystkich zaworów tej kategorii. W planie utrzymania uwzględnij kontrolę kondensatu, połączeń i stanu elementów zgodnie z instrukcją urządzenia.

• Cewka reaguje, ale zawór nie przełącza: sprawdź rzeczywiste napięcie podczas sterowania oraz wymagane ciśnienie pilota i drożność wydechu. Sam odgłos cewki nie potwierdza przestawienia stopnia głównego.
• Siłownik porusza się za wolno: porównaj oba kierunki ruchu i nastawy dławików, a następnie sprawdź zasilanie podczas cyklu oraz ograniczenia w torze przepływu.
• Układ zachowuje się inaczej po wyłączeniu: zestaw rzeczywisty schemat zaworu z logiką sterowania i sposobem powrotu. Zmiana cewki nie zmieni funkcji pneumatycznej korpusu.

Do zapytania w Pneumatig dołącz symbol dotychczasowego zaworu lub schemat obwodu, medium, minimalne i maksymalne ciśnienie, wymagany przepływ albo dane siłownika, napięcie z rodzajem prądu oraz wymiary montażowe. Określ stan po zaniku sterowania i warunki otoczenia. Taki komplet danych pozwala porównać wykonania z oferty i ustalić, czy potrzebny jest sam zawór, czy również cewka, wtyczka i elementy przyłączeniowe.
