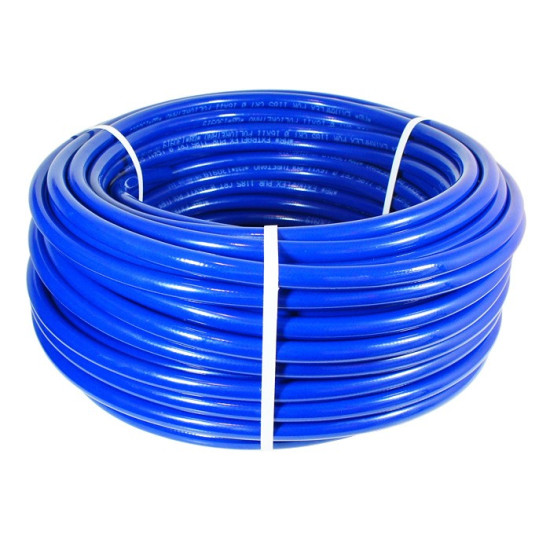

Węże poliuretanowe wzmacniane do sprężonego powietrza

Wzmacniany przewód poliuretanowy dobiera się według obu średnic, wykonania wzmocnienia oraz ciśnienia przy rzeczywistej temperaturze pracy. W tej kategorii Pneumatig znajdziesz przewody serii PR i odrębny wariant z zewnętrznym oplotem tekstylnym. Wspólna nazwa materiału nie oznacza jednakowego ciśnienia roboczego ani zgodności z tym samym zakończeniem. Szczególnie warto porównać dwa wykonania o średnicy zewnętrznej 12 mm: mają różny przelot i konstrukcję.

Jak odczytać wymiary wzmacnianych przewodów PU?

W nazwach produktów tej kategorii pierwszy wymiar oznacza średnicę zewnętrzną, a drugi wewnętrzną. Przykładowo przewód wzmacniany 12 × 8 mm o kodzie SN-PR/1 ma 12 mm na zewnątrz i 8 mm wewnątrz. Przy zamówieniu podaj obie wartości; określenie „wąż 12 mm” nie pozwala rozstrzygnąć, o którą średnicę chodzi.

Warianty serii PR widoczne w ofercie to:

• SN-PR/1 — średnica zewnętrzna 12 mm, wewnętrzna 8 mm;
• SN-PR/1A — średnica zewnętrzna 14,5 mm, wewnętrzna 10 mm;
• SN-PR/1B — średnica zewnętrzna 16 mm, wewnętrzna 11 mm;
• SN-PR/3 — średnica zewnętrzna 19 mm, wewnętrzna 13 mm.

Średnica wewnętrzna jest jednym z parametrów potrzebnych do oceny przepływu, natomiast wymiar zewnętrzny i budowa ścianki są istotne przy doborze połączenia. Większego węża nie dobiera się wyłącznie według mocy narzędzia ani rozmiaru gwintu przy jego wejściu. Potrzebne są także pobór powietrza, długość odcinka i wymagane ciśnienie przy odbiorniku. Sama geometria nie wystarcza również do wyznaczenia dopuszczalnego ciśnienia przewodu.

12 × 8 czy 12 × 9,5 mm z zewnętrznym oplotem?

Przewód 12 × 9,5 mm z zewnętrznym oplotem, SKU SN-185BRT9,5X12, ma według karty 12 mm średnicy zewnętrznej i 9,5 mm wewnętrznej. Kolejność liczb w kodzie SKU jest inna niż w nazwie produktu, dlatego wymiary należy odczytywać z opisanych pól karty. Zewnętrzny oplot tego modelu jest tekstylny. Nie należy utożsamiać go ze stalową sprężyną ani z mechanizmem samoczynnego zwijania węża.

Ten wariant nie jest automatycznym zamiennikiem SN-PR/1 tylko dlatego, że oba mają nominalnie 12 mm na zewnątrz. Oprócz większego otworu wewnętrznego różni go wykonanie powierzchni oraz dane eksploatacyjne. Karta SN-185BRT9,5X12 podaje ciśnienie robocze 12 bar i minimalny promień gięcia 75 mm. Nie podaje jednak temperatury odniesienia dla ciśnienia ani warunków pomiaru promienia. Tych wartości nie przenosi się na pozostałe przewody PR ani nie traktuje jako potwierdzenia trwałości przy ciągłym zginaniu.

Ciśnienie i temperatura muszą dotyczyć tego samego wykonania

Karty SN-PR/1B 16 × 11 mm oraz SN-PR/3 19 × 13 mm podają ciśnienie pracy 15 bar. Dla SN-185BRT9,5X12 podano 12 bar. Są to dane konkretnych produktów, a nie wspólny limit kategorii. Przy SN-PR/1 i SN-PR/1A pole ciśnienia w danych technicznych wymaga potwierdzenia przed doborem; nie należy ustalać ich parametrów na podstawie wartości sąsiedniego wymiaru.

Wszystkie pięć kart wskazuje zakres temperatur od −40°C do +60°C, ale nie zawiera charakterystyki ciśnienie–temperatura. Nie wynika z tego dopuszczenie do pracy przy maksymalnym ciśnieniu i +60°C jednocześnie. Do oceny konkretnego punktu pracy podaj temperaturę medium i otoczenia oraz najwyższe ciśnienie występujące w układzie. Zakres samego węża nie zastępuje też ograniczeń złączki i uszczelnienia.

Potwierdzonym przeznaczeniem wymienionych modeli są układy sprężonego powietrza. Do transportu innego medium potrzebne jest potwierdzenie dla wybranego SKU i warunków kontaktu. Nazwa „poliuretanowy wzmacniany” nie stanowi dopuszczenia do paliw, żywności, leków ani agresywnych chemikaliów. Przy takim zapytaniu określ substancję, jej stężenie i temperaturę, zamiast opierać dobór na ogólnej odporności tworzywa.

Połączenie i prowadzenie węża

Przy wymianie przewodu zachowaj informację o rodzaju istniejącej końcówki, sposobie mocowania i wymaganiach jej producenta. Nominalne 12 mm na zewnątrz nie potwierdza, że przewód z oplotem można osadzić w każdej złączce przeznaczonej do gładkiej rurki. Dla wybranego połączenia trzeba sprawdzić obie średnice, konstrukcję przewodu oraz przewidziany sposób uszczelnienia i utrzymania węża.

Trasa powinna uwzględniać łuki, ruch odbiornika i miejsce przy zakończeniach. Unikaj skręcania przewodu oraz zginania go tuż przy końcówce. Rmin 75 mm jest podany tylko dla SN-185BRT9,5X12; karty czterech wymiarów PR nie podają własnego promienia. Jeżeli układ ma mało miejsca lub wąż będzie stale pracował w ruchu, te dane trzeba uzyskać przed wyborem wykonania. Szerszy wybór konstrukcji znajdziesz w kategorii przewodów, węży i zwijadeł.

Metry, krążek i dane do zamówienia

Wszystkie wymienione produkty mają jednostkę sprzedaży „metr”. Karty czterech wariantów PR wskazują krążek 100 m, a SN-185BRT9,5X12 — krążek 50 m. Długość krążka nie oznacza, że każda zamawiana ilość będzie dostarczona jako jeden nieprzerwany odcinek. Jeśli jest to warunek montażu, zaznacz go przy ustalaniu zamówienia.

Do zapytania w Pneumatig przygotuj kod lub obie średnice, długość jednego odcinka, ciśnienie, temperaturę oraz pobór powietrza odbiornika. Dodaj rodzaj końcówek i informację, czy przewód będzie nieruchomy, czy poruszany podczas pracy. Przy wymianie wariantu 12 mm podaj również obecność zewnętrznego oplotu. Pozwoli to odróżnić podobnie nazwane wykonania i ustalić brakujące parametry przed zakupem.
