Wkrętarki pneumatyczne pistoletowe CPP Sumake
Wkrętarki CPP Sumake to kompozytowe narzędzia pistoletowe do montażu połączeń śrubowych, z regulacją momentu i automatycznym zatrzymaniem po osiągnięciu nastawy. W tej rodzinie można wybrać pracę z rozruchem przez docisk, określanym jako PUSH-START. Dobór konkretnego wykonania zacznij od wymaganego momentu dokręcania, następnie porównaj prędkość bez obciążenia, masę oraz sposób prowadzenia narzędzia na stanowisku. Samo oznaczenie CPP nie oznacza identycznego zakresu pracy wszystkich modeli.
Oferta Pneumatig obejmuje warianty przeznaczone do różnych momentów montażowych. Modelu o najwyższym momencie nie należy wybierać automatycznie jako najbardziej uniwersalnego: równie ważna jest dolna granica regulacji. Wkrętarka potrzebna do delikatnego połączenia o małym momencie może należeć do innego zakresu niż narzędzie do dokręcania większych elementów tego samego zespołu.
Porównanie wybranych modeli CPP
Poniższe wartości momentu pochodzą z kart konkretnych produktów Pneumatig. Podane prędkości dotyczą biegu bez obciążenia, a nie prędkości podczas całego cyklu wkręcania. Są punktem wyjścia do porównania wykonania, nie deklaracją czasu montażu pojedynczej śruby.

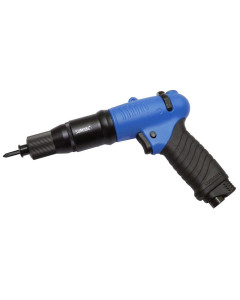

- ST-CPP35: zakres 0,3–2,0 Nm, prędkość 2200 obr./min i masa 0,64 kg. Ten wariant warto rozpatrzyć, gdy wymagany moment mieści się w niskim zakresie tej rodziny.
- ST-CPP41: zakres 0,5–3,5 Nm i prędkość 1000 obr./min. W porównaniu z CPP35 ma wyższą górną granicę momentu oraz niższą prędkość bez obciążenia.
- ST-CPP50: zakres 1,0–6,0 Nm przy prędkości 1400 obr./min. To kolejny zakres do sprawdzenia, jeżeli wymagania połączenia przekraczają możliwości mniejszych wariantów.
- ST-CPP65: zakres 3–18 Nm, prędkość 300 obr./min i masa 1,10 kg. Jego dolna granica wyklucza traktowanie go jako odpowiednika modeli pracujących od 0,3 lub 0,5 Nm.
Przykładowo, dla wymaganej nastawy 1 Nm zakresy CPP35 i CPP41 obejmują tę wartość, natomiast CPP65 zaczyna się od 3 Nm. Jest to jedynie wstępna selekcja według zakresu. Wybór między pasującymi modelami wymaga jeszcze oceny połączenia, dopuszczalnej prędkości procesu i dostępu do łba śruby. Nie ustalaj momentu wyłącznie na podstawie średnicy gwintu; do zapytania dołącz wymagania dokumentacji montowanego zespołu.
PUSH-START i SHUT-OFF pełnią różne funkcje
PUSH-START określa sposób uruchomienia wkrętarki przez docisk końcówki. Instrukcja CPP opisuje również rozpoczęcie pracy przez docisk i spust oraz wykorzystanie blokady spustu do pracy w trybie uruchamiania dociskiem. Sposób ustawienia wybierz zgodnie z instrukcją danego wykonania i organizacją stanowiska. Przy pracy ze spustem najpierw osadź i dociśnij bit, a następnie uruchom narzędzie.
SHUT-OFF odpowiada za zakończenie dokręcania: po osiągnięciu nastawionego momentu silnik pneumatyczny zatrzymuje się automatycznie. Regulacja momentu jest opisana w instrukcji jako nastawa pierścienia po odsłonięciu osłony. Są to dwie odrębne cechy: rozruch dociskiem nie jest nastawą momentu, a automatyczne zatrzymanie nie zastępuje sprawdzenia wyniku montażu. Przy wdrażaniu wkrętarki do procesu zweryfikuj nastawę na rzeczywistym połączeniu według przyjętej procedury kontroli jakości.
Zasilanie i organizacja stanowiska
Przygotowanie sprężonego powietrza uwzględnij razem z doborem narzędzia. Instrukcja CPP wymaga czystego zasilania, stabilizacji ciśnienia przy wkrętarce oraz smarowania zgodnego z zaleceniami producenta. Dobierz filtr, regulator, przewód i sposób podawania oleju do konkretnego wykonania. Sprawdź wymagania jego dokumentacji, zamiast przyjmować jedną wartość ciśnienia dla wszystkich narzędzi pneumatycznych na linii.
Dla ST-CPP35 karta podaje zużycie powietrza bez obciążenia 280 l/min, natomiast dla ST-CPP65 550 l/min. Różnica ma znaczenie przy ocenie możliwości zasilania stanowiska. Zachowaj warunek „bez obciążenia”: tych wartości nie należy przedstawiać jako zmierzonego średniego poboru całego procesu. W zapytaniu o zasilanie podaj także liczbę jednocześnie pracujących narzędzi, przebieg cyklu oraz długość i średnicę wewnętrzną przewodu.
Karty CPP35 i CPP65 wskazują uchwyt do podwieszenia na balanserze. Przy jego doborze uwzględnij masę konkretnej wkrętarki i obciążenie wynikające z osprzętu, zakres ruchu oraz dostęp do miejsca montażu. Sam kompozytowy korpus nie przesądza o wygodzie całego stanowiska. Sprawdź możliwość osiowego docisku bitu, obsługę przełącznika kierunku i prowadzenie węża podczas pełnego ruchu roboczego.
Jak przygotować zapytanie o wkrętarkę CPP?
Przekaż do Pneumatig wymagany moment i tolerancję procesu, rodzaj śruby lub wkręta, materiał łączonych elementów, typ końcówki, dostępne miejsce oraz planowaną liczbę połączeń w cyklu. Dodaj informacje o zasilaniu i preferowanym sposobie uruchamiania. Jeśli zastępujesz istniejące narzędzie, podaj jego pełne oznaczenie oraz warunki pracy, zamiast samego maksymalnego momentu. Pozwala to porównać właściwe wykonania CPP bez zakładania zamienności na podstawie wyglądu.
Gdy potrzebujesz porównać CPP z innymi rodzinami o układzie pistoletowym, przejdź do kategorii wkrętarek pneumatycznych pistoletowych. Dla wybranego modelu sprawdź następnie pełną kartę produktu i dokumentację, a ostateczny dobór oprzyj na wymaganiach konkretnego montażu.
