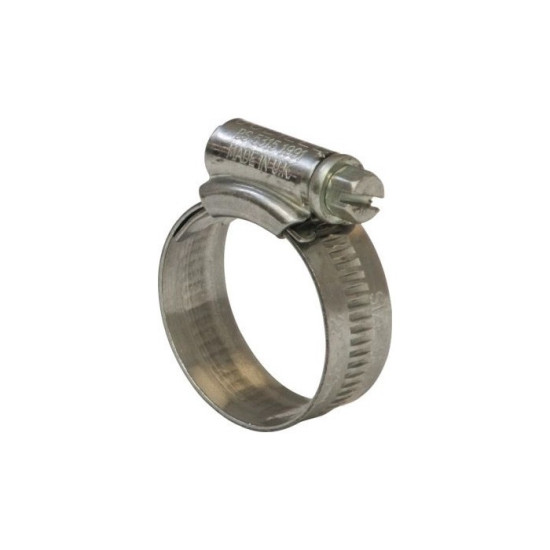

Opaski ślimakowe Jubilee do mocowania węży

Opaskę do węża dobiera się do średnicy zewnętrznej przewodu osadzonego na króćcu, konstrukcji zacisku i warunków pracy połączenia. W tej kategorii Pneumatig znajdują się opaski ślimakowe Jubilee oraz mała obejma Jubilee Junior 7–9 mm. Zakres podany w milimetrach określa wymiar zacisku; nie jest średnicą wewnętrzną węża ani dopuszczalnym ciśnieniem instalacji. Przed wyborem rozmiaru ustal również materiał opaski i wymagania montażowe dokładnego wykonania.

Zakres opaski a średnica węża na króćcu

Zmierz średnicę zewnętrzną w miejscu zacisku po nasunięciu węża na właściwą końcówkę. Pomiar samego króćca lub luźnego przewodu może prowadzić do wyboru innego rozmiaru. Oznaczenie węża odnoszące się do jego średnicy wewnętrznej nie zastępuje tego pomiaru: obejma pracuje na zewnętrznej powierzchni zmontowanego połączenia. Do pomiaru można użyć suwmiarki.

Jubilee zaleca dobór taki, aby zmierzona średnica znajdowała się w pobliżu środka zakresu regulacji opaski. Nie wybieraj więc automatycznie największej obejmy, którą da się jeszcze skręcić. Jeśli dwa zakresy obejmują ten sam wymiar, porównaj także konstrukcję i wykonanie materiałowe. Samo zachodzenie zakresów na siebie nie potwierdza identycznych parametrów zacisków.

Przykład doboru wymiarowego: dla średnicy zewnętrznej 38 mm zmierzonej na osadzonym wężu kandydatem jest opaska Jubilee 1M 32–45 mm, SKU J03245. Wymiar 38 mm leży blisko środka jej zakresu. Jest to sprawdzenie geometryczne; do zatwierdzenia połączenia pozostają materiał i budowa węża, króciec, warunki pracy oraz sposób dokręcenia. Oznaczenie 1M jest kodem rozmiaru Jubilee, a nie zapisem średnicy w milimetrach.

Opaska ślimakowa i Jubilee Junior mają inny mechanizm

W opasce ślimakowej śruba współpracuje bezpośrednio z taśmą i reguluje średnicę obejmy. Określenia „opaska zaciskowa”, „obejma” lub używany w nazwach produktów „cybant” mogą opisywać ten sam oferowany element, lecz przy zamówieniu decydują pełna nazwa, zakres i kod produktu. Nie przenoś właściwości między zaciskami wyłącznie na podstawie podobnej nazwy.

Jubilee Junior 7–9 mm, SKU J00709, ma oznaczenie NB0709. Seria Junior wykorzystuje śrubę z nakrętką, a nie ślimak zazębiony z taśmą. Producent przeznacza tę konstrukcję do małych przewodów w zastosowaniach o względnie niskim ciśnieniu, wymagających niewielkiej siły zacisku. Umieszczenie Juniora w tej kategorii nie oznacza, że obowiązują go momenty dokręcania i pozostałe parametry opasek ślimakowych Original.

Materiał sprawdzaj dla wybranego wykonania

Karta opaski J03245 podaje stal ocynkowaną W1. To konkretna informacja o materiale, której nie należy utożsamiać ze stalą nierdzewną. Przy doborze do wilgoci, środków myjących lub środowiska korozyjnego potrzebne jest potwierdzenie odporności wybranego wykonania na rzeczywiste warunki. Sama marka Jubilee albo pasujący zakres średnic nie określają materiału wszystkich części opaski.

Sprawdź również wymagania dotyczące taśmy i dostępne miejsce na zacisk. Szerokość taśmy jest odrębnym wymiarem od zakresu regulacji średnicy. Jeśli wymieniasz istniejącą obejmę, przygotuj jej oznaczenie i wymiary zamiast dobierać część wyłącznie ze zdjęcia. Wynik laboratoryjnego badania korozyjnego nie jest okresem gwarantowanej pracy w instalacji, a deklarację zgodności należy odczytywać dla właściwego typu opaski.

Moment dokręcania i ciśnienie dotyczą określonych warunków

Moment dokręcania ustal z dokumentacji dokładnej serii, rozmiaru i wykonania materiałowego. W tabelach Jubilee występują oddzielnie moment zalecany oraz maksymalny; nie traktuj wartości maksymalnej jako domyślnej nastawy montażowej. Nie ma jednego momentu dla wszystkich opasek w tej kategorii. Gdy wymagana wartość nie została jednoznacznie przypisana do zamawianego produktu, trzeba ją potwierdzić przed montażem.

Producent zastrzega, że dane techniczne opasek służą porównaniu, ponieważ wynik zależy między innymi od węża, końcówki i medium. Dlatego wartość ciśnienia odczytana z tabeli zacisku nie jest samodzielnym dopuszczeniem gotowego przewodu do pracy. Sprawdź wymagania całego zespołu, w tym ciśnienie robocze i temperaturę. Pasująca średnica oraz możliwość dokręcenia obejmy rozstrzygają tylko część doboru.

Dane potrzebne do wyboru opaski

Do zapytania w Pneumatig przygotuj średnicę zewnętrzną węża na króćcu, typ i materiał węża, oznaczenie końcówki, medium, ciśnienie oraz temperaturę pracy. Przy wymianie dodaj kod dotychczasowej opaski i informację o środowisku zewnętrznym. Jeżeli dopiero wybierasz sposób połączenia przewodu, przegląd złączy pneumatycznych pomoże rozróżnić rodziny przyłączy. Opaska jest elementem konkretnego połączenia wężowego; jej dobór powinien wynikać z konstrukcji tego połączenia.
