Sprężarki Atlas Copco Automan AF z napędem bezpośrednim

Automan AF to olejowe sprężarki tłokowe Atlas Copco z napędem bezpośrednim, przeznaczone do zasilania stanowisk sprężonym powietrzem. Przy wyborze wykonania porównaj wymagany przepływ przy ciśnieniu roboczym, przebieg poboru oraz wielkość i układ zbiornika. W ofercie Pneumatig znajdują się modele AF25 i AF30 z zasilaniem 230 V. Sam symbol pompy albo pojemność zbiornika nie określają, czy urządzenie pokryje zapotrzebowanie konkretnego narzędzia.

Napęd bezpośredni i olejowy zespół sprężający

W serii AF napęd silnika jest przekazywany bez przekładni pasowej. Producent stosuje blok sprężający ze stopu aluminium i przedstawia tę rodzinę jako kompaktowe urządzenia do zastosowań wymagających mobilności. Sposób przemieszczania zależy jednak od wykonania: przed zakupem sprawdź uchwyt, koła, gabaryty całego zespołu i masę. Urządzenie wygodne do przetaczania po posadzce nie musi być równie wygodne do częstego przenoszenia.

Automan AF jest sprężarką smarowaną olejem. Brak paska nie oznacza bezobsługowości całego urządzenia. Kontrolę oleju, jego rodzaj i terminy wymiany trzeba ustalać według instrukcji dokładnego wykonania. Tak samo należy postępować z obsługą filtra wlotowego i odprowadzaniem kondensatu. Wbudowane zabezpieczenie przeciążeniowe silnika, wymieniane przez producenta w wyposażeniu AF, nie zastępuje właściwego zasilania, chłodzenia i przestrzegania dopuszczalnego cyklu pracy.

Jak wybrać zbiornik: 6 l, 50 l czy dwa zbiorniki?

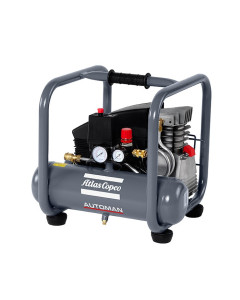

Automan AF 25 E 6 M, SKU AC-1129100565, ma zbiornik 6 l i zasilanie 230 V. Wykorzystuje jednocylindrową, jednostopniową pompę AF25. Jest punktem wyjścia do porównania wariantów z małym zbiornikiem, gdy istotna jest kompaktowa konfiguracja stanowiska. O przydatności do pracy decydują także ilość pobieranego powietrza i przerwy pomiędzy kolejnymi poborami.

Automan AF 25 E 50 M, SKU AC-1129100258, ma zbiornik 50 l, zasilanie 230 V oraz jednocylindrową, jednostopniową pompę AF25. Większa pojemność daje większy bufor powietrza przy porównywalnym zakresie ciśnień. Nie dowodzi jednak większej wydajności dostarczanej przez sprężarkę. Jeżeli odbiornik przez dłuższy czas zużywa więcej powietrza, niż pompa dostarcza, większy zbiornik jedynie odsunie moment spadku ciśnienia.

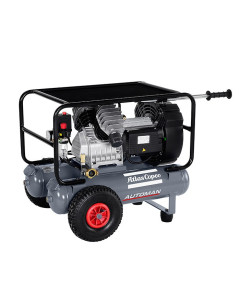

Inną konfigurację ma Automan AF 30 E 22 M, SKU AC-1121440248: dwa zbiorniki po 11 l, zasilanie 230 V i dwa cylindry przy jednym stopniu sprężania. Dwa cylindry nie oznaczają więc automatycznie konstrukcji dwustopniowej. Przy porównywaniu takiego wykonania z jednym zbiornikiem oceń również jego układ przestrzenny i sposób ustawienia. Sama suma litrów nie opisuje gabarytów ani wygody przemieszczania urządzenia.

Wydajność trzeba odnieść do ciśnienia i czasu poboru

Do doboru Automan AF potrzebny jest przepływ dostarczany przy wymaganym ciśnieniu, a nie wyłącznie wydajność ssawna pompy. FAD, czyli Free Air Delivery, opisuje dostarczoną ilość powietrza przeliczoną na warunki wlotowe. Katalogi producenta rozdzielają FAD i wydajność geometryczną. Wartości te nie są zamienne; nie należy też wyliczać jednej z drugiej za pomocą stałego procentu wspólnego dla różnych sprężarek.

Porównanie zacznij od zużycia powietrza przez odbiornik przy jego ciśnieniu roboczym. Ustal, czy pracuje przez kilka krótkich cykli, czy utrzymuje pobór przez dłuższy czas. W pierwszym przypadku istotne są zapas w zbiorniku i czas jego odbudowy. W drugim potrzebne jest potwierdzenie dostarczanej wydajności oraz dopuszczalnego czasu pracy pod obciążeniem dla wybranego wykonania AF. Ani pojemność zbiornika, ani liczba cylindrów nie stanowią samodzielnego potwierdzenia pracy ciągłej.

Ciśnienie wymagane przy narzędziu należy oceniać podczas przepływu. Przewód, złącza i elementy przygotowania powietrza powodują spadki ciśnienia, dlatego wskazanie na zbiorniku nie jest równoznaczne z ciśnieniem dostępnym na końcu przewodu. Do porównania urządzeń potrzebne są również warunki podania wydajności oraz pełny kod zamawianej sprężarki.

Regulator, dwa manometry i odprowadzanie kondensatu

W wyposażeniu rodziny AF producent wymienia regulator ciśnienia, dwa manometry i szybkozłącze. Jeden manometr pokazuje ciśnienie w zbiorniku, drugi ciśnienie regulowane na wyjściu. Regulator służy zatem do ustawienia zasilania odbiornika; nie jest regulacją ciśnienia wlotowego sprężarki. Osobnym elementem jest presostat sterujący pracą urządzenia w trybie automatycznym.

Zbiornik ze spustem ręcznym wymaga odprowadzania nagromadzonego kondensatu zgodnie z instrukcją. Regulator i zbiornik nie zastępują osuszacza ani filtracji dobranej do procesu. Jeżeli odbiornik wymaga określonej jakości powietrza, trzeba osobno ustalić wymagania dotyczące wody, cząstek i oleju oraz zakres uzdatniania. Nie należy przypisywać całej serii AF jednej klasy czystości wyłącznie na podstawie jej wyposażenia.

Dobór Automan AF w Pneumatig

Do zapytania przygotuj zużycie powietrza i ciśnienie wymagane przez odbiorniki, liczbę urządzeń działających jednocześnie oraz czas ich obciążenia. Dodaj warunki zasilania 230 V, ograniczenia gabarytowe, sposób przemieszczania sprężarki i wymagania jakości powietrza. Przy rozbudowie stanowiska warto podać również długość i średnicę przewodu oraz istniejące elementy uzdatniania. Pozwala to porównać konkretny wariant AF z rzeczywistymi potrzebami instalacji.

Pneumatig oferuje Automan AF jako część wyboru olejowych sprężarek Atlas Copco. Jeśli potrzebujesz porównać napęd bezpośredni z pasowym lub rozważyć inną konstrukcję, przejdź do zestawienia rodzin AF, AC, LE i LT. Przy zamówieniu wybranego AF posługuj się pełną nazwą i SKU oraz potwierdzoną kompletacją, aby zbiornik, zasilanie i wyposażenie odpowiadały planowanemu stanowisku.
