Separatory olej–woda BEKO QWIK-PURE

BEKO QWIK-PURE służy do oczyszczania zaolejonego kondensatu odprowadzonego z instalacji sprężonego powietrza. W Pneumatig znajdziesz modele QWIK-PURE 10, 15, 30, 60 i 90. Podstawowa różnica dotyczy sposobu pracy: QWIK-PURE 10 jest separatorem statycznym, a modele 15–90 wykorzystują aktywną separację ze sterowaniem FRC. Wybór wielkości wymaga uwzględnienia wydajności sprężarek oraz warunków klimatycznych, a przy planowaniu rozbudowy również konfiguracji modułów i liczby wkładów.

QWIK-PURE 10 a aktywne modele 15–90

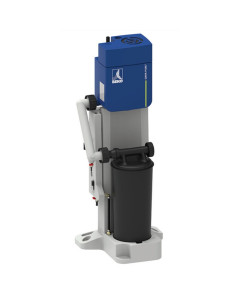

QWIK-PURE 10, BE-4055898, jest podstawowym wykonaniem statycznym z jednym wkładem. Nie należy przypisywać mu funkcji sterownika FRC ani aktywnego przepychania cieczy występującego w większych modelach. Może być punktem wyjścia do późniejszej rozbudowy, ale przejście na pracę aktywną wymaga odpowiedniego zestawu, a nie samej zmiany wkładu.

W modelach QWIK-PURE 15, 30, 60 i 90 krótkie impulsy sprężonego powietrza wymuszają przepływ kondensatu przez filtr wstępny i główny. Wkład pozostaje wypełniony cieczą, co ogranicza wysychanie medium filtracyjnego i tworzenie nieprzepuszczalnych warstw. Sterownik FRC nadzoruje proces oraz wskazuje pozostałą pojemność wkładów. Rozwiązanie jest przeznaczone do obróbki cieczy: separator nie zastępuje osuszacza powietrza ani spustu, który usuwa kondensat ze zbiornika lub filtra.

Modele i liczba wkładów

W tej rodzinie stosowany jest wspólny typ wkładu, natomiast liczba wkładów zależy od wielkości urządzenia. Ułatwia to planowanie materiałów eksploatacyjnych przy kilku separatorach, lecz nie oznacza jednakowej wydajności wszystkich wykonań. Porównując warianty, sprawdź oznaczenie urządzenia i kod produktu:

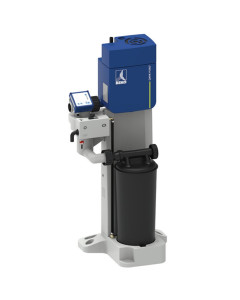

• QWIK-PURE 15, BE-4055897 — aktywna konfiguracja z jednym wkładem.

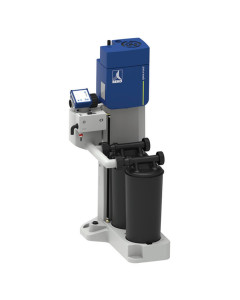

• QWIK-PURE 30, BE-4055895 — aktywna konfiguracja z dwoma wkładami.

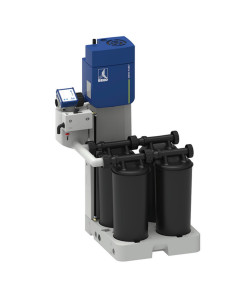

• QWIK-PURE 60, BE-4055894 — aktywna konfiguracja z czterema wkładami.

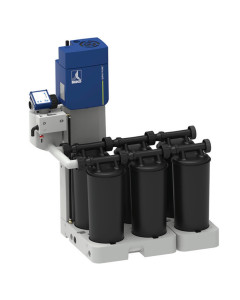

• QWIK-PURE 90, BE-4055896 — aktywna konfiguracja z sześcioma wkładami.

Model 10 i model 15 mają po jednym wkładzie, ale pracują w odmienny sposób. Sama liczba wkładów nie wystarcza więc do zakwalifikowania separatora do konkretnej sprężarkowni. Podobnie oznaczenia 30, 60 i 90 należy traktować jako identyfikację modeli, a dopuszczalne obciążenie ustalać z tabel doborowych właściwej wersji.

Wydajność sprężarki i ilość kondensatu

Dokumentacja QWIK-PURE rozróżnia wydajność sprężarki w m³/min oraz przepływ ciekłego kondensatu w l/h. Nie są to zamienne parametry. Dla tego samego modelu tabela producenta podaje różne dopuszczalne wydajności sprężarki zależnie od strefy klimatycznej. Dlatego nie należy dobierać urządzenia wyłącznie przez porównanie numeru modelu z wydajnością sprężarki ani przenosić jednej wartości katalogowej na każde miejsce instalacji.

Do zapytania przygotuj wydajności sprężarek kierujących kondensat do wspólnego separatora i wskaż, które mogą pracować jednocześnie. Dodaj miejsce instalacji, warunki temperaturowe oraz informacje o czasie pracy. Jeżeli znasz rzeczywistą ilość zbieranej cieczy, przekaż także ten wynik wraz z okresem pomiaru. Takie dane pozwalają porównać obciążenie sprężarkowni z warunkami tabeli doborowej i zaplanować potrzebny zapas, zamiast przyjmować maksymalną liczbę z karty jako wynik niezależny od warunków.

Zasilanie, obsługa i kontrola odpływu

Dla przedstawionej generacji QWIK-PURE dokumentacja określa temperaturę cieczy i otoczenia od +5 do +50°C. Aktywne modele 15–90 potrzebują zasilania elektrycznego oraz sprężonego powietrza dla FRC. Zakres ciśnienia tego powietrza wynosi 3–15 bar(g), a wymagana klasa czystości to 2:4:2. Parametr zasilania sterownika trzeba odróżniać od dopuszczalnego ciśnienia na wlocie kondensatu. Przed zamówieniem sprawdź warunki podłączenia konkretnego wykonania i możliwość zapewnienia wymaganego powietrza.

FRC ułatwia planowanie serwisu, lecz wskazanie pozostałej pojemności wkładów nie zastępuje kontroli oczyszczonego kondensatu. Przewidź dostęp do punktu pobierania próbek i miejsce na wymianę wkładów. Zużyty wkład należy zamknąć zgodnie z instrukcją i przekazać do odpowiedniego zagospodarowania. Oczyszczanie kondensatu nie oznacza automatycznie możliwości odprowadzenia go do dowolnej kanalizacji; przed takim podłączeniem trzeba potwierdzić wymagania dotyczące odpływu w danym zakładzie.

W razie utraty zasilania elektrycznego lub powietrza aktywne urządzenie może przejść w tryb fail-safe i pracować grawitacyjnie. Jest to funkcja awaryjna, a nie podstawa do projektowania stałej pracy bez wymaganego zasilania. Alarm wymaga sprawdzenia przyczyny. Nie należy zakładać, że w tym stanie separator zachowa wszystkie możliwości pracy aktywnej.

Rozbudowa i zamówienie odpowiedniej konfiguracji

Przejście z QWIK-PURE 10 na 15 obejmuje dołożenie sterowania FRC oraz odpowiednich elementów zbiornika i komory pomiarowej. Rozbudowa 15 do 30 wymaga zmian obejmujących komorę, podstawę i drugi wkład. Dalsze przejścia 30 do 60 oraz 60 do 90 korzystają z dodatkowych modułów i wymagają ustawienia nowej konfiguracji w sterowniku. Zestaw dobiera się do posiadanego urządzenia; podobna obudowa lub wspólny wkład nie potwierdzają kompletności dowolnego zestawu części.

Przy modernizacji podaj Pneumatig oznaczenie i konfigurację obecnego separatora, planowaną wydajność sprężarkowni oraz oczekiwany zakres rozbudowy. Przy nowej instalacji zacznij od danych sprężarek i warunków pracy. Jeśli nie masz jeszcze wybranej rodziny urządzeń, przejdź do kategorii separatorów kondensatu olej–woda, aby porównać dostępne rozwiązania. Dobór QWIK-PURE powinien zakończyć się wskazaniem konkretnego modelu, konfiguracji wkładów i wymagań podłączenia odpowiadających Twojej instalacji.
