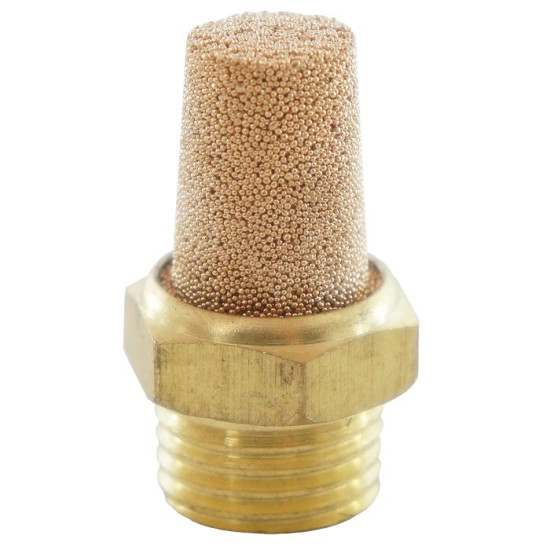

Stożkowe tłumiki hałasu PCA-02, oznaczane w nazwach produktów również jako SC, służą do wyciszania wydechu sprężonego powietrza z zaworów i innych elementów pneumatycznych. W tej grupie Pneumatig oferuje wykonania z brązu spiekanego i mosiądzu. Dobór zacznij od przyłącza wydechowego, następnie sprawdź wymagany przepływ, ciśnienie, temperaturę i przestrzeń wokół portu. Sam stożkowy kształt nie określa skuteczności tłumienia ani nie oznacza możliwości regulacji.
Przyłącza i oznaczenia tłumików stożkowych PCA-02
Pełny kod produktu pozwala rozróżnić warianty o podobnym wyglądzie. W tej kategorii dostępne są następujące wykonania:
- PCA-02-00: przyłącze M5.
- PCA-02-01: przyłącze G 1/8″.
- PCA-02-02: przyłącze G 1/4″.
- PCA-02-03: przyłącze G 3/8″.
- PCA-02-04: przyłącze G 1/2″.
- PCA-02-06: przyłącze G 3/4″.
- PCA-02-08: przyłącze G 1″.
Dla wydechu M5 sprawdź tłumik stożkowy PCA-02-00, a dla portu G 1″ właściwym wariantem do dalszej weryfikacji jest PCA-02-08 z przyłączem G 1″. Zgodność oznaczenia gwintu stanowi tylko część doboru. Sprawdź także miejsce montażu i wymagania wydechu określone dla zaworu.
Nie ustalaj rozmiaru tłumika wyłącznie na podstawie przyłącza zasilającego rozdzielacz. Odczytaj oznaczenie portu, do którego element ma zostać zamontowany, oraz jego gwint z dokumentacji urządzenia. Przy wymianie podaj pełny symbol dotychczasowej części. Sama nazwa „SC” lub „stożkowy” nie wskazuje konkretnego rozmiaru.
Brąz spiekany i mosiądz: parametry konkretnego wykonania
Przykładowy tłumik PCA-02-02 z gwintem G 1/4″ ma według karty produktu wykonanie z brązu spiekanego i mosiądzu, ciśnienie maksymalne 12 bar oraz zakres temperatur od −20 do +150°C. Są to dane tego modelu, a nie parametry wszystkich tłumików pneumatycznych. Maksymalne ciśnienie nie jest zalecaną nastawą instalacji.
Przy doborze uwzględnij rzeczywistą temperaturę oraz warunki otoczenia. Sama para wartości granicznych nie stanowi charakterystyki zależności dopuszczalnego ciśnienia od temperatury. Jeśli aplikacja wymaga równoczesnej pracy blisko obu granic, potwierdź takie warunki przed zamówieniem. Nazwa materiału nie zastępuje również sprawdzenia odporności na konkretne środki chemiczne występujące przy maszynie.
Opis „stożkowy” pomaga rozpoznać wykonanie, ale nie podaje jego długości ani miejsca potrzebnego na montaż. Przy ciasnej zabudowie porównaj wymiary części z odległością do sąsiedniego zaworu, przewodów i osłony. Pozostaw dostęp umożliwiający późniejsze wykręcenie tłumika. Zdjęcie podobnego elementu nie zastępuje sprawdzenia wymiarów wybranego SKU.
Przepływ wydechu i wyciszenie trzeba ocenić osobno
Tłumik powinien ograniczać hałas bez zakłócania wymaganego odpowietrzania układu. Zanieczyszczenie elementu może powodować przeciwciśnienie i pogarszać działanie siłownika. Dlatego przy wydłużeniu czasu ruchu uwzględnij drożność wydechu w diagnostyce, zamiast oceniać część jedynie po tym, czy maszyna pracuje ciszej.
Do sprawdzenia doboru potrzebne są model zaworu, ciśnienie pracy, dane napędu oraz wymagany czas cyklu. Nie wyznaczaj przepustowości w litrach na minutę z samego rozmiaru gwintu. Charakterystykę tłumika należy porównywać przy podanych warunkach pomiaru; jeśli brak danych potrzebnych do oceny, dołącz wymagania przepływowe do zapytania.
Nie przypisuj wszystkim stożkowym tłumikom jednej redukcji hałasu w decybelach. Efekt zależy od wykonania i warunków obwodu. Tłumik wydechu ogranicza dźwięk wypływającego powietrza; nie usuwa mechanicznych drgań maszyny ani hałasu przełączania zaworu. Nie jest też zamiennikiem filtra przygotowującego powietrze zasilające.
Czy tłumik stożkowy służy do regulowania prędkości?
Oferowanych tutaj tłumików PCA-02 nie dobieraj jako elementów z nastawą przepływu. Jeżeli schemat układu przewiduje regulację na wydechu, przejdź do tłumików z regulacją przepływu i sprawdź właściwe wykonanie. Opór przepływu zwykłego tłumika nie zastępuje kontrolowanej nastawy. Szersze porównanie dostępnych form znajdziesz w kategorii tłumików do zaworów pneumatycznych.
Montaż, obsługa i zamówienie
Wymianę wykonuj po bezpiecznym odłączeniu zasilania i usunięciu ciśnienia resztkowego zgodnie z procedurą maszyny. Sposób uszczelnienia i dokręcania ustal dla danego przyłącza oraz elementu; nie przenoś momentu z innej serii tłumików. Po zamontowaniu sprawdź przebieg ruchu napędu i czas cyklu w warunkach pracy.
Nie zakładaj możliwości mycia, rozbierania ani wymiany wkładu bez instrukcji dotyczącej konkretnej konstrukcji. Do zapytania w Pneumatig podaj kod PCA-02, przyłącze, model zaworu, ciśnienie i temperaturę, wymagany przepływ lub cykl oraz dostępne miejsce. Jeśli wymieniasz dotychczasowy tłumik, opisz przyczynę: uszkodzenie, nadmierny hałas czy wolniejsze odpowietrzanie. Pozwoli to oddzielić wybór wariantu od problemu działania całego układu.
