Reduktory wysokociśnieniowe do sprężonego powietrza

Reduktor wysokociśnieniowy dobiera się przede wszystkim do maksymalnego ciśnienia zasilania oraz wymaganego ciśnienia na wyjściu. Oznaczenie „40 bar” na karcie produktu nie oznacza regulacji do 40 bar. Przykładowo modele PA-AIR1140G i PA-AIR3340-1 dopuszczają maksymalne ciśnienie wejściowe 40 bar, a ich standardowy zakres regulacji wynosi 0,5–10 bar. Do zamówienia trzeba więc określić osobno ciśnienie wejściowe, nastawę wyjściową i przepływ potrzebny odbiornikowi.

W tej kategorii Pneumatig znajdziesz wykonania AIR oraz reduktory DR i sterowane pneumatycznie DRI. Różnią się przyłączami, konstrukcją, wyposażeniem i warunkami pracy. Nazwa kategorii pomaga zawęzić wybór, lecz nie zastępuje sprawdzenia konkretnego kodu i odmiany urządzenia. Szersze porównanie rodzin zawiera kategoria reduktorów ciśnienia powietrza.

Ciśnienie wejściowe i zakres regulacji to dwa warunki doboru

Najwyższe ciśnienie występujące przed reduktorem nie może przekraczać dopuszczenia wybranego wykonania. Z kolei zakres regulacji musi obejmować ciśnienie wymagane przez odbiornik. Sprawdź również najniższe ciśnienie zasilania podczas poboru: sama informacja o maksymalnym ciśnieniu sprężarki nie opisuje warunków w punkcie montażu regulatora.

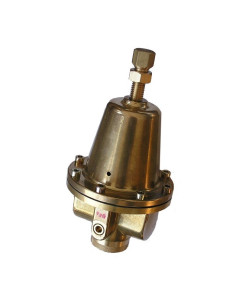

PA-AIR1140G z przyłączem G 1/4″ jest przykładem reduktora o maksymalnym ciśnieniu wejściowym 40 bar i standardowej nastawie 0,5–10 bar, oferowanego bez manometru. Przy większym przyłączu można rozpatrzyć PA-AIR3340-1 z G 1/2″, również ze standardowym zakresem 0,5–10 bar i bez manometru. To porównanie przyłączy i wyposażenia, a nie potwierdzenie, że modele są zamienne lub zapewnią taki sam przepływ.

Jeżeli potrzebujesz innego zakresu wyjściowego, podaj go w zapytaniu wraz z kodem produktu. Opcjonalny zakres wymieniony w dokumentacji nie jest dodatkową funkcją każdego egzemplarza. Przed zamówieniem należy ustalić właściwe wykonanie; większa skala manometru nie rozszerza zakresu regulacji zaworu.

Przepływ oceniaj przy wymaganym ciśnieniu roboczym

Dobór na podstawie samej liczby l/min może prowadzić do błędnego wyboru. Potrzebna jest charakterystyka dla ciśnienia wejściowego p1, ciśnienia wyjściowego p2 oraz dopuszczalnego spadku p2 przy wzroście poboru. Porównując dane, sprawdź też warunki odniesienia przepływu. Wartości bez tych informacji nie tworzą wiarygodnego rankingu wydajności.

Ciśnienie wyjściowe regulatora może maleć wraz ze wzrostem przepływu. Dlatego nastawa odczytana przy zamkniętym odbiorniku nie potwierdza ciśnienia podczas jego pracy. Przy doborze do kilku odbiorników uwzględnij ich jednoczesny pobór i dopuszczalne wahania procesu. Większy gwint nie zastępuje oceny charakterystyki, a duży regulator nie rozwiąże ograniczenia zasilania przed nim.

Nastawa miejscowa czy sterowanie pneumatyczne?

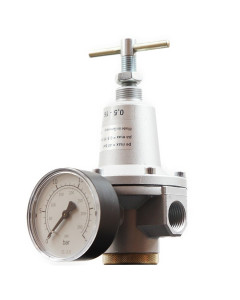

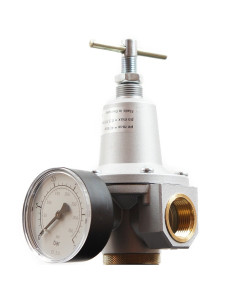

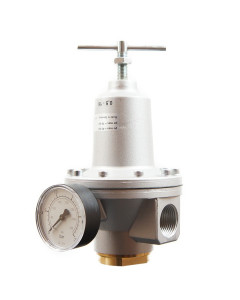

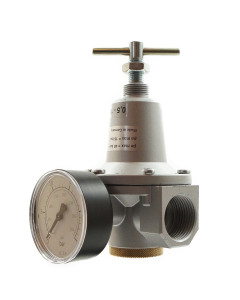

Wybór sposobu regulacji powinien wynikać z układu sterowania maszyny. KN-DR33 z przyłączem G 1/2″ jest oferowany z manometrem. Przed wykorzystaniem go przy wysokim ciśnieniu potwierdź dopuszczenie dokładnej zamawianej odmiany. Nie dobieraj wersji wyłącznie po skróconej nazwie rodziny DR.

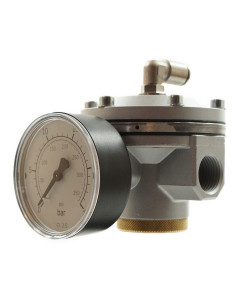

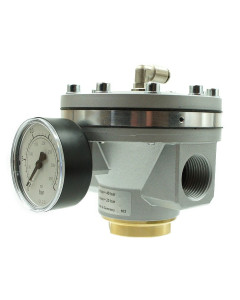

Jeżeli nastawa ma pochodzić z sygnału pneumatycznego, właściwym kierunkiem jest reduktor KN-DRI33 sterowany pneumatycznie, również z przyłączem G 1/2″. Do jego doboru potrzebne są parametry ciśnienia sterującego i sposób podłączenia. Nie należy zakładać przełożenia 1:1 między sygnałem a wyjściem ani zgodności z dowolnym regulatorem pilotowym bez dokumentacji wykonania.

Temperatura, korpus i manometr

Sprawdzaj temperaturę medium i otoczenia dla konkretnego modelu. Karta PA-AIR3340-1 podaje zakres od −10 do +90°C, natomiast KN-DR33 od −10 do +60°C. Wartości te nie opisują całej kategorii. Gdy instalacja pracuje blisko granicznych parametrów, potwierdź w dokumentacji dopuszczalne połączenie ciśnienia i temperatury.

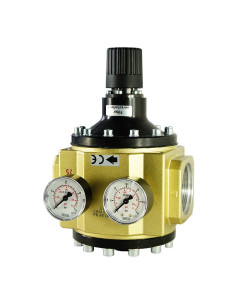

Materiał korpusu także zależy od modelu: PA-AIR1140G ma obudowę mosiężną, a PA-AIR8840G z przyłączem G 2″ aluminiową. Sam materiał nie potwierdza przydatności do dowolnego gazu, cieczy lub środowiska korozyjnego. Przy zastosowaniu innym niż sprężone powietrze trzeba zweryfikować zgodność całego urządzenia, w tym uszczelnień, z medium.

Rozróżnij przyłącze manometru od obecności manometru w zestawie. Dla modeli AIR opisanych powyżej trzeba przewidzieć go osobno. Dobierz zakres pomiarowy, przyłącze i sposób zabudowy do miejsca pomiaru. Manometr za reduktorem służy do obserwacji p2; jego wskazanie nie zastępuje kontroli ciśnienia zasilania.

Regulacja, zabezpieczenie i eksploatacja

Reduktor obniża ciśnienie przez sterowanie dopływem do strony wyjściowej. Nie działa po prostu przez ciągłe wypuszczanie nadmiaru powietrza z instalacji. Funkcję upustu, jeśli jest potrzebna, należy potwierdzić dla wybranego wykonania. Nie traktuj samego regulatora jako potwierdzonego zabezpieczenia wszystkich elementów za nim przed nadciśnieniem.

Zanieczyszczenie gniazda może powodować niepożądany wzrost ciśnienia wyjściowego mimo braku poboru. Taki objaw wymaga sprawdzenia układu, a nie wyłącznie ponownego ustawienia pokrętła. Filtrację przed reduktorem i zabezpieczenie strony wyjściowej dobiera się do warunków instalacji. Montaż oraz obsługę wykonuj zgodnie z instrukcją danego modelu; nie przenoś harmonogramu wymiany oleju ze sprężarki na reduktor pneumatyczny.

Do zapytania w Pneumatig przygotuj minimalne i maksymalne p1, wymagane p2 podczas pracy, przepływ szczytowy, dopuszczalne wahania ciśnienia, medium, temperaturę, gwint oraz sposób sterowania. Dodaj informację o potrzebnym manometrze i upuście. Taki zestaw danych pozwala porównać konkretne wykonania oraz ustalić brakujące warunki przed zakupem.
