Kompresory śrubowe WAN NK

Sprężarki WAN NK to rodzina kompresorów śrubowych polskiego producenta WAN. Przy wyborze trzeba określić pełne wykonanie: moc silnika, ciśnienie nominalne, wydajność przy tym ciśnieniu oraz wyposażenie w falownik i uzdatnianie powietrza. Sam symbol NK nie wystarcza do porównania dwóch ofert. W sprawie aktualnej możliwości zamówienia konkretnego wariantu w Pneumatig warto przesłać wymagania instalacji lub pełne oznaczenie urządzenia.

Oznaczenie WAN NK a moc i ciśnienie

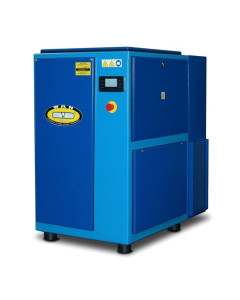

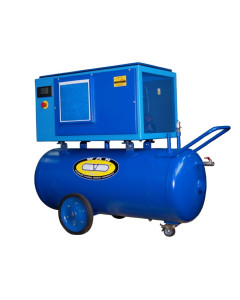

Liczba w nazwie modelu nie jest mocą silnika. Producent przedstawia WAN-NK 30 w wykonaniach 3, 4 i 5,5 kW, a WAN-NK 60 z silnikami 11 i 15 kW. W zapytaniu trzeba więc podać zarówno typ, jak i moc oraz ciśnienie. Rozróżnienie ma znaczenie również przy identyfikacji dokumentacji i części eksploatacyjnych: instrukcja jednej wersji nie jest automatycznie właściwa dla każdej sprężarki z tej rodziny.

Przykład katalogowy pokazuje zależność przepływu od ciśnienia. Karta producenta dla stacjonarnego WAN-NK 30 z silnikiem 3 kW podaje wydajność nominalną 24 m³/h przy 8 bar, 22 m³/h przy 10 bar i 16 m³/h przy 13 bar. Są to trzy punkty dotyczące wskazanego wykonania, a nie jeden przepływ dostępny w całym zakresie ciśnień. Wartości te nie potwierdzają bieżącej dostępności wariantów w sklepie.

Do zestawienia sprężarek potrzebne są dane przy tym samym ciśnieniu i zgodnych warunkach odniesienia. Wydajności opisanej przez producenta jako nominalna nie należy samodzielnie przemianowywać na wydajność ssawną ani przypisywać jej niepodanej normy pomiarowej. Jeśli porównywana oferta używa innego sposobu deklarowania przepływu, trzeba najpierw uzgodnić podstawę porównania. Sama moc silnika nie rozstrzyga, który kompresor pokryje zapotrzebowanie zakładu.

Napęd pasowy i rozruch bezpośredni to różne informacje

W karcie WAN-NK 30 3 kW producent wskazuje przekładnię pasową jako sposób przeniesienia napędu, a jednocześnie bezpośredni sposób rozruchu silnika. Nie ma tu sprzeczności: pierwsza informacja opisuje mechaniczne połączenie silnika ze stopniem śrubowym, druga sposób uruchamiania silnika elektrycznego. Nie należy zatem nazywać tego wykonania sprężarką z napędem bezpośrednim na podstawie samego pola „rozruch”.

Rodzaj napędu wpływa także na zakres obsługi. Instrukcja stacjonarnych WAN NK z modułem EVO obejmuje kontrolę i wymianę pasów klinowych. Przy zakupie używanego urządzenia albo planowaniu serwisu trzeba identyfikować wykonanie z tabliczki znamionowej, a nie wyłącznie po wyglądzie obudowy. Zasilanie, sposób rozruchu i wymagane zabezpieczenia należy sprawdzić w dokumentacji właściwej maszyny przed przygotowaniem przyłącza.

Sterownik mikroprocesorowy a wersja FL

Sterownik mikroprocesorowy nie oznacza automatycznie wyposażenia w falownik. Instrukcja stacjonarnych WAN NK ze sterownikiem CX9330 rozróżnia wykonanie standardowe oraz zmiennoobrotową wersję FL. Sterownik nadzoruje między innymi ciśnienie, temperaturę i stany pracy; falownik jest odrębnym elementem układu regulacji. W opisie zamawianej konfiguracji te cechy powinny być wymienione osobno.

Wersję FL warto rozpatrywać na podstawie rzeczywistych zmian poboru powietrza w czasie. Do oceny potrzebny jest profil obciążenia, a nie tylko najwyższy chwilowy przepływ. Producent wskazuje zastosowanie falownika przy dużych wahaniach zapotrzebowania, lecz nie uzasadnia to przyjęcia jednej oszczędności dla każdego zakładu. Porównanie powinno obejmować pracę przy wymaganym ciśnieniu, zakres regulacji danego wykonania oraz czas sprężania i biegu luzem.

Osuszacz i filtracja wymagają ustalenia konfiguracji

Instrukcja WAN NK opisuje również opcję z systemem uzdatniania powietrza. Obecność rozdziału o osuszaczu w dokumentacji rodziny nie dowodzi, że każdy egzemplarz ma go zamontowanego. Przed zamówieniem trzeba potwierdzić osobno zbiornik, osuszacz, filtry i sposób odprowadzania kondensatu. Dotyczy to szczególnie porównania jednostki stacjonarnej z gotową stacją sprężonego powietrza.

Separator oleju w sprężarce i osuszacz pełnią różne zadania. Separator oddziela olej ze sprężonego powietrza, natomiast osuszacz ziębniczy usuwa wilgoć przez jej wykroplenie. Obecność separatora nie zastępuje osuszania. Wymagania procesu dotyczące wody, oleju i cząstek trzeba przekazać przy doborze wyposażenia, zamiast zakładać, że sama nazwa WAN NK określa jakość powietrza w punkcie użycia.

Miejsce montażu i plan obsługi

Przed wyborem wielkości sprężarki należy sprawdzić warunki pomieszczenia. Instrukcja stacjonarnych WAN NK EVO wymaga wentylacji, odpowiedniej temperatury otoczenia i przestrzeni serwisowej. W praktyce do uzgodnienia pozostają dopływ powietrza chłodzącego, odprowadzenie ciepła, zapylenie oraz dostęp do paneli i elementów obsługowych. Sama możliwość ustawienia obudowy w wolnym miejscu nie oznacza, że zapewniono warunki eksploatacji.

Automatyczne sterowanie nie usuwa obowiązku konserwacji. Plan producenta obejmuje między innymi olej, filtry, separator, chłodnicę i przekładnię pasową. Terminy obsługi trzeba przypisać do właściwej instrukcji oraz warunków użytkowania. Przy kalkulacji kosztu uwzględnij energię, materiały eksploatacyjne i planowane postoje; nie opieraj decyzji wyłącznie na cenie zakupu lub ogólnym określeniu „niski koszt eksploatacji”.

Jak przygotować zapytanie o WAN NK?

Podaj wymagany przepływ i ciśnienie, liczbę godzin pracy, zmienność poboru oraz odbiorniki działające jednocześnie. Dopisz wymagania jakości powietrza, dostępną instalację elektryczną i wyposażenie już pracujące w zakładzie. Przy wymianie istniejącej sprężarki dołącz typ, moc, numer seryjny i zdjęcie tabliczki znamionowej. Te dane pozwalają odróżnić dobór nowego źródła powietrza od identyfikacji konkretnego wykonania.

Pneumatig jest dystrybutorem pneumatyki w Polsce. Prześlij dane przez kontakt z Pneumatig, aby ustalić możliwość zakupu i konfigurację WAN NK. Jeśli porównujesz różne rodziny oraz sposoby regulacji, przejdź do kategorii kompresorów śrubowych, gdzie znajdziesz szerszy wybór urządzeń i kryteria doboru.
