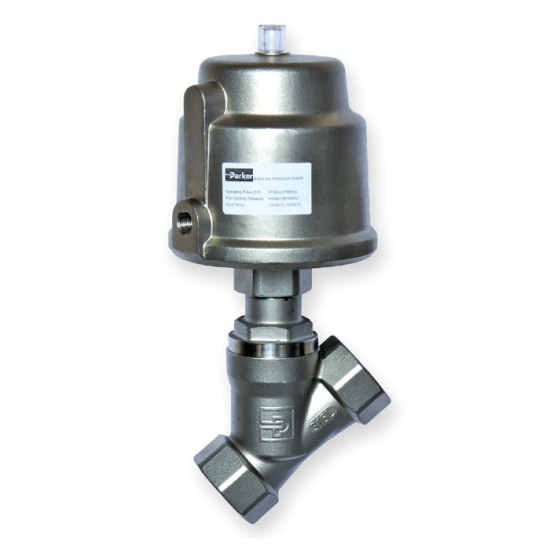

Zawory skośne ze stali nierdzewnej

Zawory skośne z napędem pneumatycznym

Zawór skośny odcina przepływ medium procesowego przez podnoszenie i opuszczanie grzybka względem gniazda. Tłok napędu jest ustawiony pod kątem do głównego przewodu przepływowego, a jego ruch przenosi trzpień. W wykonaniu pneumatycznym sprężone powietrze steruje napędem; przez korpus może przepływać inne medium, dopuszczone dla konkretnej wersji. To podstawowe rozróżnienie przy doborze zaworu do gazu, wody, oleju lub pary.

W Pneumatig dostępne są zawory skośne z korpusem ze stali nierdzewnej i napędem pneumatycznym. Dobór wymaga określenia medium, jego temperatury i ciśnienia, potrzebnego przepływu oraz parametrów powietrza sterującego. Jeśli szukasz rozdzielacza do zmiany kierunku ruchu siłownika, odpowiednią funkcję wybierz w grupie zaworów i elektrozaworów pneumatycznych. Zawór skośny 2/2 służy do otwierania i zamykania jednej drogi przepływu.

Medium procesowe i powietrze sterujące

Główne przyłącza korpusu należą do instalacji procesowej. Mniejsze przyłącze napędu zasila tłok powietrzem sterującym. Ciśnienie procesu i ciśnienie przesterowania opisują zatem dwa różne obwody. Zakres procesu zaczynający się od 0 bar nie oznacza, że napęd przełączy się bez sprężonego powietrza. Odwrotnie, dopuszczalne ciśnienie procesu 16 bar nie upoważnia do podania 16 bar do napędu.

Wymagane ciśnienie sterowania zależy od wielkości napędu, gniazda, sprężyny oraz ciśnienia medium działającego na grzybek. Sprawdzaj je dla warunków, w których zawór ma się otworzyć lub zamknąć. Uwzględnij spadek ciśnienia w przewodzie sterującym i wydajność zaworu pilotowego. Zasilenie napędu oraz jego odpowietrzenie muszą odpowiadać schematowi dokładnego wykonania.

NC, NO i przeznaczenie do odcinania

Funkcja 2/2 oznacza dwa główne przyłącza i dwa położenia. Wersja NC jest normalnie zamknięta: przy braku ciśnienia sterującego sprężyna utrzymuje lub przywraca położenie zamknięte w dopuszczonych warunkach pracy. Wersja NO jest normalnie otwarta. Przy wyborze trzeba ustalić, jaki stan procesu jest wymagany po zaniku sterowania, a następnie sprawdzić, czy cały układ rzeczywiście go zapewnia.

Nie należy utożsamiać jednostronnego działania napędu z dopuszczeniem przepływu medium tylko w jednym kierunku. Pierwsze określenie opisuje sposób poruszania tłokiem i jego powrotu, drugie dotyczy obciążenia gniazda oraz montażu w rurociągu. Standardowy zawór otwórz–zamknij nie jest też automatycznie zaworem do ciągłej regulacji. Utrzymywanie pośredniego otwarcia wymaga wykonania i sterowania przeznaczonego do takiej pracy.

Parametry, które trzeba sprawdzić razem

Dwa rozmiary z oferty i ich warunki doboru

P-PA15S1G4S050S to zawór Parker 2/2 NC o wielkości DN15, z przyłączem G1/2 i tłokiem 50 mm. Karta produktu podaje zakres ciśnienia roboczego 0–16 bar, przesterowanie 3–10 bar, Kv 4,7 m³/h, korpus AISI304 oraz uszczelnienia PTFE/RTFE. DN15 jest wielkością nominalną; nie należy utożsamiać jej ze średnicą tłoka napędu.

Większy P-PA32S1G7R063S ma funkcję 2/2 NC, wielkość DN32, przyłącze G1 1/4 i tłok 63 mm. Karta wskazuje 0–16 bar ciśnienia roboczego i 3–5 bar przesterowania. Katalog określa te 3–5 bar jako zakres wymaganego minimum zależnego od obciążenia, a nie maksymalne dopuszczalne ciśnienie napędu. Przed doborem tego wykonania do obliczonego przepływu lub medium agresywnego wymaga wyjaśnienia rozbieżność danych Kv i gatunku stali między kartą produktu a katalogiem producenta. Nie należy przenosić na niego danych materiałowych z mniejszego zaworu.

W katalogu rodziny PA rozdzielono temperaturę medium, do 180°C w odpowiednich wykonaniach, od temperatury otoczenia napędu, do 60°C. Nie oznacza to jednak, że każdy wariant można zastosować do dowolnego medium jednocześnie przy 180°C i 16 bar. Dobór do pary wymaga sprawdzenia jej temperatury, ciśnienia oraz ograniczeń konkretnego wykonania. Lista mediów obejmująca płyny agresywne również nie potwierdza odporności na każdą substancję chemiczną.

Kierunek przepływu i uderzenie hydrauliczne

Przy cieczy szybkie zamknięcie może spowodować skok ciśnienia w rurociągu. Znaczenie ma kierunek przepływu względem gniazda i sposób zamykania zaworu. Katalog PA zaleca do cieczy wykonania z przepływem pod gniazdem; nie wolno traktować wszystkich wersji NC jako równoważnych w tym zastosowaniu. Wymienione wyżej modele S1 są katalogowo wykonaniami z przepływem nad gniazdem. Do wody lub oleju trzeba więc dobrać właściwą wersję, zamiast przyjmować zgodność tylko na podstawie ogólnej listy mediów.

Przy montażu zachowaj kierunek wskazany dla zaworu. Zapewnij miejsce na napęd, przewód sterujący i obsługę, a rurociąg podeprzyj tak, aby nie obciążał korpusu. Dobierz uszczelnienie połączeń do gwintu i medium. Przed serwisem odizoluj oba obwody, usuń ciśnienie i doprowadź instalację do temperatury umożliwiającej obsługę. Zanieczyszczenie gniazda lub niewystarczające ciśnienie sterowania wymaga innej diagnostyki niż nieszczelność połączenia rurowego.

Jak przygotować zapytanie o zawór skośny?

Pneumatig jako dystrybutor pneumatyki w Polsce pomaga porównać wykonania zaworów z wymaganiami instalacji. Podaj medium i jego skład, temperaturę, ciśnienie przed i za zaworem, wymagany przepływ, DN oraz rodzaj przyłącza. Uzupełnij dane o ciśnienie powietrza sterującego, częstość przełączeń i wymagany stan po zaniku zasilania. Jeżeli instalacja wymaga wykonania ATEX, trzeba potwierdzić oznaczenie i warunki zastosowania dokładnego produktu wraz z osprzętem. Sam napis ATEX w nazwie nie opisuje wszystkich tych warunków.
