Sprężyny gazowe SUSPA 16-1 Ø6/15 — dobór do niewielkiej zabudowy
Typ 16-1 oznacza sprężynę gazową SUSPA z tłoczyskiem o średnicy 6 mm i cylindrem o średnicy 15 mm. To średnice elementów, a nie skok ani rozmiar gwintu. W Pneumatig dostępne są wykonania tej rodziny o różnych długościach i skokach, z siłą wskazywaną przy zamówieniu. Mały przekrój ułatwia rozpatrzenie takiej sprężyny w wąskiej osłonie lub pokrywie, lecz o przydatności decydują również geometria mocowania, wymagany moment wspomagający i miejsce na końcówki.
Sprężyna ma zamknięte napełnienie gazem i wytwarza siłę wysuwającą tłoczysko. Nie podłącza się jej do zakładowej instalacji sprężonego powietrza. W mechanizmie klapy przejmuje część wysiłku potrzebnego do otwierania; nie zastępuje zawiasów, prowadzenia ani niezależnego podparcia używanego podczas serwisu.
Jak czytać skok, długość i siłę zamawianego wykonania?

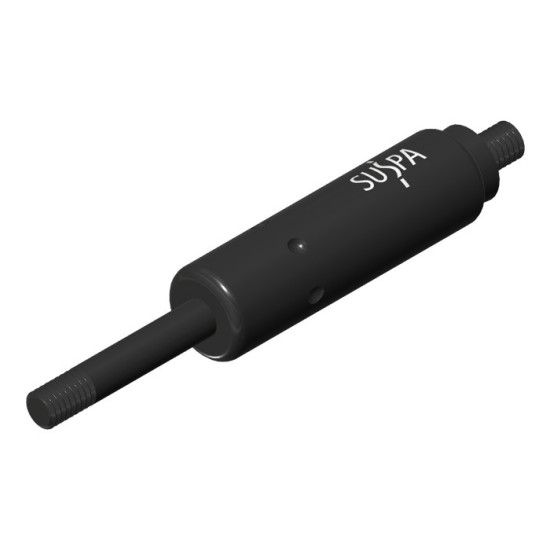

Przykładem krótkiego wariantu jest sprężyna SG-01624138 o skoku 20 mm. Jej karta podaje długość L = 77,5 ± 2 mm, długość cylindra A = 53,5 mm, wymiar tłoczyska B = 24 mm i gwinty M6. Zakres wyboru siły wynosi 50–420 N. Te dane dotyczą wskazanego SKU; nie określają długości pozostałych sprężyn 16-1.
Skok 20 mm opisuje przemieszczenie tłoczyska, a nie długość widocznego pręta. Także wymiar L nie jest gotową odległością między osiami sworzni po dołączeniu dowolnych oczek. Przy krótkiej sprężynie udział końcówek w długości całego zespołu jest szczególnie istotny: nawet niewielka zmiana ich wymiaru może zmienić kąt otwarcia i położenie klapy przy zamykaniu. Łańcuch wymiarów ustal z rysunku sprężyny oraz obu mocowań, zachowując podane tolerancje.
Zakres siły oznacza możliwość zamówienia odpowiedniego napełnienia. Nie jest instrukcją regulowania siły przez użytkownika po montażu. Wybierając wariant w konfiguratorze, sprawdź wynikowy symbol produktu i jego kartę, a następnie określ wymaganą siłę w niutonach. Sam wybór skoku nie rozstrzyga, czy sprężyna będzie prawidłowo podtrzymywać daną pokrywę.
Siła F1 a rzeczywiste wspomaganie klapy
Według charakterystyki sprężyn gazowych SUSPA siła F1 jest określana 5 mm przed końcem wysuwu, przy temperaturze sprężyny i otoczenia 20°C, zgodnie z procedurą pomiarową producenta. Nie jest stałą siłą w każdym położeniu tłoczyska. Przy wciskaniu tłoczysko zajmuje część objętości wewnętrznej, ciśnienie gazu rośnie, a wraz z nim siła. Tarcie uszczelnień dodatkowo powoduje różnicę pomiędzy wciskaniem a wysuwaniem.
W ciasnej zabudowie punkt mocowania bywa położony blisko zawiasu. Wtedy małe ramię działania może wymagać dużej siły sprężyny, mimo niewielkiej masy pokrywy. Zwiększenie siły bez przeliczenia mechanizmu może utrudnić zamykanie i podnieść obciążenia uchwytów. Potrzebne są masa, położenie środka ciężkości oraz prostopadła odległość osi zawiasu od linii działania sprężyny dla kolejnych kątów otwarcia.
Dobór powinien obejmować utrzymanie klapy w wymaganej pozycji i siłę ręki potrzebną do jej zamknięcia. Przy dwóch sprężynach uwzględnij sposób rozłożenia obciążenia oraz sztywność pokrywy; samo podwojenie liczby elementów nie gwarantuje równego udziału obu stron. Bilans momentów i przykład obliczenia opisano w kategorii sprężyny gazowe — dobór siły i geometrii.
Końcówki M6 i sprawdzenie całego toru ruchu
Dla podanego wariantu z gwintami M6 można rozpatrzyć oczko SG-1 z otworem Ø6 mm, opisane dla typów 16-1 i 16-2. Jest to wskazanie zgodności interfejsu, a nie potwierdzenie nośności kompletnego połączenia. Należy sprawdzić sworzeń, wspornik, grubość materiału, długość wkręcenia oraz swobodę obrotu. Wspólny gwint nie oznacza, że każda końcówka pomieści się między elementami konkretnej klapy.
Sprawdź odległość między punktami mocowania w całym ruchu, nie tylko w położeniu otwartym. Sprężyna nie powinna dobijać przy zamknięciu ani być nadmiernie rozciągana przy otwarciu. Cylinder i końcówki muszą omijać zawias, obrzeże osłony oraz sąsiednie przewody. Ustawienie, które wymusza zginanie tłoczyska lub klinowanie oczka na sworzniu, wymaga zmiany mocowania.
Montaż, temperatura i dane potrzebne do doboru
SUSPA zaleca dla standardowej zabudowy ustawienie tłoczyskiem w dół, co wspiera smarowanie uszczelnienia. Chroń powierzchnię tłoczyska przed zadrapaniem, farbą i zabrudzeniem; nie chwytaj jej szczypcami. Tłumienie ruchu zależy od wykonania i położenia sprężyny, dlatego samej siły nominalnej nie można traktować jako informacji o prędkości domykania.
Wyższa temperatura zwiększa siłę gazu, niższa ją zmniejsza. Sprawdź zachowanie zimnej klapy oraz możliwość zamknięcia nagrzanej osłony, uwzględniając warunki dopuszczone dla konkretnego wyrobu. Sprężyny nie otwiera się ani nie przerabia w celu dopasowania siły. Przed demontażem zapewnij niezależne podparcie pokrywy.
Do zapytania w Pneumatig przygotuj szkic mocowania, masę i wymiary klapy, kąt otwarcia, przewidywaną temperaturę oraz dostępne miejsce na cylinder i końcówki. Przy wymianie dołącz oznaczenie starej sprężyny, siłę, skok i zmierzone odległości między osiami mocowań. Pozwala to sprawdzić, czy wybrane wykonanie 16-1 pasuje jednocześnie pod względem siły i zabudowy.
