Zespoły przygotowania powietrza — stacje FR i FRL

Zespół przygotowania powietrza dobiera się do funkcji potrzebnych przy maszynie. FR obejmuje filtrację i regulację ciśnienia. FRL dodaje smarowanie mgłą olejową i jest właściwy tylko wtedy, gdy wymaga go lub dopuszcza dokumentacja odbiornika dla planowanego zastosowania. Liczba korpusów nie przesądza o liczbie funkcji: filtroreduktor ze smarownicą może realizować komplet FRL w dwóch modułach.

W Pneumatig dostępne są stacje o różnych przyłączach, filtracji i zakresie regulacji. Przy porównaniu uwzględnij również rodzaj spustu kondensatu, warunki podawania przepływu, temperaturę oraz możliwość montażu i serwisu. Samo oznaczenie „stacja uzdatniania” nie określa kompletnego wyposażenia ani jakości powietrza uzyskiwanej w całej instalacji.

FR czy FRL: wybór według odbiornika

Filtr w stacji zatrzymuje zanieczyszczenia zgodnie ze swoją charakterystyką i może oddzielać ciekły kondensat. Nie usuwa przez to pary wodnej i nie zastępuje osuszacza. Filtracja 5 lub 10 µm nie oznacza też automatycznie usuwania par oleju ani spełnienia pełnej klasy czystości. Dobór stacji połącz z wymaganiami całego układu uzdatniania sprężonego powietrza.

Konkretne konfiguracje z oferty Pneumatig

SAW200, SKU AGD-SAW200, łączy filtr i reduktor. Ma G 1/4″, filtrację 10 µm, maksymalne ciśnienie 10 bar i regulację 0,5–8,5 bar. Karta podaje temperaturę 5–60°C, montaż pionowy i manometr. To przykład wyboru funkcji FR; nie obejmuje dozowania oleju. Wartość 1000 l/min w karcie trzeba odnieść do warunków pomiaru przed doborem pod rzeczywisty pobór.

Parker P31CA12GEMNTLNW jest zestawem filtroreduktora ze smarownicą, czyli realizuje FRL. Ma G 1/4″, filtrację 5 µm, manometr, ręczny spust kondensatu i maksymalne ciśnienie 10 bar. Karta Pneumatig wskazuje zakres regulacji 0–8 bar oraz temperaturę −10 do +52°C. Zapis zerowej nastawy nie oznacza funkcji bezpiecznego odcięcia i odpowietrzenia maszyny.

Dla tego dokładnego wykonania P31CA katalog producenta podaje 14 dm³/s ANR, czyli 840 l/min. Tabela określa warunki: ciśnienie wejściowe 10 bar, ciśnienie wtórne 6,3 bar i spadek ciśnienia 1 bar. To przepływ w bazie odniesienia ANR i przy zadanych warunkach katalogowych; nie jest gwarancją 840 l/min przy dowolnym zasilaniu i dopuszczalnej utracie ciśnienia. Przed porównaniem z inną stacją sprawdź, czy jej wartość podano w tych samych warunkach.

AGD-SAU4000-2 jest opisany w karcie jako zespół filtracji, regulacji i smarowania. Ma G 1/2″, filtrację 10 µm, maksymalne ciśnienie 10 bar, regulację 0,5–8,5 bar i temperaturę −5 do +60°C. Karta wymaga wyjaśnienia przepływu: w parametrach widnieje 4500 l/min, a w opisie 4000 l/min. Brakuje też wskazania rodzaju spustu i warunków pomiaru wydajności. Te dane trzeba potwierdzić przed zamówieniem do określonego obciążenia; nie należy rozstrzygać ich na podstawie samego symbolu „-2”.

Jak dobrać wydajność stacji?

Porównaj największy chwilowy pobór odbiorników z charakterystyką całego zespołu. Jeśli narzędzie pracuje krótko, jego średnie zużycie za godzinę nie opisuje przepływu podczas pracy. Dla kilku urządzeń uwzględnij rzeczywistą jednoczesność. Przepływ samego filtra lub regulatora nie musi być przepływem dostępnego zestawu: każdy kolejny element wnosi opór.

Sprawdź ciśnienie wejściowe w najmniej korzystnym momencie cyklu, potrzebne ciśnienie za stacją i dopuszczalną zmianę pod obciążeniem. Regulator nie podnosi ciśnienia, gdy zasilanie jest za niskie. Ciśnienie wyjściowe może także spadać wraz ze wzrostem poboru. Nastawę kontroluj przy przepływie, a przy spowolnieniu napędu sprawdź złącza, przewody i zabrudzenie filtra. Większy gwint ułatwia podłączenie większego przewodu, lecz nie potwierdza zgodności modułów ani wydajności całej instalacji.

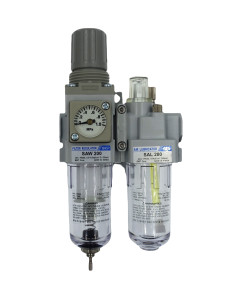

W FRL sprawdź również najmniejszy aktywny pobór. Smarownica do powietrza potrzebuje minimalnego przepływu uruchamiającego dozowanie. Zbyt duży zespół dobrany wyłącznie „na zapas” może nie podawać oleju przy małym obciążeniu. SAL jest osobną olejarką, a wybierając stację SAU trzeba sprawdzić skład konkretnego zestawu i parametry wszystkich jego funkcji.

Spust kondensatu i obsługa zbiorników

Spust ręczny wymaga opróżniania zbiornika przez obsługę w sposób przewidziany instrukcją. Spust automatyczny uruchamia odprowadzanie według swojej konstrukcji, na przykład po osiągnięciu poziomu cieczy. Określenie półautomatyczny lub impulsowy nie jest wystarczającym opisem: trzeba sprawdzić, czy dany element opróżnia zbiornik po obniżeniu ciśnienia i czy taki stan rzeczywiście występuje w instalacji. W pracy ciągłej dobór musi uwzględniać możliwość usuwania kondensatu bez oczekiwania na nieprzewidziane wyłączenie.

Automatyka spustu nie zastępuje kontroli jego drożności, a przepływ przez filtr nie dowodzi sprawnego odprowadzania cieczy. Pozostaw miejsce na obsługę zbiorników i wymianę wkładów. Rodzaj spustu ustal z pełnego kodu wykonania lub dokumentacji; ręcznego spustu P31CA12GEMNTLNW nie należy przypisywać wszystkim stacjom P31 ani innym seriom.

Montaż i dane do zapytania

Zachowaj strzałkę przepływu, dopuszczoną pozycję i zakres temperatur dla danego wariantu. Przy temperaturach ujemnych trzeba dodatkowo zapobiec zamarzaniu kondensatu; zakres obudowy nie oznacza możliwości pracy z zamarzniętą wodą. Połączenia modułowe i uchwyty dobieraj do konkretnej serii. Osłona zbiornika lub blokada pokrętła nie potwierdza funkcji bezpieczeństwa całej maszyny.

Przed rozłączeniem zespołu odetnij zasilanie i usuń ciśnienie resztkowe z obsługiwanego obwodu. Sposób napełniania olejarki oraz terminy obsługi filtrów ustal według instrukcji. Nie wprowadzaj ani nie odstawiaj oleju automatycznie: urządzenie wcześniej smarowane może wymagać dalszego smarowania.

Pneumatig jako dystrybutor pneumatyki w Polsce pomaga dobrać stację do wymagań maszyny. Do zapytania podaj model odbiornika, wymagane smarowanie, filtrację, ciśnienie zasilania i robocze, przepływ chwilowy oraz cykl pracy. Dołącz gwint, temperaturę, oczekiwany sposób spustu i symbole istniejących modułów. Pozwala to sprawdzić wyposażenie konkretnego zestawu oraz wskazać informacje potrzebne do potwierdzenia doboru.
