Elektrozawory SIE dostępne w Pneumatig to rozdzielacze pneumatyczne YPC do montażu na odpowiednio dobranej płycie zaworowej. W tej kategorii porównasz wykonania 5/2 monostabilne i bistabilne, z korpusem o szerokości 18 lub 26 mm. Przy wyborze określ najpierw funkcję i sposób powrotu, następnie rozmiar montażowy, wymagany przepływ oraz kompletację cewki i przyłącza elektrycznego. Samo oznaczenie SIE nie wystarcza do potwierdzenia zgodności z istniejącą płytą.

SIE211, SIE220 czy SIE311?

Trzy modele różnią się sposobem sterowania lub wielkością korpusu. Poniższe dane dotyczą wskazanych kodów produktów, a nie wszystkich wykonań występujących w katalogu producenta:

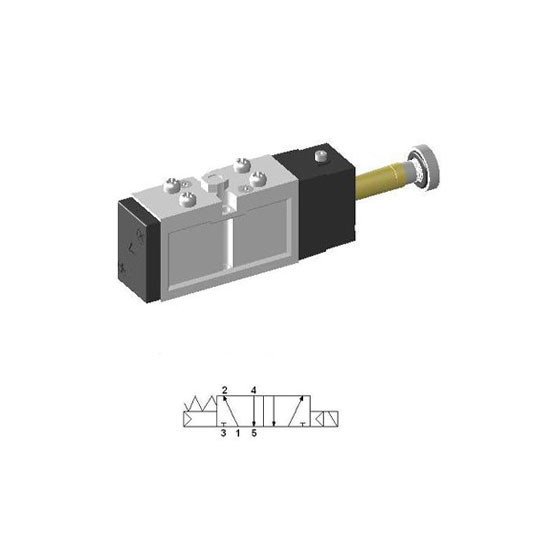

• YPC-SIE211-IP jest zaworem 5/2 monostabilnym o szerokości 18 mm. Powrót realizują powietrze i sprężyna. Karta podaje przepływ 700 l/min przy ciśnieniu 5 bar.
• YPC-SIE220-IP ma funkcję 5/2 bistabilną, szerokość 18 mm i przepływ 700 l/min przy 5 bar. W polu metody powrotu wskazano „brak”, więc nie należy traktować go jako wersji z samoczynnym powrotem po wyłączeniu sygnału.
• YPC-SIE311-IP jest wykonaniem 5/2 monostabilnym z powrotem powietrze plus sprężyna. Ma szerokość 26 mm, a podany przepływ wynosi 1000 l/min przy 5 bar. Wymaga sprawdzenia płyty właściwej dla tego rozmiaru.

Jeżeli odtwarzasz sterowanie istniejącej maszyny, porównaj pełny kod starego zaworu i jego symbol pneumatyczny. SIE211 i SIE220 mają tę samą szerokość oraz podaną przepustowość, lecz odmienne zachowanie po ustaniu sterowania. Z kolei SIE311 zachowuje funkcję monostabilną, ale zmienia gabaryt i parametr przepływu. Żadna z tych różnic nie powinna zostać pominięta przy zamawianiu części zamiennej.

Funkcja 5/2 i położenie po zaniku sygnału

Rozdzielacz 5/2 ma pięć dróg i dwa położenia przełączania. W obwodzie siłownika dwustronnego działania umożliwia naprzemienne zasilanie komór i odprowadzanie powietrza z przeciwnej strony. Nie ma dodatkowego położenia środkowego charakterystycznego dla funkcji 5/3. Jeśli projekt wymaga określonego stanu środkowego, porównaj właściwe wykonania w szerszej kategorii elektrozaworów pneumatycznych.

Dla SIE211-IP i SIE311-IP trzeba uwzględnić powrót wspomagany powietrzem oraz wymagania pilota. Dla bistabilnego SIE220-IP wyłączenie sygnału nie jest poleceniem samoczynnego powrotu; potrzebne jest przeciwne sterowanie. W dokumentacji układu ustal osobno reakcję na utratę sygnału, napięcia i ciśnienia. Oznaczenie monostabilności nie określa samo w sobie kierunku ruchu siłownika, ponieważ ten zależy również od podłączenia jego komór.

Płyta zaworowa: sprawdź interfejs, a nie tylko nazwę ISO

Montaż płytowy wymaga dopasowania powierzchni przyłączeniowej zaworu do konkretnej podstawy. Porównaj szerokość korpusu, rozstaw mocowania, rozmieszczenie kanałów, uszczelkę i sposób doprowadzenia powietrza do pilota. Wykonania 18 i 26 mm należy sprawdzać oddzielnie. Sam napis ISO albo podobny wygląd nie stanowią potwierdzenia, że zawór można przykręcić do dowolnej płyty bez zmian.

Przy wymianie jednego elementu w istniejącym zespole potrzebne jest również oznaczenie podstawy. Przy nowym zespole ustal liczbę stanowisk, przyłącza zasilania, wyjścia do odbiorników oraz wydechy. Dobór zaworu na płytę nie określa jeszcze rodzaju wspólnego okablowania ani komunikacji ze sterownikiem. Te elementy trzeba ustalić dla kompletnego zespołu, zamiast przypisywać je automatycznie całej serii SIE.

Ciśnienie pilota i warunki porównania przepływu

Karty YPC-SIE211-IP, YPC-SIE220-IP i YPC-SIE311-IP podają pilot wewnętrzny, zakres ciśnienia 1,5–10 bar oraz temperaturę pracy 5–60°C. Dolna granica ciśnienia jest istotnym warunkiem doboru, dlatego nie wystarczy porównać wyłącznie wartości maksymalnej 10 bar. Wymienione wykonania nie mają w tych kartach potwierdzenia pracy od zerowego ciśnienia.

Wartości 700 i 1000 l/min pozwalają porównać deklarowane parametry konkretnych modeli, jednak karty wskazują tylko ciśnienie 5 bar, bez pełnego opisu spadku ciśnienia i warunków odniesienia objętości. Nie należy na tej podstawie obiecywać określonego czasu skoku siłownika ani zamieniać jednostki na Nl/min. Do doboru przepustowości przygotuj średnicę i skok siłownika, wymagane czasy ruchu, ciśnienie przy zaworze oraz dane przewodów i przyłączy. Większa wartość katalogowa nie zastępuje sprawdzenia całego obwodu.

Cewka, wtyczka i zawartość zamawianego zestawu

Pełne wykonanie elektryczne trzeba ustalić osobno od funkcji pneumatycznej. Sprawdź napięcie znamionowe, oznaczenie AC lub DC, a dla prądu przemiennego także częstotliwość. Kod zaworu zakończony IP nie jest kompletną informacją o napięciu cewki. Przed zakupem potwierdź, czy zamawiana pozycja obejmuje cewkę, wtyczkę i podstawę, czy elementy te wymagają odrębnego doboru.

Kategorie cewek do elektrozaworów oraz wtyczek do cewek pomagają przejść do odpowiedniego osprzętu. Są to grupy do dalszego dopasowania, nie deklaracja zgodności każdej pozycji z każdym SIE. Porównaj wykonanie elektromagnesu, złącze i jego wyposażenie z dokumentacją konkretnego zestawu.

Do zapytania do Pneumatig dołącz pełny symbol zaworu, oznaczenie płyty, zdjęcie schematu pneumatycznego oraz dane cewki. Podaj też minimalne i maksymalne ciśnienie, temperaturę pracy i wymagane zachowanie napędu po ustaniu sterowania. Przy budowie nowego układu uzupełnij te informacje o parametry siłownika oraz liczbę potrzebnych stanowisk. Pozwala to sprawdzić zarówno właściwy model SIE, jak i elementy niezbędne do jego montażu oraz podłączenia.
