Siłowniki profilowe C-H ISO 15552 — dobór wykonania i zamiennika

Siłownik C-H dobierz według średnicy tłoka, skoku, siły potrzebnej w obu kierunkach oraz wymiarów montażowych. Zgodność z ISO 15552 ułatwia porównanie zabudowy, ale przed wymianą trzeba sprawdzić również mocowania, zakończenie tłoczyska, przyłącza, czujniki i warunki pracy. Ten sam napis „ISO 15552” na dwóch siłownikach nie potwierdza samodzielnie zgodności całego zespołu.

Konfigurator C-H na tej stronie udostępnia średnice tłoka 32, 40, 50, 63, 80, 100, 125, 160 i 200 mm, pole skoku oraz warianty uszczelnienia: standard, NBR, viton i viton + metal. Dostępność połączenia średnicy, skoku i uszczelnienia należy potwierdzić dla wybranego wykonania. Wpisanie skoku w formularzu nie zastępuje sprawdzenia wytrzymałości tłoczyska i warunków montażu.

Co oznacza ISO 15552 przy wymianie siłownika?

ISO 15552:2018 określa serię wymiarów podstawowych, montażowych i akcesoriów dla siłowników z odłączanymi mocowaniami, z pojedynczym lub przechodnim tłoczyskiem. Publiczny zakres normy obejmuje średnice od 32 do 320 mm i serię ciśnieniową 10 bar. Zakres normy jest szerszy niż zestaw średnic widocznych w naszym konfiguratorze; nie stanowi deklaracji dostępności każdego rozmiaru ani równoważności wszystkich parametrów roboczych.

Rysunek porównuj razem z akcesoriami pozostającymi w maszynie. Wymiary oznaczone jako zależne od skoku trzeba przeliczyć dla zamawianej długości, a nie odczytać wyłącznie z ilustracji bazowej. Uwzględnij miejsce na złączki, promień prowadzenia przewodów i możliwość regulacji amortyzacji po zamontowaniu napędu. W przypadku modyfikowanego tłoczyska potrzebny jest rysunek rzeczywistej części.

Konkretny przykład: C-H-040-0100

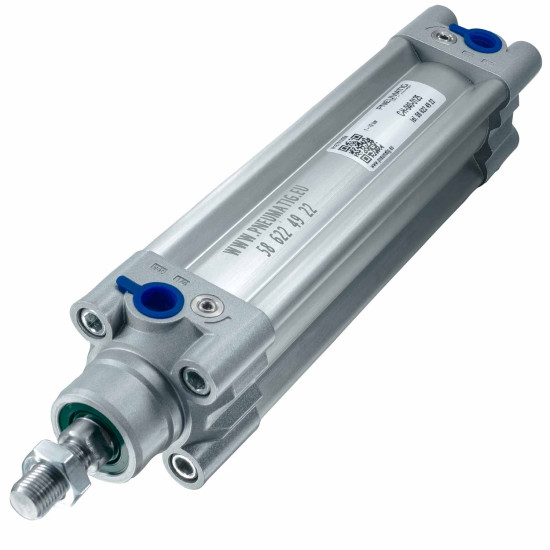

Siłownik C-H-040-0100, 40 × 100 mm ma średnicę tłoka 40 mm, skok 100 mm, działanie dwustronne i przyłącza G 1/4″. Karta wskazuje zakres ciśnienia 1–10 bar, gwint tłoczyska M12 × 1,25 oraz regulowaną amortyzację pneumatyczną. Opis tego produktu potwierdza pierścień magnetyczny i rowki typu T do montażu czujnika. Są to dane tej karty, a nie wspólne wartości dla wszystkich średnic C-H.

W karcie występują rozbieżne zakresy temperatur pomiędzy opisem i tabelą danych. Dlatego zakres cieplny konkretnego zamawianego wykonania wymaga potwierdzenia; nie należy wybierać wyższej granicy na podstawie samej nazwy uszczelnienia. Przy zamówieniu podaj temperaturę powietrza i otoczenia, warunki zapylenia oraz kontakt z cieczami lub środkami myjącymi.

Siła wysuwu i powrotu — przykład obliczeniowy C-H 40 × 100

Dla geometrii wskazanej w rysunku konfiguratora C-H 40 × 100 przyjmujemy tłok D = 40 mm i tłoczysko d = 16 mm. Powierzchnia pełna A₁ = πD²/4 wynosi około 1256,6 mm², a pierścieniowa A₂ = π(D² − d²)/4 około 1055,6 mm². Przy braku przeciwciśnienia siłę teoretyczną liczymy jako F = pA, stosując przeliczenie 1 bar = 0,1 N/mm².

W tabeli ciśnienia są względne, a komora opróżniana ma założone nadciśnienie 0 bar. Wyniki zaokrąglono do pełnych niutonów. To obliczenia geometryczne, nie pomiar siły użytkowej ani deklaracja dopuszczalnego obciążenia maszyny. Dla tych samych warunków powrót daje około 84% siły wysuwu, ponieważ część powierzchni tłoka zajmuje tłoczysko.

Przy wysuwie z ciśnieniem 6 bar w komorze beztłoczyskowej i przeciwciśnieniem 1 bar po stronie tłoczyska bilans p₁A₁ − p₂A₂ daje około 648 N przed odjęciem tarcia. Zapas do wymaganego docisku 600 N wyniósłby tylko około 48 N przed uwzględnieniem oporów. Taki wynik nie potwierdza doboru napędu do 600 N. Należy uwzględnić rzeczywiste ciśnienia podczas ruchu, tarcie, przyspieszenie i zmienność obciążenia, zamiast stosować stały współczynnik sprawności dla każdej aplikacji.

Skok, prowadzenie i amortyzacja

Wydłużenie skoku zwiększa długość wysuniętego tłoczyska. Przy ściskaniu sprawdź wyboczenie dla rzeczywistej długości swobodnej i sposobu podparcia. Obciążenie poprzeczne wymaga osobnej oceny prowadzenia; nie wyznacza się go z tabeli siły osiowej. Dla detalu prowadzonego zewnętrznie dobierz połączenie, które nie wymusza przekoszenia siłownika. Pomocne są mocowania i akcesoria do siłowników Pneumatig, dobierane według rysunku, siły i wymaganej swobody ruchu.

Regulowana amortyzacja ogranicza uderzenie przy dojeździe do końca skoku, lecz jej zdolność trzeba porównać z energią ruchomego zespołu. Podaj masę, prędkość dojazdu i kierunek działania obciążenia. Regulacja amortyzacji nie zastępuje doboru zaworu i przepływu do czasu wysuwu oraz powrotu. Pełny bilans napędu i przygotowanie powietrza opisuje kategoria siłowników pneumatycznych.

Jakie dane przesłać do konfiguracji C-H?

Przygotuj średnicę i skok, wymaganą siłę w obu kierunkach, czasy ruchu, częstotliwość cykli, ciśnienie dostępne przy siłowniku oraz orientację montażu. Dołącz zdjęcie oznaczenia starego napędu, rysunek mocowań i informację, które elementy mają pozostać w maszynie. Dla czujników podaj sposób mocowania, napięcie i typ wejścia sterownika; obecność magnesu w tłoku nie potwierdza zgodności dowolnego czujnika.

Wykonanie do szczególnego środowiska wymaga dokumentacji kompletnego produktu. Materiał uszczelnienia lub korpusu nie stanowi samodzielnego potwierdzenia dopuszczenia spożywczego ani przeciwwybuchowego. Prześlij dane do doboru C-H, jeśli potrzebujesz potwierdzenia zamienności, nietypowego skoku lub warunków pracy. Przed montażem i próbą ruchu zabezpiecz obciążenie oraz odetnij i rozładuj ciśnienie zgodnie z procedurą maszyny.
