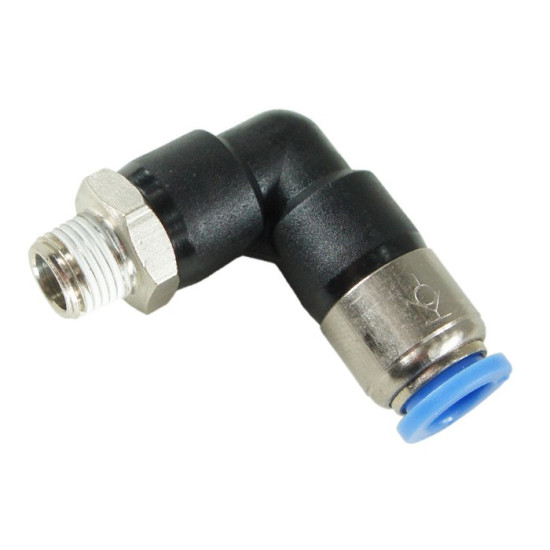

Złączki kątowe z zaworem odcinającym

Złączki kątowe z zaworem odcinającym łączą przewód pneumatyczny z przyłączem gwintowanym i mają wbudowaną funkcję odcięcia przepływu. Kolankowa forma pozwala wyprowadzić przewód pod kątem do osi przyłącza. W tej kategorii Pneumatig znajdziesz złączki wtykowe serii SPL na przewody o średnicy zewnętrznej 6, 8 i 10 mm, z gwintem zewnętrznym G 1/8″ lub G 1/4″. Wybieraj konkretną kombinację obu wymiarów: taki sam gwint nie oznacza takiego samego gniazda na przewód.

Który wariant SPL pasuje do przewodu i przyłącza?

Przed wyborem odczytaj oznaczenie przewodu oraz rodzaj i wielkość gwintu w urządzeniu. Liczba w milimetrach przy złączce odnosi się do zewnętrznej średnicy rurki, natomiast oznaczenie calowe opisuje przyłącze gwintowane. To dwa odrębne wymiary, których nie należy porównywać bezpośrednio. Aktualna oferta obejmuje następujące połączenia:

• PU-SPL-06-01: przewód 6 mm i gwint zewnętrzny G 1/8″.
• PU-SPL-06-02: przewód 6 mm i gwint zewnętrzny G 1/4″.
• PU-SPL-08-01: przewód 8 mm i gwint zewnętrzny G 1/8″.
• PU-SPL-08-02: przewód 8 mm i gwint zewnętrzny G 1/4″.
• PU-SPL-10-02: przewód 10 mm i gwint zewnętrzny G 1/4″.

Przykładowo, dla przewodu o średnicy zewnętrznej 8 mm i gniazda przeznaczonego pod przyłącze G 1/4″ punktem wyjścia jest PU-SPL-08-02. PU-SPL-08-01 zachowuje rozmiar przewodu, ale ma inne przyłącze. PU-SPL-06-02 zachowuje gwint, lecz wymaga przewodu 6 mm. Właściwa para wymiarów pozwala wskazać wariant do dalszej weryfikacji; nie zastępuje sprawdzenia ciśnienia, temperatury i materiału przewodu.

Jeśli potrzebujesz rozmiaru niewymienionego na liście, podaj go w zapytaniu do Pneumatig. Nie wybieraj najbliższej średnicy ani nie próbuj dopasować rurki siłą. Przy wymianie złączki warto porównać pełne oznaczenie starej części, a nie tylko jej wygląd lub rozmiar klucza.

Funkcja odcięcia a sposób obsługi instalacji

Wbudowany zawór jest cechą odróżniającą tę rodzinę od zwykłego kolanka wtykowego. Przed zastosowaniem ustal jednak sposób jego zadziałania i wymagany kierunek przepływu dla wybranego wykonania. Samo określenie „odcinający” nie oznacza ręcznej regulacji natężenia przepływu, możliwości ustawienia prędkości siłownika ani funkcji odpowietrzania całego odbiornika.

Odcięcie dopływu i usunięcie ciśnienia z odłączanego odcinka to osobne czynności. W przewodzie lub urządzeniu może pozostać sprężone powietrze. Przed rozłączeniem wyłącz zasilanie odpowiedniego odcinka, usuń ciśnienie zgodnie z procedurą maszyny i zabezpiecz napędy przed niezamierzonym ruchem. Nie traktuj obecności zaworu w złączce jako potwierdzenia, że przewód można bezpiecznie wypiąć pod ciśnieniem.

Gdy projekt wymaga sterowanego odcinania, odpowietrzania albo regulacji przepływu podczas pracy, dobierz element o udokumentowanej funkcji odpowiadającej temu zadaniu. Nazwa podobnego kolanka ani wspólna średnica przewodu nie potwierdzają zamienności zaworów.

Przewód, gwint i warunki pracy

Po sprawdzeniu wymiarów dobierz przewód odpowiedni do połączenia wtykowego. Znaczenie mają materiał, tolerancja średnicy zewnętrznej oraz stan powierzchni w miejscu uszczelnienia. Dwie rurki o nominalnej średnicy 8 mm mogą różnić się materiałem i wykonaniem, dlatego zgodności nie należy ustalać wyłącznie na podstawie pomiaru suwmiarką. W zapytaniu podaj oznaczenie przewodu i jego producenta lub dokumentację.

Zakres ciśnienia i temperatury należy potwierdzić dla konkretnej złączki oraz przewodu, z uwzględnieniem warunków ich pracy. Nie przenoś wartości podanych dla innej serii złączek na wariant SPL. Jeżeli odbiornik wymaga określonego przepływu, potrzebna jest również odpowiednia charakterystyka: większa średnica rurki sama nie potwierdza wydajności całego połączenia.

Sprawdź także oznaczenie gwintu gniazda i przewidziany sposób uszczelnienia. Nie zakładaj zgodności różnych rodzajów gwintów tylko dlatego, że mają ten sam nominalny rozmiar calowy. Sposób dokręcania i uszczelnienia dobieraj do dokumentacji konkretnego połączenia; opis całej grupy złączek nie zastępuje instrukcji wybranego wykonania.

Miejsce na kolanko i poprawne osadzenie rurki

Przy zabudowie uwzględnij przestrzeń na korpus, narzędzie montażowe oraz obsługę pierścienia zwalniającego przewód. Rurka powinna wychodzić ze złączki bez ostrego zagięcia i naprężeń bocznych. Jeżeli przewód ma być prowadzony w osi przyłącza, sprawdź złączki proste z zaworem odcinającym. Pozostałe układy przyłączy można porównać w kategorii złączek wtykowych.

Końcówkę przewodu przygotuj prostopadle, bez spłaszczenia i uszkodzeń powierzchni. Wsuń ją do pełnego osadzenia i sprawdź zamocowanie lekkim pociągnięciem. Po uruchomieniu skontroluj szczelność połączenia. Przewód porysowany w miejscu uszczelnienia, zdeformowany lub niezgodny wymiarowo wymaga poprawienia albo wymiany, a nie mocniejszego wciskania w złączkę.

Do zapytania o dobór dołącz średnicę zewnętrzną i materiał przewodu, oznaczenie gwintu, ciśnienie, temperaturę oraz opis wymaganej funkcji odcięcia. Zdjęcie miejsca montażu i symbol wymienianej części pomogą sprawdzić także zabudowę. Po ustaleniu tych danych porównaj właściwy SKU z kartą produktu i aktualną ofertą Pneumatig.
