Nyple pneumatyczne z gwintami zewnętrznymi

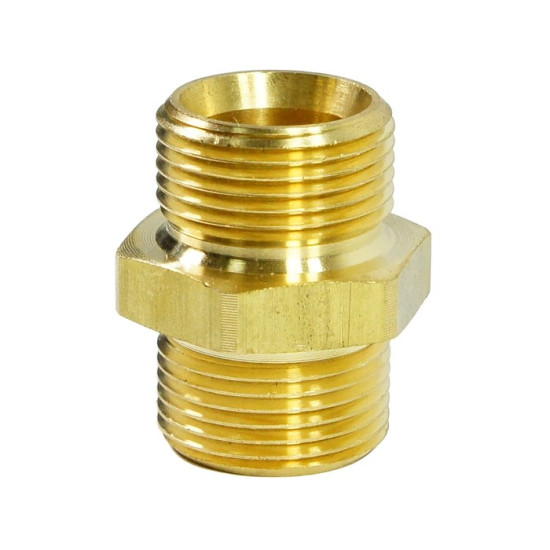

Nypel pneumatyczny z dwoma gwintami zewnętrznymi służy do połączenia dwóch elementów wyposażonych w odpowiednie gwinty wewnętrzne. Przy wyborze sprawdź oba końce: standard i rozmiar gwintu, sposób uszczelnienia oraz miejsce na montaż. W tej kategorii Pneumatig znajdziesz nyple M5, warianty z gwintami G i nypel ze stali nierdzewnej 316L. Jednakowy rozmiar zapisany w calach nie wystarcza do potwierdzenia zamienności różnych wykonań.

Kiedy potrzebny jest nypel ZZ?

Oznaczenie ZZ opisuje dwa gwinty zewnętrzne. Taki element dobiera się do dwóch portów z gwintami wewnętrznymi, na przykład przy łączeniu armatury w układzie sprężonego powietrza. Najpierw ustal oznaczenia portów urządzeń, a dopiero później kod łącznika. Nypel nie zmienia rodzaju przyłącza na wężowe: jeśli po drugiej stronie ma być podłączony przewód, potrzebna jest także końcówka odpowiednia do tego przewodu.

Ta kategoria skupia nyple o jednakowym nominalnym rozmiarze obu końców. Gdy porty mają różne rozmiary i oba wymagają gwintu zewnętrznego łącznika, sprawdź nyple redukcyjne. Przy innej konfiguracji końców lub kierunku połączenia przejdź do elementów złącznych do pneumatyki. Dobór właściwej geometrii jest wcześniejszym krokiem niż wybór materiału czy rozmiaru klucza.

Rozmiary i kody nypli w ofercie Pneumatig

Kod produktu pozwala jednoznacznie wskazać wariant w zamówieniu i dokumentacji urządzenia. Nie zastępuje jednak porównania jego przyłączy z portami, które mają zostać połączone. Warianty z dwoma gwintami zewnętrznymi można rozróżnić następująco:

• SZ-N-00: M5 po obu stronach. Nypel M5 SZ-N-00 jest odrębnym wykonaniem metrycznym; nie należy zastępować go wariantem calowym na podstawie podobnego wyglądu.

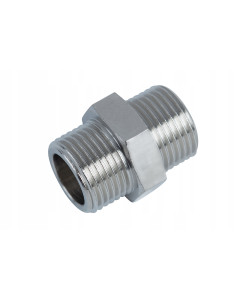

• SZ-N-01: G 1/8; SZ-N-02: G 1/4; SZ-N-03: G 3/8. Karty tych kodów wskazują mosiądz niklowany. Przykładowo nypel SZ-N-02 z gwintami G 1/4 ma dwa zewnętrzne przyłącza tego rozmiaru.
• SZ-N-04: G 1/2; SZ-N-05: G 3/4; SZ-N-06: G 1. Te warianty również opisano w kartach jako wykonane z mosiądzu niklowanego.
• SZ-SSN12: nypel nierdzewny 1/2 ze stali 316L. Karta podaje gwint 1/2 BSP. Przed zamianą innego nypla trzeba doprecyzować wykonanie gwintu i uszczelnienie; samo określenie BSP nie rozstrzyga tu wszystkich cech połączenia.

Gwint G i uszczelnienie to dwa odrębne elementy doboru

Przy identyfikacji połączenia odróżnij oznaczenie G od metrycznego M5 oraz od innych standardów rurowych, w tym NPT. Dopasowanie obejmuje nie tylko nominalną wielkość, lecz także standard i geometrię współpracujących końców. Jeżeli oznaczenie na urządzeniu jest nieczytelne, ustal je z dokumentacji albo pomiaru średnicy, skoku i przebiegu średnicy wzdłuż gwintu.

W połączeniach z gwintem walcowym szczelność wymaga rozwiązania przewidzianego konstrukcyjnie, na przykład odpowiedniej uszczelki lub powierzchni uszczelniającej. Samo skręcenie dwóch zgodnych gwintów nie rozstrzyga, gdzie następuje uszczelnienie. Sprawdź dokumentację portu i łącznika, a także miejsce oparcia uszczelki. Nie zakładaj, że dowolna podkładka pasuje do każdego nypla ani że jest dostarczana wraz z nim. Wybór uszczelnienia należy zakończyć przed montażem, z uwzględnieniem medium i warunków pracy.

Dobór materiału i warunków pracy

Mosiądz niklowany oraz stal nierdzewna 316L są w tej kategorii przypisane do konkretnych produktów. Wybór wykonania powinien wynikać ze specyfikacji instalacji, medium i otoczenia. Jeśli wymagany jest określony materiał, podaj jego oznaczenie w zamówieniu. Sama zmiana na wariant nierdzewny nie potwierdza zgodności przyłączy i nie zamyka oceny całego połączenia.

Ciśnienie i temperaturę sprawdzaj dla wybranego kodu oraz zastosowanego uszczelnienia. Nie przyjmuj jednego zakresu dla wszystkich nypli widocznych w kategorii. Przy pracy w podwyższonej temperaturze potrzebne jest potwierdzenie dopuszczalnego ciśnienia w tych warunkach, a nie tylko odczyt dwóch osobnych wartości maksymalnych. Jeśli karta nie zawiera danych wymaganych przez projekt, do zapytania dołącz rzeczywiste warunki, zamiast uzupełniać brak parametrami podobnego elementu.

Przykład wyboru i dane do zamówienia

Jeżeli dokumentacja obu urządzeń określa porty jako G 1/4 z gwintem wewnętrznym, SZ-N-02 odpowiada wstępnie wymaganej konfiguracji gwintów zewnętrznych. Następnie trzeba potwierdzić uszczelnienie, długość zabudowy, dostęp do klucza i warunki pracy. Jest to przykład zawężenia wyboru, nie potwierdzenie zgodności z dowolnym zaworem czy kolektorem oznaczonym 1/4.

Przy wymianie istniejącego nypla przygotuj kod starego elementu, oznaczenia obu portów i zdjęcia powierzchni uszczelniających. Podaj także medium, ciśnienie, temperaturę oraz ograniczenia przestrzeni montażowej. Jeżeli potrzebujesz porównania wykonania mosiężnego z nierdzewnym, zaznacz, które wymaganie powoduje zmianę materiału. Tak przygotowane zapytanie do Pneumatig pozwala odnieść wybór do konkretnego połączenia, a przy zakupie kolejnych sztuk zachować jednoznaczny kod produktu.
