Zwijadła pneumatyczne do sprężonego powietrza

Zwijadło pneumatyczne pozwala doprowadzić sprężone powietrze do narzędzia, a po pracy uporządkować wąż na bębnie. Powietrze przepływa przez przewód; w modelach z automatycznym powrotem za zwijanie odpowiada mechanizm sprężynowy. Dzięki temu operator wysuwa tylko potrzebny odcinek, nie układa całego węża na posadzce i może wygodnie pracować w różnych częściach stanowiska.

Dobór nie powinien zaczynać się od samej długości. Zwijadło musi zapewnić odpowiedni przepływ i ciśnienie przy narzędziu, pasować przyłączami do instalacji oraz dać się zamontować tak, aby przewód wracał do bębna bez ocierania o krawędzie. Znaczenie mają więc średnica wewnętrzna, odcinek roboczy i zasilający, oba gwinty, dopuszczalne ciśnienie oraz wykonanie otwarte lub osłonięte.

Jak działa automatyczne zwijanie przewodu?

Podczas wysuwania węża napinana jest sprężyna znajdująca się w zwijadle. Mechanizm zapadkowy może zatrzymać przewód w potrzebnym położeniu, a po zwolnieniu blokady sprężyna nawija go z powrotem na bęben. Dokładny sposób obsługi blokady trzeba sprawdzić w instrukcji wybranego modelu, ponieważ nie należy zakładać jednej sekwencji ruchów dla wszystkich zwijadeł.

W czasie powrotu przewód należy prowadzić i kontrolować jego prędkość. Nie wolno puszczać końcówki swobodnie ani wkładać dłoni lub przedmiotów w prowadnicę. Prawidłowo ustawione zwijadło prowadzi wąż możliwie prosto, bez stałego tarcia o bok otworu. Ma to znaczenie zarówno dla wygody, jak i dla równomiernego układania kolejnych zwojów.

Jak dobrać zwijadło do narzędzia i stanowiska?

Kryterium	Co sprawdzić przed wyborem
Przepływ i ciśnienie	Zapotrzebowanie narzędzia oraz ciśnienie wymagane podczas pracy, a nie tylko ciśnienie ustawione przy sprężarce.
Średnica wewnętrzna	Musi odpowiadać poborowi powietrza. Zbyt mała średnica na długiej trasie zwiększa ograniczenia przepływu.
Długość	Odcinek roboczy powinien pokrywać zasięg stanowiska. W oznaczeniach typu 14 + 1 m druga wartość może opisywać osobny przewód zasilający.
Wejście i wyjście	Sprawdź osobno rozmiar i rodzaj obu gwintów. Przyłącze od strony instalacji nie zawsze jest takie samo jak przyłącze na końcu roboczym.
Montaż i obudowa	Uwzględnij miejsce mocowania, kierunek rozwijania, przestrzeń ruchu oraz to, czy potrzebny jest łatwy wgląd w bęben, czy jego osłonięcie.

Średnica i długość mają wpływ na pracę narzędzia

Im większy pobór powietrza i dłuższa trasa, tym ważniejsza staje się właściwa średnica wewnętrzna przewodu. Na warunki przy odbiorniku wpływają także złączki, redukcje i inne miejscowe opory. Dlatego wąż o dużym zasięgu nie powinien być dobierany wyłącznie według tego, czy fizycznie sięga do miejsca pracy. Najpierw warto znać zużycie powietrza przez narzędzie i wymagane ciśnienie robocze, a następnie ocenić całą drogę od instalacji do odbiornika.

W ofercie Mavel Roll Compact MAV-808075 ma przewód 12 m o średnicy wewnętrznej 8 mm i maksymalne ciśnienie 15 bar. Roll Profi Open MAV-860650 oferuje 16 m odcinka roboczego oraz 2 m zasilającego, średnicę wewnętrzną 10 mm i maksymalne ciśnienie 20 bar. Wariant MAV-860660 ma odpowiednio 13 + 2 m, średnicę wewnętrzną 13 mm i maksymalne ciśnienie 20 bar. Dane dotyczą wymienionych modeli; przy wyborze trzeba dodatkowo sprawdzić temperaturę, medium i warunki kompletnego połączenia.

Dlaczego trzeba sprawdzić oba przyłącza?

Zwijadło łączy instalację stacjonarną z ruchomym przewodem, dlatego ma stronę zasilającą i roboczą. Gwinty po obu stronach mogą różnić się średnicą, a także wykonaniem wewnętrznym lub zewnętrznym. Przykładowo w potwierdzonych wariantach występują konfiguracje z wejściem 1/2 cala i wyjściem 3/8 cala, ale są też modele z gwintami tej samej wielkości. Przed zamówieniem trzeba więc sprawdzić oba końce oraz zaplanować szybkozłącze, wtyk albo redukcję. Sama wartość widoczna w filtrze kategorii może nie opisywać całego układu przyłączy.

Otwarta rama czy osłonięty bęben?

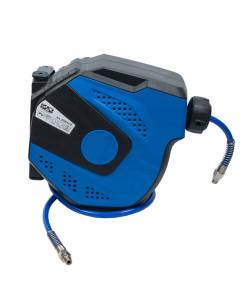

W zwijadle otwartym bęben i sposób układania przewodu są widoczne. Ułatwia to oględziny oraz dostęp serwisowy, co bywa przydatne w warsztacie i przy częstej kontroli sprzętu. Wykonanie osłonięte ogranicza bezpośredni kontakt bębna z otoczeniem i pomaga utrzymać uporządkowaną zabudowę stanowiska. Nie oznacza to jednak automatycznie określonego stopnia ochrony. Materiał obudowy, dopuszczalne środowisko, temperatura pracy i odporność na czynniki zewnętrzne muszą wynikać z karty wybranego modelu.

Miejsce montażu powinno zapewniać pewne mocowanie oraz swobodną pracę przewodu. Trzeba uwzględnić kierunek, z którego operator będzie go wyciągał, zasięg ruchu uchwytu i położenie przyłącza zasilającego. Jeśli przewód przy każdym zwijaniu wraca pod ostrym kątem, warto zmienić lokalizację albo orientację urządzenia zamiast traktować prowadnicę jak stały punkt tarcia.

Kontrola zwijadła podczas eksploatacji

Okresowy przegląd powinien obejmować stan węża, szczelność połączeń, poprawność nawijania, działanie sprężyny i blokady oraz stabilność mocowania. Pęknięcia, przetarcia, nieszczelności lub nierówne układanie przewodu wymagają zatrzymania pracy i ustalenia przyczyny. Zwijadła nie należy podłączać do ciśnienia wyższego niż wartość dopuszczona dla konkretnego modelu. Do mediów innych niż sprężone powietrze można je stosować tylko wtedy, gdy karta i instrukcja konkretnego modelu wyraźnie to dopuszczają.

Zwijadło czy przewód spiralny?

Bęben sprawdza się tam, gdzie potrzebny jest większy, regularnie wykorzystywany zasięg i stałe miejsce odkładania węża. Przy krótszym połączeniu, małej przestrzeni roboczej lub lekkim narzędziu prostszym rozwiązaniem może być przewód spiralny do sprężonego powietrza. Jeżeli potrzebujesz dobrać sam materiał i konstrukcję węża do innych warunków, zobacz także pełną kategorię przewodów pneumatycznych i zwijadeł.

Do konsultacji przygotuj pobór powietrza i wymagane ciśnienie narzędzia, potrzebny zasięg, średnicę obecnej instalacji, oba przyłącza, miejsce montażu oraz warunki otoczenia. Na tej podstawie Pneumatig pomoże porównać odpowiednie zwijadła bez zgadywania kompatybilności po samej długości przewodu.
