Zawory pneumatyczne ISO-P w ofercie Pneumatig obejmują rozdzielacze YPC serii SIP do zabudowy na odpowiednio dobranych płytach i blokach zaworowych. Wybór wymaga ustalenia rozmiaru montażowego, funkcji 5/2 lub 5/3, sposobu powrotu oraz parametrów przepływu i ciśnienia. Nazwa kategorii ISO-P i kod produktu SIP odnoszą się tutaj do zaworów sterowanych sygnałem pneumatycznym. Przy wymianie elementu na istniejącej płycie zacznij od pełnego oznaczenia zaworu i rysunku połączenia, a dopiero potem porównuj przepustowość.

Rozmiar ISO i płyta montażowa: co sprawdzić przed wymianą?

W tej kategorii występują warianty rodzin SIP200, SIP300, SIP400 i SIP500. Nie tworzą one jednego uniwersalnego interfejsu montażowego. Karta SIP211 wskazuje ISO-0 oraz ISO 15407-1 / VDMA 24563, natomiast SIP411 jest opisany jako ISO-1, a SIP511 jako ISO-2. Nie należy więc przypisywać wszystkim zaworom ISO-P jednej normy ani zakładać, że dowolny zawór oznaczony ISO będzie pasował do posiadanej płyty.

Porównaj położenie kanałów zasilania, wyjść roboczych i wydechów, rozmieszczenie mocowań oraz uszczelnienie pomiędzy zaworem a podstawą. Sprawdź również sposób doprowadzenia sygnału sterującego i miejsce na przewody. Wymiary zestawu zaworu z płytą mogą różnić się od wymiarów samego rozdzielacza, dlatego do kontroli zabudowy potrzebny jest rysunek zamawianego wykonania. Przy zakupie ustal oddzielnie, czy potrzebujesz samego zaworu, czy także podstawy i elementów montażowych.

Rozmiar zaworu nie jest oznaczeniem średnicy tłoka siłownika. Nie dobieraj napędu przez przyporządkowanie liczby z wymiarów korpusu do średnicy siłownika. Jeśli szukasz innego sposobu zabudowy lub rodziny rozdzielaczy, porównaj dostępne zawory sterowane pneumatycznie.

Przykłady zaworów SIP 5/2 monostabilnych

Poniższe modele mają funkcję 5/2 monostabilną i powrót opisany jako powietrze ze sprężyną. Karty podają dla nich różne przepływy przy 5 bar, co pomaga porównać warianty przed sprawdzeniem szczegółów zabudowy:

• YPC-SIP211: rozmiar ISO-0, przepływ 700 l/min przy 5 bar.
• YPC-SIP311: oznaczenie ISO-0 w karcie, przepływ 1000 l/min przy 5 bar; wymaga sprawdzenia własnego rysunku, nie płyty dobranej do SIP211.
• YPC-SIP411: rozmiar ISO-1, przepływ 1600 l/min przy 5 bar.
• YPC-SIP511: rozmiar ISO-2, przepływ 3500 l/min przy 5 bar.

Dla tych czterech konkretnych modeli karty określają zakres ciśnienia 1,5–10 bar i temperatury 5–60°C. Wartości przepływu zachowują warunek 5 bar podany w opisie produktu. Nie są gotową informacją o czasie wysuwu siłownika ani podstawą do zamiany jednostki na Nl/min bez znajomości warunków odniesienia. Do oceny wymaganej przepustowości przygotuj średnicę i skok napędu, wymagany czas ruchu oraz dane przewodów i pozostałych elementów toru pneumatycznego.

Monostabilny czy bistabilny: funkcja powrotu ma znaczenie

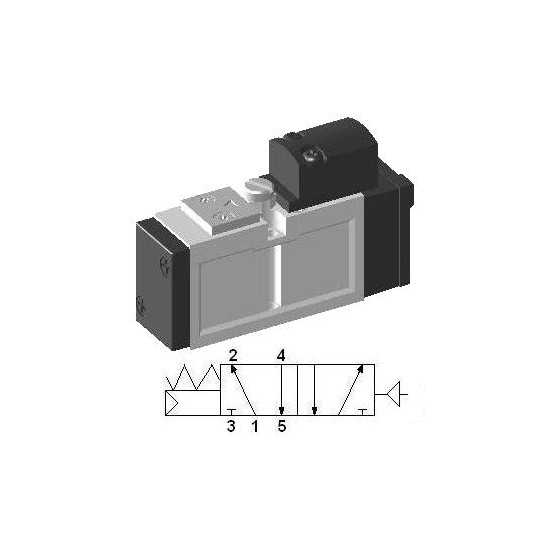

SIP211 ma pneumatyczny sygnał przełączenia oraz powrót powietrzno-sprężynowy. Z kolei YPC-SIP220 jest rozdzielaczem 5/2 bistabilnym, bez powrotu sprężynowego wskazanego w karcie. Jego schemat pokazuje sterowanie z dwóch stron. Te wykonania nie są zamienne pod względem sposobu zadawania ruchu, nawet gdy porównujesz zawory z tej samej rodziny montażowej.

Przy zamianie porównaj symbol pneumatyczny z układem sterującym maszyny. Ustal, który sygnał przełącza zawór, jak następuje powrót i jakie zachowanie jest wymagane po zaniku sygnału. Osobno rozpatrz utratę zasilania powietrzem i ponowne uruchomienie. Nie traktuj samego określenia „monostabilny” jako potwierdzenia bezpiecznej pozycji całej maszyny.

Trzy wersje środka 5/3 w rodzinie SIP200

Położenie środkowe określa połączenia kanałów, dlatego przy zamawianiu zaworu 5/3 nie wystarcza samo oznaczenie liczby dróg i położeń. W rodzinie SIP200 dostępne są trzy odrębne wykonania z powrotem sprężynowym:

• YPC-SIP233 ma środek zablokowany: schemat pokazuje odcięcie kanałów w położeniu środkowym.
• YPC-SIP243 ma środek odpowietrzony: wyjścia robocze są połączone z wydechami, a zasilanie odcięte.
• YPC-SIP253 ma środek napowietrzony: zasilanie jest doprowadzone do obu wyjść roboczych, a wydechy zamknięte.

Karty SIP233, SIP243 i SIP253 podają zakres ciśnienia 2–10 bar oraz temperatury 5–60°C. Ich dolna granica ciśnienia różni się od wskazanych wyżej wersji 5/2. Przed zastąpieniem zaworu dwupołożeniowego trójpołożeniowym sprawdź więc zarówno wymagane połączenia, jak i warunki zasilania. Funkcji środka nie należy utożsamiać z potwierdzeniem utrzymania obciążenia lub bezpiecznego zatrzymania maszyny; taki wymóg trzeba rozstrzygnąć dla całego układu.

Dane potrzebne do zamówienia i uruchomienia

Do zapytania w Pneumatig dołącz pełny kod zaworu, zdjęcie symbolu, oznaczenie płyty i jej rysunek. Podaj funkcję 5/2 lub dokładny rodzaj środka 5/3, wymagany sposób powrotu, ciśnienie robocze, dostępne ciśnienie sterujące, medium i temperaturę. Zakres ciśnienia roboczego z karty nie zastępuje sprawdzenia wymagań sygnału pilota. Jeżeli wymieniasz zawór w istniejącej maszynie, pomocne będą także oznaczenia podłączonych kanałów i opis oczekiwanej sekwencji ruchu.

Przed montażem uzgodnij właściwe uszczelnienie, mocowania i wymagania dotyczące przygotowania powietrza dla konkretnego wykonania. Nie zakładaj szczególnej odporności środowiskowej ani dopuszczeń wyłącznie na podstawie pneumatycznego sposobu sterowania. Po wyborze modelu sprawdź jego aktualną kartę i dokumentację, a przy niejednoznacznym oznaczeniu prześlij dane istniejącego zaworu do Pneumatig przed złożeniem zamówienia.
