Sprężarki tłokowe Atlas Copco LT

Olejowe sprężarki Atlas Copco LT w tej kategorii obejmują wykonania na 15, 20 i 30 bar. Są to sprężarki dwustopniowe, przeznaczone do instalacji wymagających odpowiedniego ciśnienia i przepływu sprężonego powietrza. Dobór należy oprzeć na pełnym oznaczeniu urządzenia: wersja ciśnieniowa, moc silnika i kompletacja ze zbiornikiem lub bez niego rozstrzygają o przydatności konkretnego modelu. Zakres rodziny nie oznacza, że każde urządzenie LT może pracować przy 30 bar.

LT na 15, 20 czy 30 bar?

Ciśnienie maksymalne jest parametrem określonego wykonania. Nie można traktować dwóch sprężarek o tej samej mocy silnika jako zamiennych, jeśli mają zasilać odbiorniki wymagające innego ciśnienia. Różnice dobrze pokazują trzy modele dostępne w ofercie Pneumatig:

• Atlas Copco LT2-15, SKU AC-8115420708: ciśnienie maksymalne 15 bar, dwa stopnie sprężania, silnik 1,5 kW, zasilanie 400 V, wykonanie bez wbudowanego zbiornika.
• Atlas Copco LT2-20, SKU AC-8115420781: ciśnienie maksymalne 20 bar, dwa stopnie sprężania, silnik 1,5 kW, zasilanie 400 V, wykonanie bez wbudowanego zbiornika.
• Atlas Copco LT3-30, SKU AC-8115430798: ciśnienie maksymalne 30 bar, dwa stopnie sprężania, silnik 2,2 kW, zasilanie 400 V, wykonanie bez wbudowanego zbiornika.

LT2-15 i LT2-20 mają taką samą moc silnika, lecz różne wykonania ciśnieniowe. Wybór wersji 20 bar nie polega na podniesieniu nastawy urządzenia 15 bar. Dwustopniowa konstrukcja oznacza sprężanie powietrza w kolejnych etapach; sama liczba stopni nie określa ani wydajności, ani dopuszczalnego czasu pracy konkretnej sprężarki.

Ciśnienie przy odbiorniku i rzeczywista wydajność

Wymagane ciśnienie ustala się w punkcie użycia podczas poboru powietrza. Wartość maksymalna sprężarki nie jest gwarancją identycznego ciśnienia na końcu instalacji. Trzeba uwzględnić spadki na przewodach, armaturze i urządzeniach uzdatniających, a także zakres załączania i wyłączania sprężarki. Odbiornik wymagający określonego ciśnienia musi otrzymywać je również przy jednoczesnej pracy pozostałych urządzeń.

Osobno porównuje się dostarczany przepływ przy wymaganym ciśnieniu. FAD, czyli Free Air Delivery, to wydajność dostarczana przez sprężarkę, przeliczona na warunki na wlocie. Nie należy utożsamiać jej z wydajnością ssawną lub geometryczną pompy. Liczba w l/min wymaga sprawdzenia rodzaju wydajności, ciśnienia pomiaru, częstotliwości zasilania i warunków odniesienia. Gdy te informacje są niejednoznaczne, do końcowego doboru potrzebne jest potwierdzenie danych dokładnego kodu urządzenia.

Przy porównaniu wariantów LT nie wystarczy zatem zestawić mocy silników i maksymalnego ciśnienia. Najpierw określ zużycie powietrza przez proces, następnie sprawdź wydajność w odpowiednim punkcie pracy. Wyższe dopuszczalne ciśnienie nie oznacza automatycznie większej ilości powietrza dostępnej dla odbiorników.

Bez zbiornika, ze zbiornikiem czy w kompletacji FF?

Wersja bez wbudowanego zbiornika wymaga uwzględnienia instalacji, do której zostanie przyłączona. Przy rozbudowie istniejącego układu znaczenie mają dopuszczalne ciśnienie zbiornika, sposób sterowania, zabezpieczenia oraz zakres pracy pozostałych elementów. Sama możliwość mechanicznego podłączenia sprężarki nie potwierdza zgodności całego układu z wyższym ciśnieniem.

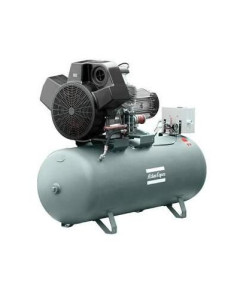

Jeśli potrzebny jest zespół na zbiorniku, konkretnym przykładem jest LT2-15-90, SKU AC-8115420179. Ta sprężarka ma zbiornik 90 l, ciśnienie maksymalne 15 bar i silnik 1,5 kW na 400 V. Pojemność zbiornika pozwala magazynować powietrze na krótkie szczyty poboru, ale nie zwiększa wydajności zespołu sprężającego. Przy długotrwałym poborze większym od dostarczanej wydajności zapas będzie się wyczerpywał.

Kompletacja FF, czyli Full Feature, wymaga sprawdzenia wyposażenia konkretnego zestawu. Katalog rodziny przewiduje różne technologie osuszania oraz odpowiednią filtrację, dlatego sam dopisek FF nie określa wszystkich parametrów przygotowania powietrza. Przed zamówieniem ustal skład zestawu, parametry osuszacza i wymagany ciśnieniowy punkt rosy. Nie należy przypisywać wszystkim wykonaniom FF jednakowej klasy czystości ani identycznego wyposażenia.

Uzdatnianie i profil obciążenia sprężarki LT

LT jest sprężarką olejową. Wymagania dotyczące oleju, wody i cząstek stałych należy określić oddzielnie, a następnie dobrać odpowiednie uzdatnianie. Osuszacz ogranicza zawartość wilgoci w określonych warunkach pracy; jego obecność nie potwierdza usunięcia wszystkich pozostałych zanieczyszczeń. Przy wykonaniach 20 lub 30 bar trzeba dodatkowo sprawdzić dopuszczalne ciśnienie każdego elementu uzdatniania i instalacji.

Przy krótkich cyklach poboru oceniaj czas odbudowy zapasu w zbiorniku i częstotliwość uruchomień. Przy długim obciążeniu sprawdź dopuszczalny czas pracy konkretnego wykonania, warunki chłodzenia oraz wymagania obsługowe z instrukcji. Nie należy przypisywać wszystkim LT jednakowego cyklu pracy na podstawie nazwy serii. Lokalizacja sprężarki musi również zapewnić dostęp do punktów obsługi i warunki wentylacji wymagane przez producenta.

Dane potrzebne do wyboru LT w Pneumatig

Do zapytania podaj minimalne ciśnienie przy odbiorniku podczas pracy, zużycie powietrza i czas jednoczesnego działania urządzeń. Uzupełnij te dane o zasilanie, parametry istniejącego zbiornika, wymaganą jakość powietrza i warunki ustawienia sprężarki. Przy porównywaniu ofert posługuj się pełnym symbolem oraz kodem SKU, aby nie pomylić wykonania bez zbiornika z wersją zbiornikową lub inną kompletacją.

Pneumatig, dystrybutor pneumatyki w Polsce, oferuje sprężarki LT w różnych wykonaniach ciśnieniowych i konfiguracjach. Wybierz kartę modelu odpowiadającego wymaganiom instalacji, a następnie potwierdź wydajność i wyposażenie dla konkretnego zamówienia. Szersze porównanie rodzin znajdziesz w kategorii sprężarek olejowych Atlas Copco.
