Kolanka COPRAX Prandelli do instalacji zgrzewanych
Kolanka COPRAX Prandelli służą do zmiany kierunku instalacji rurowej PP-R. Wybór obejmuje wykonania zgrzewane 90° i 45° oraz kolanka z gwintem wewnętrznym. Przy doborze porównaj kąt, wymiar części zgrzewanej i rodzaj drugiego przyłącza. Kolanko 25 mm do połączenia dwóch odcinków rury ma inną funkcję niż kolanko 25 mm z gwintem 1/2″, przeznaczone do przejścia na przyłącze gwintowane.
W Pneumatig znajdziesz kolanka należące do systemu COPRAX Prandelli. Producent wymienia sprężone powietrze wśród jego zastosowań. Zgodność trzeba jednak ustalać dla konkretnej rury, kształtki i warunków pracy. Sam materiał PP-R nie oznacza, że dowolne rury i złączki można połączyć ze sobą w jeden system.
Kolanko zgrzewane 90° czy 45°?

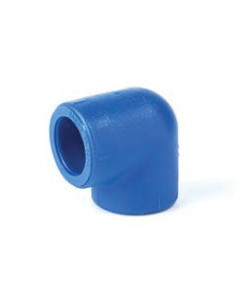

Kolanka K20 pozwalają wykonać prostopadłą zmianę kierunku między odcinkami rury. Przykładem jest kolanko 90° COP720.025 o wymiarze 25 mm, a dla wymiaru 32 mm odpowiednim wariantem tej rodziny jest COP720.032. Oba produkty mają kąt 90° i połączenia zgrzewane. W zestawieniu części warto zapisać pełny kod, ponieważ samo określenie „kolanko COPRAX” nie rozróżnia kąta ani sposobu przyłączenia.
Do zmiany kierunku o 45° przeznaczone są kolanka K70: COP770.025 w wymiarze 25 mm oraz COP770.032 w wymiarze 32 mm. Kąt wybieraj na podstawie rzeczywistego przebiegu trasy. Przy omijaniu przeszkody potrzebny jest również rozstaw odcinków i miejsce na połączenia. Nie wystarczy zamienić kolanka 90° na pojedyncze 45°, jeśli dalsza rura ma pozostać w tym samym położeniu.
Na szkicu zaznacz nie tylko kąt widoczny z przodu, ale też płaszczyznę, w której przewód ma skręcić. Ma to znaczenie przy przejściu ze ściany pod strop lub przy podłączeniu urządzenia ustawionego poza osią magistrali. Dobór kształtki i orientacji montażu to dwa odrębne kroki: właściwy model trzeba jeszcze ustawić zgodnie z trasą przed wykonaniem połączenia.
Kolanka gwintowane K23: dwa wymiary do sprawdzenia
K23 łączy zmianę kierunku o 90° z przejściem między częścią zgrzewaną a gwintem wewnętrznym. Oznaczenie GW opisuje gwint wewnętrzny, nie średnicę rury. W tej rodzinie porównaj:
- COP723.225: wymiar części zgrzewanej 25 mm i gwint wewnętrzny 1/2″.
- COP723.325: wymiar 25 mm i gwint wewnętrzny 3/4″.
- COP723.432: wymiar 32 mm i gwint wewnętrzny 1″.
Przykładowo, jeśli rura ma wymiar 25 mm, a podłączany element wymaga gwintu 3/4″, wariant 25 mm × 1/2″ nie spełnia tego samego zadania. Przed zamówieniem sprawdź oba końce połączenia oraz wymagania dotyczące standardu i uszczelnienia gwintu. Podanie samej wartości calowej nie opisuje całego przyłącza. Nie dobieraj kolanka wyłącznie na podstawie podobnego wyglądu do części wymontowanej z instalacji.
Wkładka mosiężna w gwintowanej kształtce COPRAX jest związana z korpusem podczas jego formowania. Według Prandelli uszkodzonej wkładki nie wymienia się osobno: wymiany wymaga cała kształtka. Ma to znaczenie przy planowaniu naprawy, ponieważ zakup samego elementu gwintowanego nie odtwarza kompletnego kolanka.
Wymiar połączenia i ustawienie podczas zgrzewania
Wymiar handlowy kolanka należy zestawić z wymiarem właściwej rury COPRAX. Nie traktuj go automatycznie jako rzeczywistego prześwitu całej drogi powietrza. Kształtka i rura muszą odpowiadać sobie w miejscu zgrzewania; gwint kolanka K23 należy sprawdzić oddzielnie. Przy modernizacji pomocne są zdjęcie nadruku rury, oznaczenie starej części i szkic położenia przyłączy.
Instrukcja COPRAX wymaga czystych powierzchni łączenia, odpowiednich nakładek zgrzewarki i czasów dobranych do wymiaru. Nagrzane elementy łączy się osiowo, bez skręcania. Dlatego orientację kolanka trzeba przygotować przed zgrzewaniem. Producent dopuszcza jedynie minimalne korekty położenia w pierwszych chwilach po połączeniu; nie jest to połączenie obrotowe do późniejszego ustawiania pod ciśnieniem.
Zbyt głębokie wsunięcie rury do kształtki może zmniejszyć przekrój przepływu. Zgrzew powinien stygnąć stopniowo, a dalsze czynności należy wykonywać z zachowaniem wymaganego czasu chłodzenia. Opis kategorii pomaga wybrać część, ale nie zastępuje instrukcji montażu właściwej dla wymiaru i używanego narzędzia.
Warunki pracy i dane do zamówienia
Oznaczenia PN20 nie należy odczytywać jako zgody na pracę całej instalacji sprężonego powietrza przy 20 bar w każdych warunkach. Dobór ciśnieniowy wymaga uwzględnienia temperatury, przewidywanego czasu pracy oraz konkretnego wykonania rury i kształtek. Parametry instalacji należy sprawdzić łącznie, zamiast przyjmować jedną wartość z nazwy wybranego elementu.
Do zapytania o kolanka COPRAX w Pneumatig przygotuj liczbę sztuk, kąt, wymiar części zgrzewanej, a przy K23 także rozmiar gwintu i oznaczenie przyłącza współpracującego. Dodaj ciśnienie oraz temperaturę pracy. Jeśli odtwarzasz istniejący odcinek, dołącz zdjęcia i szkic z wymiarami. Pozwala to odróżnić zakup identycznej części od przebudowy wymagającej innego kąta lub przejścia gwintowanego.
