Wtyki i końcówki szybkozłączek TYP26 DN7,2

Wtyki TYP26 służą do podłączania przewodów i odbiorników sprężonego powietrza do zgodnych gniazd szybkozłączy. W tej kategorii dobierzesz końcówkę z gwintem wewnętrznym, zewnętrznym lub przyłączem do węża. Najpierw sprawdź profil współpracującego gniazda, następnie rodzaj przyłącza i warunki pracy konkretnego produktu. Oznaczenie DN7,2 dotyczy średnicy nominalnej złącza, a nie gwintu ani rozmiaru przewodu.

Wtyk z gwintem wewnętrznym nadal jest wtykiem

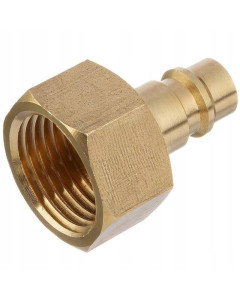

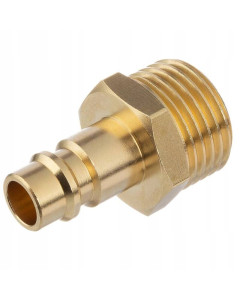

Wtyk to ukształtowana część wsuwana do gniazda. Jego przeciwny koniec służy do połączenia z narzędziem, urządzeniem lub przewodem. Może mieć gwint zewnętrzny, oznaczany GZ, albo wewnętrzny, oznaczany GW. Te określenia opisują przyłącze montażowe i nie zmieniają funkcji części rozłącznej.

Przykładowo SZ-M26-02Z z gwintem G 1/4″ zewnętrznym oraz SZ-M26-02W z gwintem G 1/4″ wewnętrznym są wtykami EURO DN7,2. Wybór między nimi zależy od portu, do którego mocujesz końcówkę. W zapytaniu zakupowym warto więc podać zarówno „wtyk TYP26”, jak i rodzaj oraz rozmiar gwintu, zamiast samego określenia „końcówka żeńska 1/4”.

Profil TYP26, DN i przyłącze: co trzeba dopasować?

Profil określa kształt współpracujących części szybkozłącza. DN jest jego wymiarem nominalnym, natomiast gwint lub króciec służy do zamocowania wybranej połówki w instalacji. Z tego powodu dwa wtyki z takim samym gwintem mogą należeć do różnych rodzin szybkozłączy. Sam rozmiar 1/4″ nie rozstrzyga, czy końcówka będzie prawidłowo pasować do istniejącego gniazda.

Przy wymianie części na stanowisku sprawdź oznaczenie dotychczasowego złącza. Jeśli go nie ma, pomocne będą zdjęcie części wsuwanej oraz jej wymiary, w tym położenie rowka blokującego. Porównanie powinno obejmować cały profil, a nie tylko jedną średnicę. Jeśli kompletujesz obie połówki, wybierz również odpowiednie gniazdo szybkozłącza TYP26, z przyłączem dobranym niezależnie do drugiej strony połączenia.

Końcówka do węża: jedna średnica czy dwa wymiary?

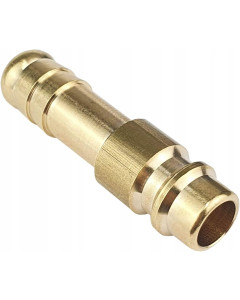

Wersje na przewód dobiera się według wymiarów wskazanych dla konkretnego przyłącza. Wtyk SZ-M26-06 jest przeznaczony na wąż o średnicy wewnętrznej 6 mm. Nie oznacza to przewodu o średnicy zewnętrznej 6 mm. Z kolei ZC-K432 na wąż 8/6 mm wymaga uwzględnienia obu wymiarów: 8 mm na zewnątrz i 6 mm wewnątrz.

Ta różnica ma znaczenie przy wymianie końcówki przewodu spiralnego lub przygotowaniu przyłącza do stanowiska montażowego. Zapisz oba wymiary węża i sprawdź sposób jego mocowania przewidziany dla wybranego produktu. Dopasowanie samego profilu TYP26 rozstrzyga tylko połączenie z gniazdem; nie zastępuje doboru strony przewodowej.

Mosiądz czy stal utwardzana?

Materiał wybieraj dla warunków, w których końcówka będzie pracować, oraz wymagań współpracującego gniazda. Wtyki SZ-M26-02Z, SZ-M26-02W i SZ-M26-06 są wykonane z mosiądzu OT58. W ofercie jest również COM-411/1ET ze stali utwardzanej, z gwintem G 1/4″ zewnętrznym. To osobne wykonanie, dla którego należy sprawdzić wymagane warunki zastosowania.

Stal utwardzana nie jest określeniem stali nierdzewnej. Sam materiał wtyku nie potwierdza też przydatności całego połączenia do agresywnego medium czy środowiska korozyjnego. Przy takim zastosowaniu podaj rodzaj medium i warunki otoczenia, aby dobrać również odpowiednie gniazdo, uszczelnienia i przewód. Nie należy przenosić właściwości jednego wykonania na wszystkie końcówki o podobnym wyglądzie.

Warunki pracy i sposób rozłączania

Ciśnienie i temperaturę sprawdzaj dla wybranego kodu produktu oraz pozostałych elementów połączenia. Wspólny profil nie oznacza identycznego zakresu pracy. Przykładowo karta ZC-K432 podaje temperaturę od 0 do +80°C, a dla suchego powietrza dolną granicę −20°C. Ten warunek ma znaczenie przy doborze przewodu pracującego w chłodnym otoczeniu; nie jest wspólną specyfikacją całej kategorii.

Przy zasilaniu narzędzia uwzględnij także jego zapotrzebowanie na powietrze. Porównanie przepływu ma sens przy znanym ciśnieniu wejściowym i spadku ciśnienia na złączu. Większy gwint montażowy sam w sobie nie potwierdza większej wydajności połączenia.

Za ryglowanie i zwalnianie standardowego wtyku odpowiada mechanizm gniazda. Nie należy przypisywać samej końcówce przycisku, tulei zwalniającej ani funkcji odpowietrzania. Odcięcie dopływu po rozłączeniu i usunięcie ciśnienia z przewodu przed zwolnieniem wtyku to różne funkcje. Jeśli stanowisko wymaga kontrolowanego odpowietrzania, potrzebne jest odpowiednie wykonanie gniazda wraz z dopuszczonym do niego wtykiem.

Jak zamówić właściwą końcówkę?

Przy zamawianiu części do utrzymania ruchu lub budowy nowego stanowiska podaj kod wybranego wtyku i liczbę sztuk. Jeśli potrzebujesz pomocy w doborze, prześlij oznaczenie obecnego gniazda lub zdjęcia z wymiarami profilu, rodzaj i rozmiar gwintu albo oba wymiary przewodu. Dodaj medium, ciśnienie, temperaturę oraz zapotrzebowanie odbiornika na powietrze. Informacja o częstotliwości rozłączania i wymaganym odpowietrzaniu pozwoli dobrać właściwą parę współpracujących elementów. Szerszy podział tej rodziny znajdziesz w kategorii szybkozłączy TYP26 DN7,2.
