Wtyczkę do elektrozaworu dobierz do przyłącza cewki, napięcia i rodzaju prądu oraz wyposażenia elektrycznego złącza. W ofercie Pneumatig znajdziesz wtyczki LED YPC oznaczone jako CD1 15 mm oraz CD2 22 mm, dostępne w różnych wykonaniach napięciowych. Sam podobny wygląd albo określenie „wtyczka 24 V” nie wystarcza do zamówienia: potrzebne są pełny kod wariantu i sprawdzenie połączenia z konkretną cewką.

CD1 i CD2: wybierz wykonanie, a następnie napięcie

Wtyczka jest elementem połączenia elektrycznego. Cewka wytwarza pole magnetyczne napędu zaworu, a sam zawór realizuje funkcję pneumatyczną. Przy wymianie uszkodzonego przyłącza nie trzeba automatycznie zamawiać całego elektrozaworu, ale należy najpierw ustalić, którego elementu dotyczy usterka. Jeśli potrzebujesz także elektromagnesu, przejdź do cewek do elektrozaworów i dobierz oba komponenty jako zgodny zestaw.

Przykładowe wykonania w tej kategorii pozwalają rozdzielić wybór rodziny od wyboru zasilania:

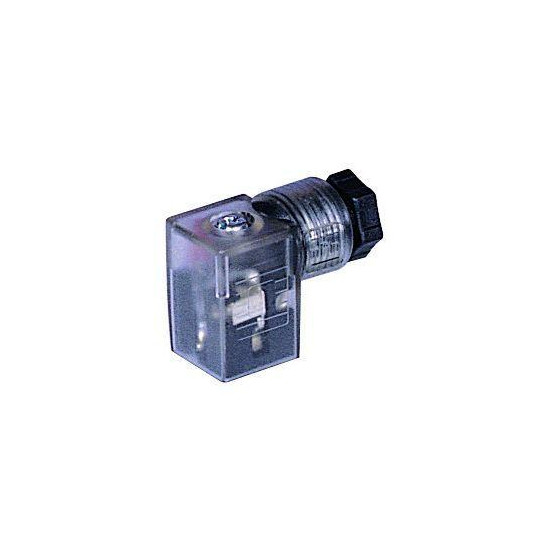

• YPC-CD1-D4, wtyczka LED CD1 15 mm jest opisana dla napięcia 24 V DC.
• YPC-CD1-A4, wtyczka LED CD1 15 mm jest wykonaniem 24 V AC.
• YPC-CD2-D4, wtyczka LED CD2 22 mm ma zasilanie 24 V DC, lecz jest innym wykonaniem niż CD1-D4.

Wspólne napięcie dwóch produktów nie dowodzi zgodności mechanicznej, a wspólna nazwa rodziny nie oznacza takiego samego układu elektrycznego. Porównuj pełne symbole, zamiast kończyć dobór na nazwie „CD1” lub „CD2”. Podane w nazwach wartości 15 mm i 22 mm nie zastępują rysunku przyłącza ani sprawdzenia rozmieszczenia styków.

24 V AC i 24 V DC nie oznaczają tego samego wykonania

AC oznacza prąd przemienny, a DC prąd stały. Wtyczka z elektroniką sygnalizacyjną musi odpowiadać zasilaniu przewidzianemu dla danego obwodu. Odczytaj oznaczenie cewki i starej wtyczki, sprawdź dokumentację sterowania, a dopiero potem wybierz wariant. Nie przyjmuj, że każdy produkt z LED obsługuje jednocześnie AC i DC.

Karty YPC-CD1-D4, YPC-CD1-A4 oraz YPC-CD2-D4 podają tolerancję napięcia ±10%. Dotyczy ona napięcia znamionowego danego wykonania. Nie oznacza dowolności napięcia zasilania ani możliwości zamiany wariantu AC na DC. Przy odtwarzaniu istniejącego połączenia sprawdź również, czy poprzednia wtyczka nie zawierała dodatkowego układu elektrycznego wymaganego przez cewkę.

LED, prostownik i ochrona przepięciowa to różne funkcje

Dioda sygnalizacyjna pomaga zauważyć obecność zasilania w obwodzie wtyczki. Jej świecenie nie jest potwierdzeniem przemieszczenia suwaka ani uzyskania przepływu przez elektrozawór. Gdy LED świeci, a maszyna nie reaguje, kontrola powinna objąć także cewkę, warunki pneumatyczne i mechanizm zaworu. Sama lampka nie zastępuje diagnostyki całego zespołu.

Oznaczenie LED nie potwierdza obecności prostownika, warystora ani diody zabezpieczającej. Są to odrębne funkcje, które trzeba sprawdzić w schemacie konkretnego złącza. Nie zakładaj, że zakup wtyczki LED umożliwia zasilenie dowolnej cewki DC z obwodu AC. Jeśli dotychczasowe przyłącze zawierało prostownik lub ochronę przepięciową, porównaj jego funkcję z dokumentacją nowego wariantu przed zamianą.

Dopasowanie do cewki: geometria, styki i przewód

Przy porównywaniu przyłączy sprawdź układ i rozstaw styków, ich oznaczenia, mocowanie oraz powierzchnię współpracującą z uszczelką. Nazwa serii cewki SC1 lub SC2 jest punktem identyfikacji, lecz nie zastępuje potwierdzenia zgodności konkretnego zestawu. Podobnie ogólne określenie „wtyczka DIN” jest niewystarczające bez wskazania wykonania i wymiarów.

Do podłączenia potrzebny jest schemat właściwej wtyczki. Uwzględnij polaryzację, jeżeli określa ją dokumentacja, oraz sposób przyłączenia przewodu ochronnego, jeśli przewidziano go w danym wykonaniu. Nie przenoś numeracji zacisków z innego modelu wyłącznie na podstawie liczby styków. Sprawdź również dopuszczalny przekrój żył i średnicę zewnętrzną przewodu dla wejścia kablowego.

Ochrona połączenia i warunki pracy

Dla YPC-CD1-D4, YPC-CD1-A4 i YPC-CD2-D4 karty podają stopień ochrony IP65 oraz zakres temperatur 5–60°C. Odnoś te dane do wymienionych produktów; nie traktuj ich jako parametrów każdej wtyczki do elektrozaworu. Przy kompletacji sprawdź warunki uzyskania wymaganej ochrony dla całego połączenia, obejmujące właściwą uszczelkę, dopasowanie do cewki i montaż przewodu.

Podczas wymiany oceń stan powierzchni uszczelniających, obudowy i wejścia kabla. Dobierz sposób prowadzenia przewodu do dostępnego miejsca, tak aby połączenie dało się prawidłowo złożyć i później obsługiwać. Prace wykonuj po odłączeniu zasilania i zabezpieczeniu maszyny zgodnie z jej instrukcją. Parametry montażowe, w tym moment dokręcania, przyjmuj z dokumentacji właściwego elementu.

Jakie dane podać do doboru w Pneumatig?

Przygotuj kod zaworu, pełne oznaczenie cewki i wtyczki, napięcie wraz z AC/DC, zdjęcie przyłącza oraz informację o elektronice w dotychczasowym złączu. Dołącz wymiary lub rysunek, dane przewodu i warunki otoczenia. Jeśli zamiast samego przyłącza potrzebujesz kompletnego zespołu, przejdź do elektrozaworów pneumatycznych. Dobór wtyczki zamyka część elektryczną połączenia, ale nie zastępuje wyboru funkcji i parametrów zaworu.
