Elektrozawory YPC serii SCE to kompaktowe rozdzielacze pneumatyczne dostępne w Pneumatig w wykonaniach 3/2, 5/2 i 5/3. Przy wyborze określ funkcję, wymagany sposób powrotu oraz przyłącze, a następnie sprawdź ciśnienie robocze i kompletację elektryczną. W tej rodzinie podobny korpus może należeć do zaworów o innym zachowaniu po wyłączeniu sterowania. Dobór wyłącznie według gwintu lub napięcia cewki nie wystarcza.

SCE 3/2: wybór między NC i NO

W ofercie znajdują się wersje 3/2 normalnie zamknięte oraz normalnie otwarte. Przykładem pierwszej jest YPC-SCE361D-F3-P, a drugiej YPC-SCE371D-F3-P. Oba wykonania mają w kartach przyłącze G 1/8, płytkę 3-drogową i powrót realizowany przez powietrze oraz sprężynę. Różnica funkcji pozostaje istotna mimo wspólnego rozmiaru przyłącza.

Przed zamówieniem porównaj oznaczenie NC lub NO ze schematem obwodu i wymaganym stanem odbiornika bez sygnału elektrycznego. Przy wymianie zachowaj pełny kod dotychczasowego elementu, zamiast wybierać dowolny zawór SCE 3/2. Sprawdź również płytkę przyłączeniową: jej liczbę kanałów, gwinty i sposób połączenia z korpusem. Parametr przyłącza sprzedawanego zestawu należy odczytywać z karty konkretnego wykonania.

Dwa wykonania 5/2 z przyłączem G 1/8

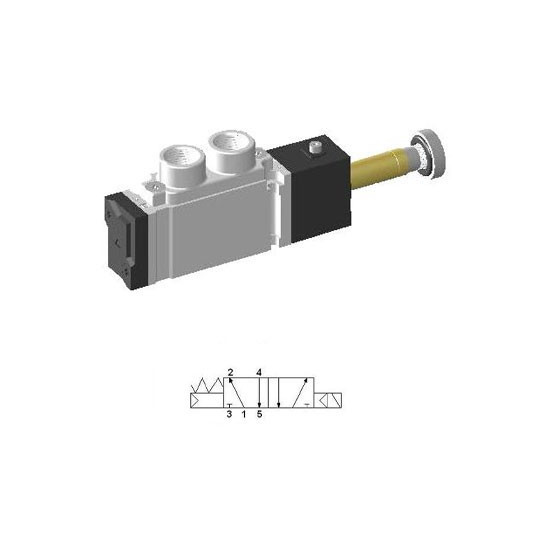

YPC-SCE311D-F5-P jest zaworem 5/2 monostabilnym z powrotem powietrze plus sprężyna. YPC-SCE320D-F5-P ma funkcję 5/2 bistabilną, a jego karta w polu metody powrotu wskazuje „brak”. Nie należy traktować tych modeli jako równoważnych tylko dlatego, że oba mają szerokość 15 mm i przyłącze G 1/8.

W projekcie sterowania rozstrzygnij, czy potrzebujesz samoczynnego powrotu zaworu, czy przełączania między dwoma stanami. Przy modelu 311D uwzględnij pneumatyczną część mechanizmu powrotnego i wymagany zakres ciśnienia. Przy modelu 320D nie zakładaj powrotu sprężynowego po samym wyłączeniu napięcia. Funkcję zaworu uzgodnij z logiką sterownika oraz sposobem podłączenia odbiornika; nazwa „monostabilny” lub „bistabilny” jest informacją o rozdzielaczu, a nie opisem całego cyklu maszyny.

SCE 5/3: położenie środkowe jest częścią doboru

Warianty 5/3 różnią się funkcją położenia środkowego. Wybierając tę grupę, wskaż konkretnie środek zablokowany, odpowietrzony albo napowietrzony. W aktualnej ofercie przykłady obejmują:

  • YPC-SCE333D-F5-P: środek zablokowany, przyłącze G 1/8, powrót sprężynowy.
  • YPC-SCE343D-F5-P: środek odpowietrzony, przyłącze G 1/8, powrót sprężynowy.
  • YPC-SCE453D-F5-P: środek napowietrzony, przyłącze G 1/4, powrót sprężynowy.

Sam zapis „5/3” nie określa więc wszystkich połączeń w położeniu środkowym. Przy modernizacji porównaj symbol pneumatyczny, wymagany stan komór napędu i pełne oznaczenie zamawianego modelu. Nie zastępuj wersji odpowietrzającej wersją zablokowaną wyłącznie dlatego, że zgadza się liczba dróg i położeń. Jeżeli dokumentacja maszyny podaje tylko skróconą nazwę, do identyfikacji przygotuj zdjęcie tabliczki oraz schemat.

Ciśnienie i gabaryt sprawdzaj dla konkretnego SCE

Dolna granica ciśnienia nie jest wspólna dla wszystkich wymienionych modeli. Karty YPC-SCE311D-F5-P i YPC-SCE320D-F5-P podają zakres 1,5–10 bar, natomiast YPC-SCE333D-F5-P wymaga 2–10 bar. Wszystkie trzy wskazane karty określają temperaturę pracy 5–60°C. Tych wartości nie należy rozszerzać na niezweryfikowane wykonania ani pomijać dolnej granicy przy pracy obwodu z obniżonym ciśnieniem.

Kompaktowa budowa także wymaga porównania wymiarów. YPC-SCE311D-F5-P ma szerokość 15 mm i G 1/8, podczas gdy YPC-SCE511D-F5-P ma szerokość 26 mm i G 3/8. Przed zabudową sprawdź cały zespół: korpus, płytkę, cewkę, wtyczkę i miejsce prowadzenia przewodów. Sama szerokość zaworu nie jest wymiarem kompletnej instalacji.

Wybór przyłącza uzupełnij oceną wymaganej przepustowości. Do doboru przygotuj dane odbiornika, długości przewodów i oczekiwany czas ruchu. W karcie sprawdzaj warunki podania przepływu; nie utożsamiaj średnicy gwintu z wydajnością całego toru. Wymiary i parametry jednego SCE nie zastępują danych drugiego wykonania, nawet gdy oba mają identyczną funkcję 5/2.

Cewka, wtyczka i komplet zamówienia

Konfigurator kategorii pozwala wybrać funkcję i przyłącze oraz dodać cewkę i wtyczkę. Wśród opcji napięcia są 12 V DC, 24 V DC, 24 V AC, 110 V AC i 230 V AC. Odczytaj wybraną opcję przed dodaniem kompletu do koszyka. Napięcie określa wybraną cewkę; nie oznacza, że jeden egzemplarz obsługuje wszystkie wymienione zasilania.

Przy zamówieniu części do istniejącego zespołu podaj kod zaworu, oznaczenie cewki i rodzaj zasilania AC lub DC. Porównaj także wykonanie złącza elektrycznego oraz wyposażenie, które ma pozostać z poprzedniej instalacji. Jeśli potrzebujesz innego sposobu montażu lub innej rodziny, przejdź do pozostałych elektrozaworów pneumatycznych. Do zapytania w Pneumatig dołącz schemat, zakres ciśnienia, medium, temperaturę i dostępne miejsce. Pozwoli to jednoznacznie określić szukane wykonanie SCE oraz zakres kompletacji.
