Manometry glicerynowe do instalacji z drganiami i pulsacją

Manometr glicerynowy jest mechanicznym manometrem z obudową wypełnioną cieczą, która tłumi ruch wskazówki i obciążenie mechanizmu wywołane drganiami. Dzięki temu wskazanie pozostaje czytelniejsze na pracującej maszynie, agregacie hydraulicznym lub w innym punkcie narażonym na wibracje. Gliceryna nie jest tu kolumną pomiarową wypychaną przez ciśnienie. Sam pomiar nadal wykonuje element pomiarowy danego manometru, a wypełnienie działa wewnątrz obudowy na mechanizm wskazujący.

Wypełnienie glicerynowe nie zwalnia z doboru zakresu skali, przyłącza, średnicy tarczy, klasy dokładności ani zgodności materiałowej z medium. Nie zastępuje też tłumika pulsacji ani ochrony przed przeciążeniem. Jeżeli źródłem obciążenia są silne impulsy ciśnienia, szybkie przełączenia zaworów albo możliwość przekroczenia końca skali, potrzebne rozwiązanie ochronne trzeba dobrać oddzielnie.

Co zmienia gliceryna w manometrze?

Drgania mechaniczne przenoszone z maszyny mogą wprawiać wskazówkę i przekładnię w ciągły ruch. Wypełnienie cieczą ogranicza te oscylacje, ułatwia odczyt i zmniejsza zużycie ruchomych elementów. To główna różnica względem manometru z suchą obudową. Korzyść dotyczy warunków dynamicznych, a nie automatycznego zwiększenia klasy dokładności każdego przyrządu.

Trzeba odróżnić drgania obudowy od pulsacji ciśnienia w medium. Gliceryna może uspokoić wskazówkę, lecz nie odcina impulsu docierającego do elementu pomiarowego. Przy silnej pulsacji stosuje się odpowiednio dobrany dławik lub tłumik pulsacji, który ogranicza wpływ zmian ciśnienia przed manometrem. Jeżeli ciśnienie może przekroczyć dopuszczalne obciążenie przyrządu, potrzebna jest właściwa ochrona przed przeciążeniem oraz zakres dobrany do rzeczywistych warunków procesu.

Jak dobrać manometr glicerynowy?

Zacznij od ciśnienia roboczego i maksymalnego w konkretnym punkcie instalacji. Zakres powinien zapewniać czytelny odczyt podczas normalnej pracy i jednocześnie odpowiadać dopuszczalnym obciążeniom stałym, zmiennym oraz krótkotrwałym podanym dla wybranego modelu. Sama informacja, że skala obejmuje spodziewane maksimum, nie potwierdza odporności na pulsacje lub skoki ciśnienia.

• Określ, czy źródłem niestabilnego wskazania są drgania mechaniczne, pulsacja medium, czy oba zjawiska jednocześnie.
• Potwierdź pełny standard i rozmiar gwintu, sposób uszczelnienia oraz położenie przyłącza: dolne, tylne albo przeznaczone do zabudowy tablicowej.
• Dobierz średnicę tarczy do odległości odczytu i dostępnego miejsca. Większa tarcza nie potwierdza wyższego zakresu ani zgodności przyłącza.
• Sprawdź klasę dokładności w dokumentacji dokładnego wykonania. Klasa odnosi się do końca zakresu skali, a nie do bieżącego wskazania.
• Zweryfikuj materiały części mających kontakt z medium, temperaturę medium i otoczenia oraz dopuszczalną pozycję pracy dla konkretnego modelu.

Warianty montażowe w aktualnej ofercie Pneumatig

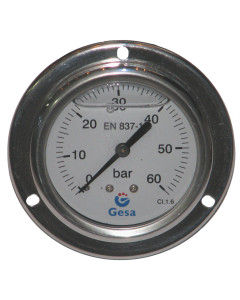

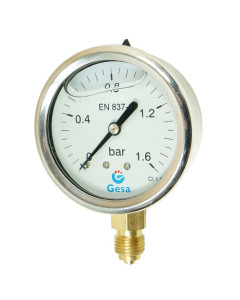

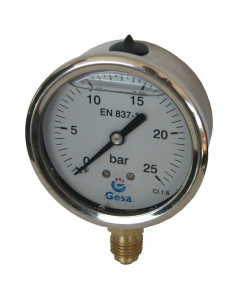

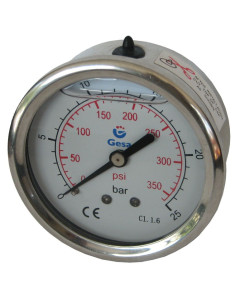

W bieżącym listingu znajdują się manometry glicerynowe z tarczami 63 i 100 mm, przyłączem dolnym lub tylnym oraz wykonaniem tablicowym. Widoczne zakresy obejmują od 0–1 bar do 0–250 bar, ale każda wartość dotyczy konkretnego SKU. Nie należy odczytywać zakresu wyłącznie z kodu produktu, ponieważ oznaczenie magazynowe nie zawsze odpowiada wprost liczbie zapisanej w nazwie karty.

Przykłady pokazują różnice w zabudowie, nie zamienniki oparte wyłącznie na podobnej tarczy. Przed zamówieniem trzeba porównać także pełne oznaczenie gwintu i wymagany sposób uszczelnienia. Zapis „1/4″” bez określenia standardu nie wystarcza do potwierdzenia zgodności z istniejącym gniazdem.

Wymiana manometru bez zgadywania

Przy wymianie spisz z dotychczasowego przyrządu zakres i jednostkę skali, średnicę tarczy, położenie przyłącza, pełne oznaczenie gwintu oraz klasę. Następnie ustal maksymalne ciśnienie procesu, charakter pulsacji, temperaturę i medium. Jeżeli stary manometr został uszkodzony przez drgania, sam wybór wersji glicerynowej może poprawić czytelność i warunki pracy mechanizmu. Jeżeli przyczyną były impulsy ciśnienia lub przeciążenie, trzeba rozwiązać również ten problem po stronie punktu pomiarowego.

W stabilnym punkcie bez istotnych drgań wystarczający może być manometr standardowy do kompresora lub instalacji sprężonego powietrza. Gdy potrzebny jest pomiar podciśnienia albo praca po obu stronach ciśnienia atmosferycznego, należy wybrać inną rodzinę przyrządu. Zestawienie manometrów i czujników ciśnienia prowadzi do właściwej kategorii.

Dane potrzebne do doboru

Aby dobrać wariant bez opierania się na samym wyglądzie, przygotuj zakres normalnej pracy i możliwe maksimum, opis drgań lub pulsacji, medium i temperaturę, średnicę tarczy, sposób montażu oraz pełne oznaczenie przyłącza. Jeśli w układzie występują uderzenia ciśnienia albo możliwe przeciążenie, zaznacz to oddzielnie. Taki komplet pozwala porównać manometr, tłumienie pulsacji i ochronę punktu pomiarowego jako trzy osobne elementy doboru.
