Moduły wielostykowe MCS do zaworów SF2000 i SF4000

Moduły wielostykowe MCS skupiają połączenia elektryczne zaworów w przyłączach D-Sub. Przy wyborze płyty multipol najpierw określ rodzinę zaworów, liczbę stacji oraz wykonanie jedno- lub dwumodułowe. W ofercie Pneumatig znajdują się płyty MCS211 i MCS221 do SF2000 oraz MCS411 i MCS421 do SF4000. Podobna nazwa, taka sama liczba stacji lub złącze 25-stykowe nie wystarczają do uznania dwóch płyt za zamienne.

Którą rodzinę MCS wybrać?

Porównanie zacznij od oznaczenia zaworu zamontowanego w maszynie albo przewidzianego w projekcie. Płyty do SF2000 i SF4000 należą do różnych grup. Dobór według samego gwintu instalacji pomija konstrukcję połączenia zaworu z płytą oraz sposób podłączenia cewek. Przy modernizacji zachowaj pełne symbole obu elementów, a nie tylko oznaczenie przyłącza pneumatycznego.

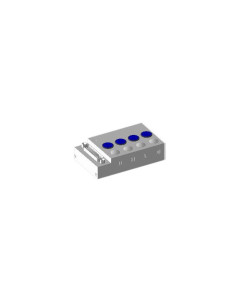

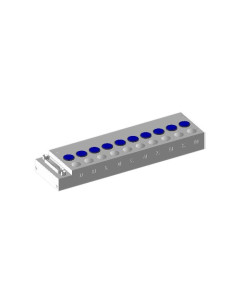

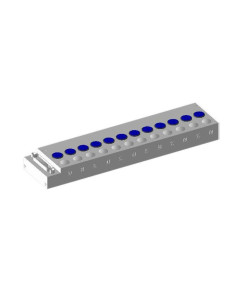

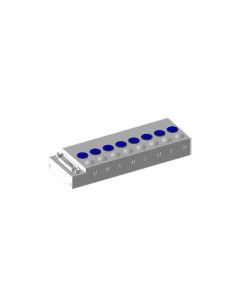

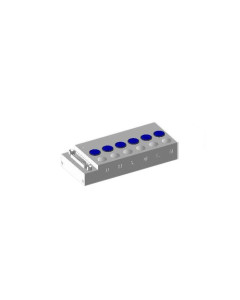

• YPC-MCS211-T04D4 to płyta jednomodułowa do maksymalnie czterech zaworów SF2000. Karta wskazuje rodzinę zaworów z przyłączem 1/8″ i 25-stykowe przyłącze D-Sub.

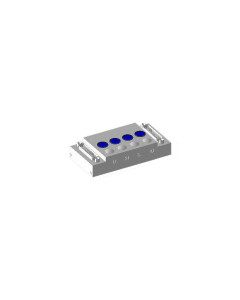

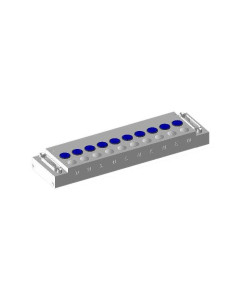

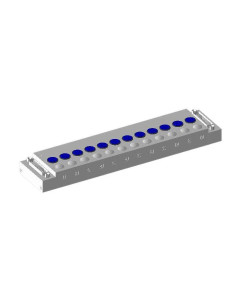

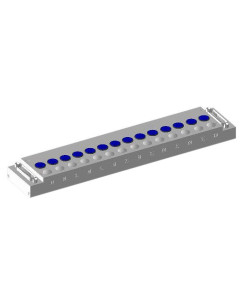

• YPC-MCS221-T04D4 jest płytą dwumodułową do czterech zaworów SF2000. Przy tej samej liczbie stacji różni się wykonaniem modułu, dlatego nie należy zastępować nią MCS211 bez sprawdzenia schematu połączeń.

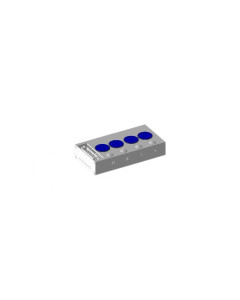

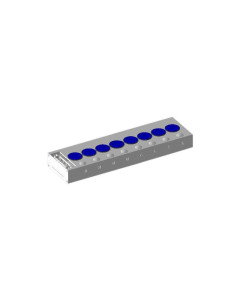

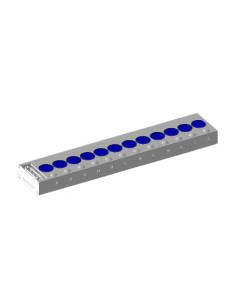

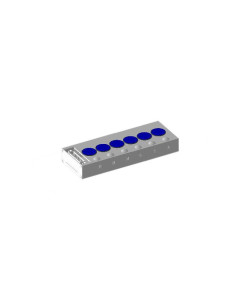

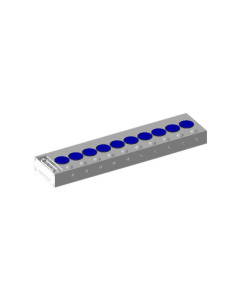

• YPC-MCS411-T04D4 to płyta jednomodułowa z czterema stacjami do zaworów SF4000, wyposażona w przyłącze D-Sub 25-pin. Nie jest odpowiednikiem MCS211 przeznaczonym do dowolnego zaworu o podobnych wymiarach.

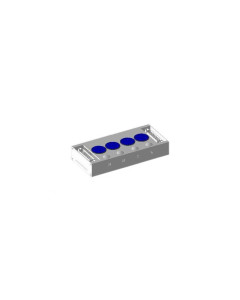

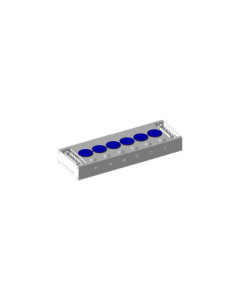

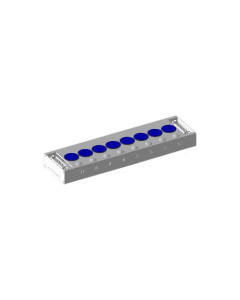

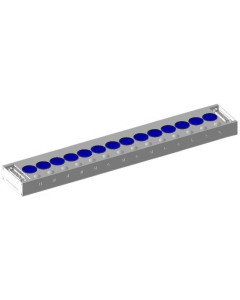

• YPC-MCS421-T04D4 jest płytą dwumodułową do czterech zaworów SF4000. Jej opis wskazuje dwa złącza D-Sub i zastosowanie do zaworów tej serii z przyłączem 1/4″.

Porównanie czterech płyt o tej samej liczbie stacji pozwala oddzielić wybór rodziny od wielkości zespołu. Określenia „jednomodułowa” i „dwumodułowa” dotyczą wykonania systemu połączeń; nie oznaczają odpowiednio jednego i dwóch zaworów. Nie są też samodzielnym potwierdzeniem liczby cewek, które można obsłużyć w wybranej konfiguracji.

Liczba stacji a obsada zaworów

W tej kategorii występują wykonania na 4, 6, 8, 10, 12 i 14 stacji. Liczbę miejsc wybiera się po sporządzeniu listy potrzebnych zaworów. Dla każdej pozycji zapisz pełny model, funkcję rozdzielacza i liczbę cewek. Dopiero takie zestawienie można porównać ze schematem elektrycznym konkretnej płyty i jej osprzętu.

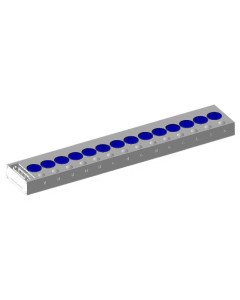

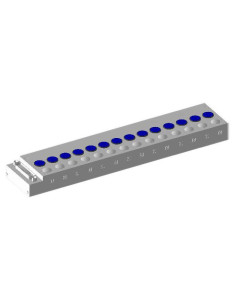

Płyta opisana jako przeznaczona do czternastu zaworów nie daje przez samą liczbę stacji potwierdzenia obsługi dwudziestu ośmiu cewek. Podobnie oznaczenie D-Sub 25-pin nie oznacza dwudziestu pięciu niezależnych wyjść sterujących: w schemacie MCS występują również połączenia wspólne i ochronne. Przy układzie mieszanym trzeba ustalić przyporządkowanie każdego sygnału do właściwej cewki, zamiast liczyć wyłącznie korpusy zaworów.

Jeśli część stacji ma pozostać wolna, uwzględnij sposób ich zamknięcia i elementy przewidziane dla tej rodziny. Rezerwę miejsca na zawór porównaj z rezerwą połączeń elektrycznych. Planowana rozbudowa powinna mieć określoną obsadę oraz schemat, ponieważ dodatkowe miejsce na płycie samo nie rozstrzyga możliwości późniejszego podłączenia odbiornika.

Co sprawdzić między modułem a sterownikiem PLC?

Złącze D-Sub opisuje sposób wykonania połączenia, lecz nie potwierdza zgodności z dowolnym sterownikiem ani obsługi protokołu sieci przemysłowej. W dokumentacji MCS sygnały do cewek mają własne przypisania. Dobór kabla wymaga więc zgodnego schematu po obu stronach połączenia, a nie wyłącznie pasującego kształtu wtyku.

Przed podłączeniem ustal napięcie cewek i modułu, przypisanie pinów, połączenie wspólne, sposób sterowania oraz dopuszczalne obciążenie wyjść i przewodów. Karty produktów wymieniają 12 V DC oraz 24 V DC; taki zapis nie oznacza, że ten sam zamawiany moduł można zasilać dowolnie jednym z tych napięć. Dokładne wykonanie należy potwierdzić dla pełnego kodu produktu, a następnie zestawić z dokumentacją użytych cewek.

Przy wymianie istniejącego zespołu porównaj również kabel i oznaczenia przewodów z dokumentacją maszyny. Zachowanie starego kabla ma sens po potwierdzeniu zgodności połączeń. Liczba złączy i liczba styków nie zastępują sprawdzenia, który sygnał uruchamia daną sekcję. To szczególnie istotne, gdy wraz z płytą zmieniasz funkcję lub wykonanie elektryczne zaworów.

Kompletacja zamówienia i miejsce zabudowy

Przy zamawianiu płyty ustal oddzielnie zawory, połączenia cewek, przewód do sterowania i elementy montażowe. Nazwa „system multipol” nie wystarcza do określenia zawartości dostawy. Jeśli potrzebujesz kompletnego zespołu pneumatycznego, szerszy podział podstaw i gotowych zestawów znajdziesz w kategorii wysp zaworowych i zestawów modułowych.

Do kontroli gabarytów użyj rysunku właściwego wykonania i liczby stacji. Uwzględnij miejsce na wtyki, wyprowadzenie kabla, przyłącza pneumatyczne oraz dostęp do zaworów. Porównanie samej długości podstawy może pominąć przestrzeń potrzebną do podłączenia i obsługi zespołu.

W zapytaniu do Pneumatig podaj kod płyty, pełne symbole zaworów, wymaganą liczbę stacji, napięcie oraz schemat sterowania. Przy wymianie dołącz oznaczenia obecnego kabla i zdjęcie tabliczek produktów. Wskaż też, czy zamawiasz sam moduł, czy elementy do skompletowania wyspy. Pozwoli to porównać właściwe wykonania MCS i ustalić brakujący osprzęt przed zakupem.
