Osuszacze ziębnicze FD Atlas Copco

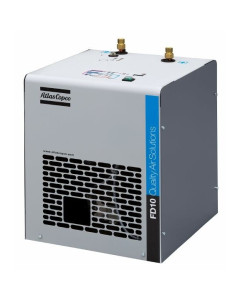

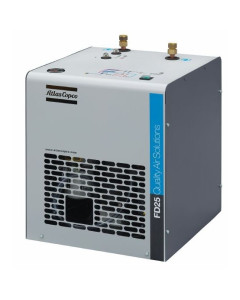

Osuszacze FD Atlas Copco służą do ograniczania zawartości pary wodnej w sprężonym powietrzu przez chłodzenie i odprowadzanie skroplin. W tej kategorii Pneumatig znajdziesz modele FD od 5 do 95, przeznaczone do różnych wielkości przepływu. Przy wyborze porównaj wymagany ciśnieniowy punkt rosy, przepływ przy warunkach pracy oraz dopuszczalne ciśnienie urządzenia. Sama moc kompresora lub średnica przyłącza nie wystarcza do wskazania właściwego osuszacza.
Jak działa osuszacz FD i co oznacza punkt rosy?
Powietrze dopływające do osuszacza jest wstępnie chłodzone w wymienniku powietrze–powietrze, a następnie schładzane przez układ chłodniczy. Część pary wodnej skrapla się; separator oddziela krople, a spust usuwa kondensat. Osuszone powietrze ogrzewa się ponownie w wymienniku przed wyjściem do instalacji. Dzięki temu urządzenie usuwa wodę, zamiast jedynie zatrzymywać krople już obecne w przewodzie.
Ciśnieniowy punkt rosy, oznaczany PDP, to temperatura, przy której para wodna zaczyna się skraplać przy danym ciśnieniu roboczym. Wartość +3°C podawana dla oferowanych modeli FD dotyczy określonych warunków odniesienia. Nie oznacza temperatury powietrza na wyjściu ani całkowitego usunięcia wilgoci. Nie należy jej również porównywać bezpośrednio z punktem rosy określonym przy ciśnieniu atmosferycznym.
Jeżeli powietrze w dalszej części instalacji może ochłodzić się poniżej osiąganego PDP, trzeba uwzględnić ryzyko ponownego wykraplania wody. Dla procesów wymagających ujemnego ciśnieniowego punktu rosy sprawdź osuszacze adsorpcyjne. Dobór technologii powinien wynikać z wymagań odbiornika i najniższej temperatury instalacji, także na jej nieogrzewanych odcinkach.
Modele FD: porównuj przepływ wraz z warunkami
Przykładowe urządzenia pokazują różnicę między wielkością przepływu a dopuszczalnym ciśnieniem. Poniższe przepływy nominalne odnoszą się do ciśnienia roboczego 7 bar, temperatury powietrza na wlocie 35°C i temperatury otoczenia 25°C; karty tych modeli podają PDP +3°C:
Większy model nie musi dopuszczać wyższego ciśnienia. Wartość maksymalna określa granicę pracy danego wykonania, a nie warunki, dla których podano przepływ nominalny. Wzmianka o dostępnej wersji wysokociśnieniowej w dokumentacji serii nie oznacza, że każdy produkt o tej samej nazwie ma takie wykonanie. Przy wymianie istniejącego osuszacza porównaj pełny numer produktu i tabliczkę znamionową. Oznaczeń FD, FD+ oraz FD VSD nie traktuj jako jednej, identycznie wyposażonej serii.
Jak dobrać osuszacz do rzeczywistej instalacji?
Punktem wyjścia jest ilość powietrza, która faktycznie ma przepływać przez osuszacz, wraz z obciążeniem szczytowym. Parametry katalogowe trzeba odnieść do temperatury powietrza za sprężarką i chłodnicą końcową, temperatury pomieszczenia oraz ciśnienia na wejściu do urządzenia. Gorący wlot lub otoczenie zmieniają obciążenie układu chłodniczego. Dobór wykonany wyłącznie dla łagodnych warunków zimowych może więc nie odpowiadać pracy sprężarkowni latem.
Do przeliczenia wydajności stosuje się współczynniki właściwe dla konkretnego modelu i wymaganej wartości PDP. Nie zastępuj ich jednym uniwersalnym procentem zapasu. Równolegle sprawdź spadek ciśnienia przy wymaganym przepływie, ponieważ odbiorniki muszą otrzymać odpowiednie ciśnienie po przejściu powietrza przez cały układ uzdatniania. Porównując urządzenia z kategorii osuszaczy ziębniczych, zachowaj tę samą podstawę porównania: przepływ, PDP i warunki wejściowe.
Filtracja, kondensat i miejsce montażu
Osuszanie nie zastępuje całego procesu oczyszczania powietrza. Wymagania dotyczące cząstek stałych i oleju trzeba rozpatrzyć osobno, dobierając elementy uzdatniania sprężonego powietrza do instalacji i odbiorników. Zwykły filtr zatrzymujący krople nie obniża ciśnieniowego punktu rosy tak jak osuszacz. Z kolei sam dodatni PDP nie potwierdza przydatności powietrza do każdego procesu technologicznego.
W dokumentacji FD 5–95 producent opisuje elektroniczny spust kondensatu sterowany poziomem. Skuteczne odprowadzanie zebranej cieczy pozostaje częścią prawidłowej pracy urządzenia. Przy planowaniu instalacji uwzględnij drogę odpływu i sposób zagospodarowania kondensatu; odpowiednie urządzenia znajdziesz w dziale odprowadzania i separacji kondensatu. Zapewnij również warunki chłodzenia, dostęp do obsługi i zasilanie zgodne z instrukcją wybranego wykonania.
Co podać w zapytaniu do Pneumatig?
Przygotuj wymagany przepływ wraz z jednostką i warunkami odniesienia, zakres ciśnienia roboczego, najwyższą temperaturę powietrza na wlocie oraz temperaturę otoczenia. Podaj oczekiwany PDP, sposób użytkowania instalacji i wymagania odbiorników. Przy wymianie dołącz zdjęcie tabliczki starego urządzenia, dane przyłączy i zasilania. Pozwoli to porównać konkretny osuszacz FD z potrzebami zakładu i sprawdzić właściwe wykonanie przed zamówieniem, zamiast wybierać urządzenie tylko na podstawie nazwy lub gabarytów.
