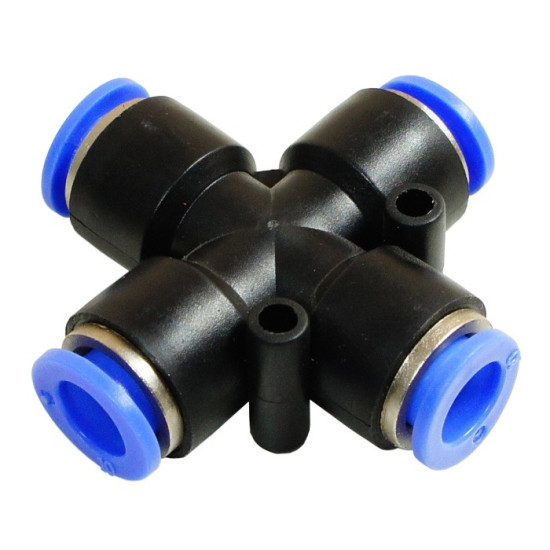

Czwórniki wtykowe PZA do przewodów pneumatycznych

Czwórniki PZA służą do połączenia czterech przewodów w jednym punkcie instalacji sprężonego powietrza. W układzie, w którym jedno przyłącze doprowadza zasilanie, pozostają trzy przyłącza do odgałęzień. Przy wyborze sprawdź średnicę zewnętrzną przewodu, sposób jego mocowania oraz warunki pracy. W tej kategorii Pneumatig znajdziesz warianty wtykowe PZA na przewody 4, 6, 8, 10 i 12 mm, a także odrębny czwórnik skręcany 12 × 10 mm.

Jak dobrać średnicę czwórnika PZA?

Rozmiar gniazda wtykowego dobiera się do średnicy zewnętrznej przewodu. Oznaczenie 8 mm nie oznacza średnicy otworu przepływowego ani średnicy wewnętrznej węża. Przykładowo czwórnik PU-PZA-08 jest przeznaczony do podłączenia przewodu o średnicy zewnętrznej 8 mm. Przed zamówieniem odczytaj oznaczenie przewodu; jeżeli podano dwa wymiary, ustal, który opisuje jego powierzchnię zewnętrzną.

• PU-PZA-04: czwórnik wtykowy do przewodu 4 mm.
• PU-PZA-06: czwórnik wtykowy do przewodu 6 mm.
• PU-PZA-08: czwórnik wtykowy do przewodu 8 mm.
• PU-PZA-10: czwórnik wtykowy do przewodu 10 mm.
• PU-PZA-12: czwórnik wtykowy do przewodu 12 mm.

Zgodność nominalnej średnicy to pierwszy warunek doboru. Potrzebne są również odpowiedni materiał, tolerancja i stan powierzchni przewodu. Nie dobieraj połączenia wyłącznie przez próbne wsunięcie końcówki. Przy wymianie istniejącego elementu porównaj pełne oznaczenie, konstrukcję oraz przestrzeń zajmowaną przez korpus i podłączone przewody. Podobny wygląd nie potwierdza identycznych parametrów pracy.

Czwórnik skręcany 12 × 10 mm to inne wykonanie

Widoczny w tej kategorii czwórnik skręcany PU-SK41210 jest opisany dla przewodu o średnicy zewnętrznej 12 mm i wewnętrznej 10 mm. Zapis 12 × 10 mm określa więc dwa wymiary przewodu, a nie rozgałęzienie pomiędzy przewodami o średnicach zewnętrznych 12 i 10 mm. Nie traktuj go jako redukcyjnego wariantu PZA.

Różnica dotyczy także montażu: karta PU-SK41210 wskazuje konstrukcję skręcaną, podczas gdy seria PZA wykorzystuje przyłącza wtykowe push-in. Jeżeli odtwarzasz fragment instalacji z przewodem 12 × 10 mm, najpierw ustal oczekiwany sposób połączenia. Sama zgodność zewnętrznego wymiaru 12 mm nie rozstrzyga, czy potrzebujesz PU-PZA-12, czy wykonania skręcanego. Parametry i sposób montażu sprawdzaj dla wybranego kodu produktu.

Rozgałęzienie a wymagania odbiorników

Czwórnik wybiera się do połączenia przewodów; liczba jego przyłączy nie jest deklaracją wydajności zasilania. Przy układzie z jednym doprowadzeniem i trzema odbiorami przygotuj informacje o zapotrzebowaniu odbiorników oraz o tym, czy pracują jednocześnie. Nie zakładaj, że podłączenie trzech takich samych przewodów zapewni trzy jednakowe strumienie powietrza. Do oceny układu potrzebne są warunki pracy i dane przepływowe, a nie tylko liczba gniazd.

Jeżeli wymieniasz czwórnik z powodu problemu z zasilaniem maszyny, w zapytaniu podaj również długości i średnice wewnętrzne przewodów oraz objaw występujący przy pracy odbiorników. Pozwala to określić zakres potrzebnego sprawdzenia zamiast wybierać większy korpus wyłącznie na podstawie jego rozmiaru. Karty wariantów PZA nie podają charakterystyki przepływu, dlatego nie należy wyznaczać z nich gwarantowanej wydajności odgałęzień.

Ciśnienie, temperatura i materiał przewodu

Oferowane PZA są opisane jako elementy instalacji sprężonego powietrza. Do doboru przygotuj ciśnienie robocze, temperaturę medium i otoczenia oraz materiał przewodu. Dopuszczalne warunki trzeba potwierdzić dla konkretnego wykonania złączki i przewodu. Nie przenoś parametrów czwórnika skręcanego na warianty wtykowe ani danych podobnej złączki na całą serię.

Gdy zastosowanie obejmuje inne medium, podciśnienie lub kontakt ze środkami chemicznymi, potrzebne jest dodatkowe potwierdzenie przeznaczenia produktu. Sama nazwa tworzywa przewodu nie rozstrzyga zgodności z gniazdem. Ważne są także wykonanie przewodu i wymagania jego producenta. Szersze różnice pomiędzy rodzajami przyłączy opisujemy w kategorii złączek pneumatycznych wtykowych.

Miejsce na przewody i dostęp przy montażu

Przed montażem odłącz zasilanie pneumatyczne, usuń ciśnienie z obsługiwanego odcinka i zabezpiecz napędy przed nieoczekiwanym ruchem. Przygotuj prostopadle ucięte, czyste końce przewodów bez zgnieceń i rys na powierzchni uszczelnianej. W połączeniu wtykowym wsuwaj przewód do oporu, a następnie delikatnym pociągnięciem sprawdź jego utrzymanie.

Rozmieść cztery odcinki tak, aby nie napinały połączeń i nie wymuszały ostrego zagięcia bezpośrednio przy gnieździe. Pozostaw dostęp do pierścieni zwalniających: zabudowa powinna umożliwiać obsługę każdego przyłącza, także po podłączeniu pozostałych przewodów. Przy demontażu, po rozprężeniu instalacji, wciśnij równomiernie pierścień i przytrzymaj go podczas wyjmowania przewodu. Przed ponownym użyciem oceń stan końcówki; uszkodzonego odcinka nie traktuj jako prawidłowej powierzchni uszczelniającej.

Do zamówienia w Pneumatig wybierz kod czwórnika i potwierdzony rozmiar przewodu. Jeżeli potrzebujesz pomocy w doborze, podaj sposób połączenia, wymiary i materiał przewodów, medium, ciśnienie, temperaturę oraz układ odbiorników. Przy wymianie dołącz oznaczenie dotychczasowego elementu i zdjęcie miejsca zabudowy. Te dane pomagają rozróżnić właściwy wariant PZA od konstrukcji skręcanej i ustalić brakujące parametry przed zakupem.
