Zawory logiczne pneumatyczne — funkcje OR i AND

Zawory logiczne łączą sygnały pneumatyczne według określonego warunku. Funkcja OR, czyli LUB, przekazuje sygnał po podaniu go na co najmniej jedno wejście. Funkcja AND, czyli I, wymaga obecności sygnału na obu wejściach. W tej kategorii Pneumatig oferuje obecnie zawory OR w kilku rozmiarach przyłączy. Porównanie z AND pomaga wybrać właściwą funkcję obwodu; nie oznacza, że każdy opisany typ znajduje się na liście produktów.

Element logiczny może sterować pilotem kolejnego rozdzielacza, łączyć polecenia z dwóch miejsc obsługi albo realizować warunek rozpoczęcia etapu cyklu. Nie zastępuje regulatora ciśnienia ani zaworu do nastawiania prędkości siłownika. Pozostałe funkcje sterowania znajdziesz w grupie zaworów i elektrozaworów pneumatycznych.

Tabela prawdy dla dwóch wejść

W tabeli A i B oznaczają dwa wejścia, a Y — wyjście. Wartość 1 oznacza sygnał o ciśnieniu wystarczającym do działania danego elementu i odbiornika. Wartość 0 oznacza brak takiego sygnału. To uproszczenie logiczne: tabela nie podaje czasu przełączenia, dokładnego ciśnienia wyjściowego ani szybkości odpowietrzania przewodów.

A	B	Y: OR	Y: AND
0	0	0	0
0	1	1	0
1	0	1	0
1	1	1	1

Schemat przepływu sygnałów: dwa niezależne wejścia A oraz B → zawór OR albo AND → wyjście Y → odbiornik sygnału. Litery służą tu do objaśnienia działania. Przy podłączaniu korzystaj z oznaczeń portów i symbolu na konkretnym zaworze.

OR: polecenie z jednego lub drugiego źródła

Zawór OR ma dwa wejścia i wspólne wyjście. W typowym wykonaniu przełączający element kieruje powietrze z aktywnego wejścia na wyjście, odcinając drugą drogę wejściową. Można dzięki temu przekazać to samo polecenie z przycisku na pulpicie albo z drugiego punktu obsługi. Zwykły trójnik nie realizuje tego rozdzielenia: może połączyć sygnał z wydechem nieaktywnego zaworu sterującego.

OR obejmuje także stan, w którym oba sygnały są aktywne. Nie jest funkcją XOR, wymagającą wyłącznie jednego aktywnego wejścia. Dla zaworu SZ-ZL-02 karta opisuje przekazanie drogi wejściowej o większym ciśnieniu. Nie należy jednak traktować tego jako gwarancji precyzyjnego przełączania między dwoma nastawami regulatorów. Przy zmiennych, zbliżonych ciśnieniach trzeba potwierdzić zachowanie danego wykonania. OR łączy polecenia logiczne; nie stabilizuje ciśnienia i nie sumuje wartości z obu wejść.

AND: spełnienie dwóch warunków

Zawór dwuciśnieniowy AND daje sygnał wyjściowy, gdy ciśnienie jest doprowadzone do obu wejść. Przykładem zwykłej logiki procesu jest warunek „detal w położeniu roboczym” oraz „wydane polecenie cyklu”. W typowym elemencie dwuciśnieniowym przy różnych ciśnieniach wejściowych do wyjścia przekazywana jest niższa wartość, z uwzględnieniem strat przepływu. Słabszy sygnał może więc ograniczyć możliwość przełączenia następnego zaworu.

Obecność obu sygnałów nie oznacza kontroli czasu ich pojawienia się. Gdy jedno wejście pozostaje stale zasilone, zwykłe AND może zadziałać po późniejszym podaniu drugiego sygnału. Z tego powodu dwa przyciski i element AND same nie potwierdzają funkcji bezpiecznego sterowania oburęcznego. Taki układ wymaga elementów oraz projektu przeznaczonych do tej funkcji, obejmujących wymagane zachowanie przy uruchamianiu, zwalnianiu i ponownym starcie.

Dobór zaworu OR z oferty Pneumatig

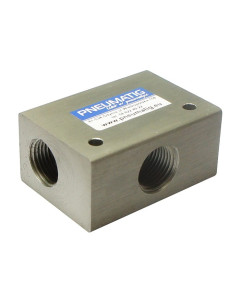

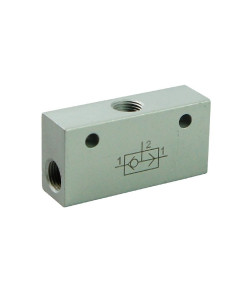

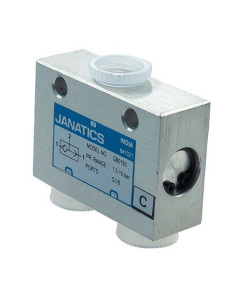

Jeżeli instalacja ma przyłącza G1/8, punktem wyjścia jest SZ-ZL-01 — zawór logiczny OR G1/8. Do połączeń G1/4 dostępny jest SZ-ZL-02 — zawór OR G1/4. Obie karty podają zakres ciśnienia 2–10 bar. Te wartości odnoszą się do wskazanych produktów; nie należy przyjmować pracy od 0 bar ani stosować parametrów innej serii tylko na podstawie podobnego korpusu.

Wybór gwintu nie kończy doboru. Przeczytane karty tych modeli nie podają liczbowej przepustowości, zakresu temperatury ani czasu przełączenia. Jeżeli aplikacja wymaga dużego przepływu, krótkiego impulsu lub pracy w określonej temperaturze, parametry te trzeba potwierdzić przed zamówieniem. Nie zakładaj proporcjonalnego wzrostu wydajności po zmianie G1/8 na G1/4.

Dlaczego poprawna logika może nie przełączyć odbiornika?

Sprawdź ciśnienie na obu wejściach oraz na wyjściu w chwili poboru powietrza. Statyczny odczyt manometru nie wykaże każdego spadku powstającego podczas napełniania pilota. Długi przewód zwiększa objętość do napełnienia, a nieszczelność, zwężenie lub zanieczyszczenie może osłabić sygnał. Łączenie wielu elementów logicznych w szeregu wymaga uwzględnienia opóźnień i strat na całej drodze.

Sprawdź również zanik sygnału. Po zwolnieniu sterowania odbiornik powinien zachować się zgodnie z projektem, ale uwięzione powietrze w przewodzie może opóźnić zmianę stanu. Trzeba zapewnić właściwą drogę odpowietrzenia przez układ sterujący, zgodną z konstrukcją użytych elementów. Sam wiersz 0/0 w tabeli prawdy nie potwierdza natychmiastowego usunięcia ciśnienia resztkowego.

Po montażu sprawdź kolejno brak obu sygnałów, tylko A, tylko B i oba wejścia aktywne, a następnie zwalnianie każdego z nich. Próby wykonuj przy rzeczywistym odbiorniku i przewodach, w warunkach zabezpieczających przed niezamierzonym ruchem. Nieprawidłowej funkcji nie koryguj zwiększaniem ciśnienia ponad dopuszczenie zaworu.

Pneumatig jako dystrybutor pneumatyki w Polsce pomaga dobrać elementy do wymaganego przebiegu sygnałów. Do zapytania dołącz prosty schemat, funkcję OR lub AND, ciśnienia źródeł, rodzaj odbiornika i długości przewodów. Podaj także przyłącza, temperaturę oraz oczekiwany czas reakcji. Takie informacje pozwalają oddzielić wybór funkcji logicznej od sprawdzenia wydajności pneumatycznej całego obwodu.
