Uchwyty do rur COPRAX Prandelli

Uchwyty do rur COPRAX służą do mocowania i prowadzenia rurociągu. Przy wyborze sprawdź wymiar rury, pełny kod produktu oraz funkcję mocowania przewidzianą w projekcie. Dopasowanie średnicy nie rozstrzyga jeszcze, czy dane wykonanie może pracować jako punkt stały albo podpora przesuwna. W Pneumatig znajdziesz uchwyty COP799 do rur o wymiarach od 20 do 63 mm oraz osobne pozycje uchwytów ściennych COP-799 dla rur 25 i 32 mm.

Dobór wymiaru uchwytu do rury

Porównuj wymiar mocowania ze średnicą zewnętrzną rury, którą ma obejmować. Średnica wewnętrzna opisuje jej prześwit i nie jest wymiarem do wyboru uchwytu. Przy rozbudowie istniejącej trasy odczytaj oznaczenie rury i sprawdź jej wymiar; przy nowej instalacji użyj zestawienia projektowego. Oferta rur COPRAX pozwala następnie wybrać potrzebne odcinki przewodu, oddzielnie od mocowań.

W grupie COP799 poszczególne pozycje mają następujące wymiary:

• COP799.020 jest uchwytem do rury 20 mm.
• COP799.025 odpowiada rurze 25 mm, a COP799.032 rurze 32 mm.
• COP799.040 jest przeznaczony do rury 40 mm, COP799.050 do 50 mm, a COP799.063 do 63 mm.

Takie zestawienie służy do wyboru rozmiaru. Nie określa nośności, sposobu zakotwienia ani liczby podpór na metr trasy. Jeśli zamawiasz element na podstawie wcześniej kupionego uchwytu, zachowaj jego pełny kod i porównaj wykonanie mocowania. Sama zgodność liczby w nazwie nie wystarcza do zastąpienia części w istniejącym układzie.

Przykładowo, gdy zestawienie obejmuje trasę z rurą 32 mm i odejście z rurą 25 mm, rozpisz mocowania osobno dla obu wymiarów. Nie zamawiaj wszystkich uchwytów według średnicy magistrali. Liczbę sztuk przypisz dopiero po sprawdzeniu rozmieszczenia podpór na każdym odcinku; sama długość rur w koszyku nie uwzględnia zmian kierunku ani położenia połączeń.

Uchwyty ścienne COP-799 i podobne oznaczenia

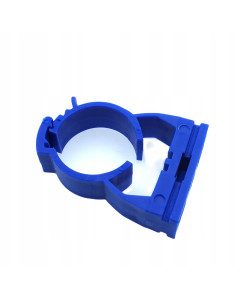

Uchwyt ścienny COP-799.025 jest opisany jako dedykowany do rury COPRAX Prandelli o średnicy 25 mm. Dla wymiaru 32 mm przewidziana jest osobna karta uchwytu ściennego COP-799.032. Obie karty wskazują producenta Prandelli oraz właściwą średnicę.

Kody COP799.025 i COP-799.025, podobnie jak COP799.032 i COP-799.032, oznaczają w sklepie oddzielne pozycje. Nie pomijaj łącznika przy sporządzaniu zamówienia. Jeżeli chcesz zastąpić jedną pozycję drugą, potrzebne jest potwierdzenie wykonania i wymiarów montażowych. Zbliżone oznaczenie oraz ta sama średnica rury nie są samodzielnym potwierdzeniem zamienności.

Punkt stały czy podpora przesuwna?

Instrukcja COPRAX rozróżnia punkty stałe, unieruchamiające rurę, oraz przesuwne, umożliwiające jej ruch osiowy w obu kierunkach. To funkcje całego sposobu podparcia. Nazwa „uchwyt do rury” nie potwierdza automatycznie, że konkretny produkt spełni każdą z nich.

Prandelli zaleca umieszczanie podpór przesuwnych na wolnym odcinku powierzchni rury, z dala od połączeń z kształtkami. Kontakt mocowania z rurą nie może powodować uszkodzeń jej powierzchni. Rozmieszczenie podpór trzeba powiązać z przewidywanym ruchem termicznym oraz układem punktów stałych, zamiast jedynie równomiernie rozdzielić uchwyty na całej długości.

Jak ustalić rozstaw mocowań?

Rozstaw odczytuje się z dokumentacji właściwego wykonania rury. W przewodniku COPRAX wykres wiąże odległość podpór ze średnicą zewnętrzną i temperaturą. Nie ma jednej wartości odpowiedniej dla wszystkich średnic i warunków. Przy ocenie wydłużenia istotne są również długość odcinka swobodnego oraz różnica temperatur między montażem a pracą instalacji.

Przed policzeniem uchwytów przygotuj szkic z długościami prostych odcinków, zmianami kierunku i odejściami. Zaznacz miejsca przewidzianych podpór oraz elementy, które ograniczają dostęp montażowy. Pozwoli to rozdzielić dobór rozmiaru uchwytu od sprawdzenia jego rozmieszczenia. Nie przenoś rozstawów innego wykonania rury, w tym COPRAX FIBRA, wyłącznie na podstawie podobnej nazwy systemu.

Co podać przy zamówieniu mocowań?

W zapytaniu do Pneumatig podaj pełny SKU, wymiar rury i potrzebną liczbę sztuk. Do oceny rozwiązania montażowego dołącz szkic trasy, informację o podłożu, wymaganej odległości rury od ściany oraz planowanej funkcji punktów podparcia. Przy wymianie przydatne będą zdjęcia dotychczasowego uchwytu i jego połączenia z podłożem. Wskaż też temperatury montażu i pracy oraz oznaczenia rur.

Przed zakupem ustal zawartość zestawu i sposób mocowania do podłoża; nazwa uchwytu nie potwierdza dołączenia śruby lub kołka. Pozostałe rodziny elementów znajdziesz w kategorii systemu COPRAX Prandelli. W zestawieniu zakupowym rozdziel uchwyty, rury i kształtki, aby sprawdzenie wymiarów oraz liczby części obejmowało cały planowany odcinek instalacji.
