Filtry Atlas Copco do sprężonego powietrza

Filtry Atlas Copco w ofercie Pneumatig służą do uzdatniania sprężonego powietrza w instalacjach przemysłowych. Serie DD+ i PD+ ograniczają aerozol olejowy, mokry pył oraz krople wody, DDp+ i PDp+ odpowiadają za filtrację suchego pyłu, a QD+ wykorzystuje węgiel aktywny do usuwania par oleju. Wybór zaczyna się od rodzaju zanieczyszczenia i wymagań odbiornika, a następnie obejmuje przepływ, ciśnienie, przyłącze oraz miejsce filtra w układzie.

To filtry montowane w przewodzie sprężonego powietrza. Przy zakupie części do samej sprężarki trzeba osobno zidentyfikować jej model i numer części. Nazwa Atlas Copco nie oznacza, że dowolny filtr z tej kategorii zastąpi filtr ssawny, filtr oleju lub separator wewnątrz kompresora.

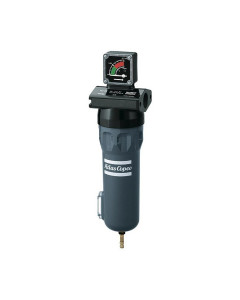

DD+ i PD+: filtracja aerozolu olejowego i mokrych zanieczyszczeń

DD+ i PD+ są filtrami koalescencyjnymi. Zatrzymują drobne krople zawieszone w powietrzu i łączą je w większe, które można odprowadzić z obudowy. DD+ pełni rolę stopnia zgrubnego, a PD+ stopnia dokładnego. W układzie wymagającym dokładniejszej filtracji PD+ pracuje za odpowiednim filtrem DD+; istotne jest również wcześniejsze oddzielenie ciekłej wody. Nie należy dobierać całego zestawu wyłącznie na podstawie liczby mikrometrów.

Przykładem większego filtra jest Atlas Copco DD 425+, SKU AC-8102260364. Jego karta podaje przyłącze G 3″, maksymalne ciśnienie 16 bar i filtrację 1 µm. Odpowiadający mu stopień dokładny PD 425+, SKU AC-8102260372, ma przyłącze G 3″, maksymalne ciśnienie 16 bar i filtrację 0,01 µm. Obie karty wymieniają automatyczny spust kondensatu oraz wskaźnik zdławienia wkładu. Dane te dotyczą wskazanych modeli, nie wszystkich filtrów tej marki.

DDp+ i PDp+: odpylanie suchego powietrza

Litera „p” ma znaczenie przy wyborze: DDp+ i PDp+ to filtry pyłowe przeznaczone do suchego powietrza. Producent wskazuje osuszacz przed DDp+, natomiast przed PDp+ osuszacz i filtr DDp+. Takie stopnie filtracji są przydatne między innymi za osuszaczem adsorpcyjnym, gdzie trzeba uwzględnić pył pochodzący ze złoża. Nie są po prostu inną nazwą filtrów DD+ i PD+ do mokrych zanieczyszczeń.

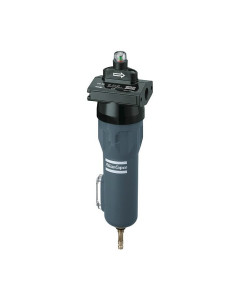

Filtr PDp 10+, SKU AC-8102263970, jest przykładem mniejszego wykonania: karta podaje przyłącze G 3/8″, maksymalne ciśnienie 20 bar, szerokość 90 mm i wysokość 268 mm. Przy modernizacji istniejącej instalacji warto porównać również miejsce potrzebne na obsługę wkładu. Sam zgodny gwint nie potwierdza odpowiedniej wydajności ani właściwego stopnia oczyszczania.

QD+: kiedy potrzebny jest węgiel aktywny?

Filtr QD+ stosuje się wtedy, gdy trzeba ograniczyć pary oleju. Węgiel aktywny wiąże je przez adsorpcję. Jest to inne zadanie niż oddzielanie ciekłego oleju i jego aerozolu, dlatego QD+ wymaga odpowiedniego przygotowania powietrza przed swoim wlotem. Producent przewiduje wcześniejszą separację wody, filtrację koalescencyjną i osuszanie. Sam wkład węglowy nie zastępuje tych urządzeń.

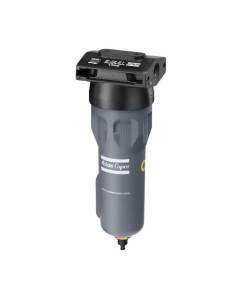

W tej kategorii dostępny jest QD 425+, SKU AC-8102260398, z przyłączem G 3″ i wkładem z węgla aktywnego. Karta tego wykonania podaje maksymalne ciśnienie 16 bar oraz zakres temperatury 0–35°C. Dobierając QD+, sprawdź temperaturę na wlocie i właściwą dla danego wkładu instrukcję serwisową. Nie przyjmuj terminu wymiany z dokumentacji innej generacji filtra tylko dlatego, że oznaczenie serii jest podobne.

Przepływ, ciśnienie i jakość powietrza przy doborze

Przepływ musi odpowiadać zapotrzebowaniu odbiorników i warunkom pracy instalacji. Wartość katalogową trzeba odnieść do ciśnienia, dla którego została określona, oraz właściwych współczynników korekcyjnych producenta. Maksymalne ciśnienie dopuszczalne obudowy nie jest automatycznie ciśnieniem odniesienia dla przepływu. Przed porównaniem dwóch filtrów upewnij się też, że wartości wydajności opisano w tych samych warunkach.

• Określ zanieczyszczenia, które trzeba ograniczyć: pył, krople wody, aerozol oleju czy pary oleju.
• Podaj wymagania maszyny lub procesu dotyczące cząstek, wody i oleju. Jeśli dysponujesz klasą czystości ISO 8573-1, przekaż pełne oznaczenie, a nie samą liczbę bez wskazania zanieczyszczenia.
• Sprawdź przepływ maksymalny potrzebny przy jednoczesnej pracy odbiorników, ciśnienie robocze i temperaturę powietrza przed filtrem.
• Uwzględnij przyłącza, dopuszczalny spadek ciśnienia, sposób odprowadzania kondensatu oraz przestrzeń serwisową.
• Przy wymianie istniejącego urządzenia odczytaj pełne oznaczenie i numer produktu z tabliczki, zamiast dobierać wyłącznie po rozmiarze obudowy.

Filtracja nie zastępuje osuszania

Usunięcie kropel wody nie rozwiązuje problemu pary wodnej. Jeżeli instalacja wymaga określonego ciśnieniowego punktu rosy, trzeba dobrać odpowiedni osuszacz sprężonego powietrza. Filtry i osuszacz pełnią uzupełniające się funkcje, a ich kolejność wynika z typu urządzeń i wymaganej jakości powietrza. Nie należy przypisywać pojedynczemu filtrowi kompletnej klasy czystości całego układu bez sprawdzenia pozostałych stopni uzdatniania.

W eksploatacji kontroluj stan wkładu, działanie spustu tam, gdzie jest zastosowany, oraz wskazania dostępnego wskaźnika zdławienia. Terminy obsługi odczytuj z instrukcji konkretnego wykonania. Dla wkładu węglowego nie traktuj samego niewielkiego spadku ciśnienia jako potwierdzenia, że zachował zdolność adsorpcji.

Do zapytania o dobór filtrów w Pneumatig dołącz dane przepływu, ciśnienia i temperatury, wymagania odbiornika oraz opis obecnego układu uzdatniania. Pozwala to ustalić właściwą serię i wielkość urządzenia. Jeśli szukasz innego rodzaju stopnia oczyszczania, przejdź do pełnej oferty filtrów sprężonego powietrza.
