Siłowniki kompaktowe DM z gwintem zewnętrznym | Pneumatig

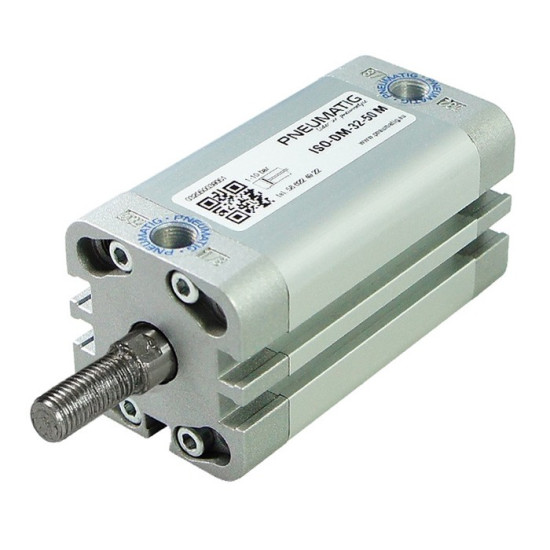

Siłowniki kompaktowe DM z gwintem zewnętrznym tłoczyska służą do przenoszenia ruchu i siły na element roboczy połączony za pomocą pasującego gwintu wewnętrznego. W katalogu Pneumatig to wykonanie oznaczono C-D...M. Przy doborze trzeba rozdzielić trzy parametry: średnicę tłoka, skok siłownika oraz gwint końcówki tłoczyska. Gwint przyłącza sprężonego powietrza jest osobnym wymiarem i nie służy do doboru końcówki mechanicznej.

Ta podkategoria obejmuje wykonania dwustronnego działania. Jeśli potrzebujesz innego zakończenia tłoczyska, powrotu sprężynowego lub zabezpieczenia przed obrotem, porównaj pozostałe siłowniki kompaktowe DM ISO 21287. O wyborze wersji powinien decydować sposób pracy mechanizmu, a następnie wymagane wymiary i parametry napędu.

Gwint tłoczyska C-D...M a przyłącze powietrza

W dokumentacji rodziny C-D...M zewnętrzny gwint tłoczyska ma symbol KK, natomiast port pneumatyczny oznaczono EE. Poniższe zestawienie pochodzi z rysunku tej rodziny na stronie oznaczonej 10 w katalogu Pneumatig. Pozwala wstępnie dobrać gwint współpracującej końcówki, ale nie zastępuje kontroli jej długości, nośności i sposobu zabezpieczenia połączenia.

Dla gwintów drobnozwojnych zachowaj pełne oznaczenie wraz ze skokiem: M10 × 1,25 nie można zastąpić dowolną końcówką opisaną tylko jako M10. Sprawdź także głębokość jej gwintu, dostępną długość wkręcenia i miejsce na kontrowanie. Numer średnicy w oznaczeniu akcesorium nie jest wystarczającym kryterium, ponieważ elementy przewidziane do różnych rodzin siłowników mogą mieć inne gwinty mimo podobnych nazw.

Regulacja końcówki nie zmienia skoku siłownika

Wkręcanie lub wykręcanie końcówki na tłoczysku zmienia jej położenie względem napędu oraz długość całego zespołu. Nie zmienia odległości, jaką tłok pokonuje wewnątrz korpusu. Skok zamawianego siłownika pozostaje osobnym parametrem. Taką regulację można wykorzystać do dopasowania geometrii połączenia, o ile zachowana jest wymagana długość zazębienia gwintów i prawidłowe zabezpieczenie końcówki.

Jeżeli mechanizm potrzebuje innej drogi ruchu, dobierz właściwy skok i przeanalizuj położenia krańcowe całego zespołu. Samo odsunięcie końcówki nie skróci ruchu tłoka. Nie należy również traktować nakrętki kontrującej jako blokady tłoczyska w dowolnym położeniu. Sposób dokręcania, moment i dopuszczalne obciążenie połączenia trzeba ustalić dla użytej końcówki oraz konkretnego siłownika.

Jak czytać oznaczenie i sprawdzić zabudowę

Przykładem rzeczywistego wykonania jest DM 063 × 010 M, SKU C-D-063-0010M: siłownik dwustronnego działania o średnicy tłoka 63 mm i skoku 10 mm, z przyłączem G 1/8″ oraz amortyzacją mechaniczną. Końcowe M identyfikuje w katalogu C-D wykonanie z gwintem zewnętrznym. Przy zapytaniu lub ponownym zamówieniu podaj pełny kod, nie tylko średnicę i skok.

Przed wymianą porównaj rozstaw otworów mocujących, ich średnice lub gwinty, wymiary czoła, położenie portów oraz długość zespołu przy wsunięciu i wysunięciu. Uwzględnij wystający odcinek tłoczyska, końcówkę, nakrętkę i dostęp narzędzia do montażu. Odniesienie do ISO 21287 pomaga uporządkować dobór wymiarowy, lecz samo w sobie nie potwierdza pełnej zamienności dwóch wykonań ani zgodności wszystkich akcesoriów.

Siła osiowa, obciążenie boczne i dojazd do końca skoku

Siłę dobieraj oddzielnie dla wysuwu i powrotu. W siłowniku z jednostronnym tłoczyskiem jego przekrój zmniejsza powierzchnię czynną po jednej stronie tłoka. Przy takim samym ciśnieniu zasilania i porównywalnym przeciwciśnieniu teoretyczna siła ciągnąca jest więc mniejsza od pchającej. Zewnętrzny gwint tłoczyska nie zwiększa powierzchni czynnej tłoka ani sam z siebie nie zapewnia większego docisku.

Do oceny siły użytkowej potrzebne są ciśnienia podczas ruchu, opory mechanizmu i warunki obciążenia. Wartość nastawiona statycznie na reduktorze nie opisuje całego cyklu. Przy szerokiej stopce dociskowej lub końcówce odsuniętej od osi sprawdź także wysięg i obciążenie poprzeczne według dokumentacji. Kompaktowy napęd nie powinien być dobierany wyłącznie na podstawie wymaganej siły osiowej, gdy mechanizm dodatkowo obciąża tłoczysko na boki.

Amortyzacja mechaniczna wskazanego C-D-063-0010M nie jest regulowaną amortyzacją pneumatyczną. Przy doborze warunków dojazdu uwzględnij masę przemieszczanych części, prędkość i dopuszczalne obciążenie końca skoku. W aplikacji docisku, krótkiego przesuwu lub wysuwania elementu prowadzonego osobno sprawdź cały tor ruchu, a nie tylko położenia skrajne.

Czujniki, obsługa i dane do zapytania

Potwierdzenie osiągnięcia położenia wymaga dobrania detekcji do wykonania siłownika i wejścia układu sterowania. Sprawdź obecność magnesu, sposób mocowania czujnika, rodzaj sygnału i przyłącze elektryczne. Czujnik przełączający przy określonym położeniu nie zastępuje pomiaru ciągłego ani mechanicznego ustalenia detalu. Po zmianie położenia końcówki ponownie sprawdź relację między sygnałem czujnika a rzeczywistym położeniem narzędzia.

W kontroli eksploatacyjnej uwzględnij stan gwintu, luz końcówki, mocowanie korpusu i osiowanie mechanizmu. Sposób zabezpieczenia połączenia oraz wymagania dotyczące medium i smarowania ustal z dokumentacji wykonania. Przy nietypowej temperaturze lub kontakcie z substancjami chemicznymi potrzebne jest potwierdzenie materiałów i uszczelnień zamawianej wersji.

Pneumatig, dystrybutor pneumatyki w Polsce, oferuje siłowniki kompaktowe DM i osprzęt do układów pneumatycznych. Aby odnieść dobór do konkretnego mechanizmu, przekaż dane do Pneumatig: pełny kod obecnego napędu lub wymaganą średnicę i skok, rysunek mocowania, gwint końcówki, siłę w obu kierunkach, ciśnienie robocze, czas cyklu oraz sposób prowadzenia obciążenia. Przy wymianie dołącz również zdjęcie tabliczki i wymiary istniejącej zabudowy.
