Zawory suwakowe PN 10, G 1/8–G 1/2 | Pneumatig

Zawory suwakowe PN 10 w tej kategorii to kompaktowe zawory do instalacji sprężonego powietrza, z przyłączami G 1/8, G 1/4, G 3/8 i G 1/2. Przy wyborze trzeba połączyć rozmiar gwintu z wymaganym przepływem, ciśnieniem oraz sposobem odcięcia odbiornika. Jeżeli zawór ma również usuwać ciśnienie z przewodu, potwierdź funkcję odpowietrzania i kierunek podłączenia w dokumentacji wybranego wykonania. Sama nazwa „suwakowy” nie opisuje wszystkich połączeń wewnętrznych.

Do czego służy ręczny zawór suwakowy?

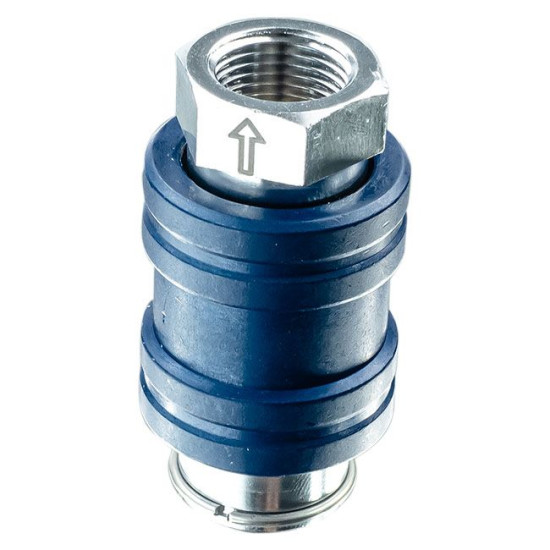

W zaworze tulejowym operator przesuwa zewnętrzną tuleję, zmieniając połączenie kanałów przepływowych. Takie sterowanie pozwala obsługiwać obwód lokalnie. Dobierając zawór do stanowiska, należy więc przewidzieć dostęp dłoni do elementu przesuwnego, miejsce na jego pełny skok i czytelne rozpoznanie położenia. Zawór schowany za osłoną lub przyciśnięty do sąsiedniego przewodu może być trudny w obsłudze, mimo że jego gwint pasuje do instalacji.

Określenie „suwakowy” dotyczy także budowy rozdzielaczy sterujących ruchem siłowników. Nie oznacza, że każdy taki rozdzielacz jest ręcznym zaworem tulejowym. Jeśli potrzebne jest przełączanie kierunku ruchu, sterowanie cewką albo nastawianie przepływu, wybierz odpowiednią funkcję w dziale zaworów i elektrozaworów pneumatycznych. Wymiana elementu tylko na podstawie wspólnego słowa w nazwie może zmienić działanie obwodu.

Odcięcie zasilania a odpowietrzenie przewodu

Odcięcie dopływu i usunięcie ciśnienia po stronie odbiornika to dwa osobne wymagania. W wykonaniu trójdrogowym z odpowietrzeniem jedno położenie łączy zasilanie z odbiornikiem, a drugie zamyka dopływ i otwiera drogę wylotową. Dla tej funkcji istotne są zarówno przyłącza przewodu, jak i droga odprowadzania powietrza. Trzeba ustalić, którą część instalacji zawór ma odciąć i skąd ma zostać usunięte ciśnienie.

Nie traktuj przesunięcia tulei jako potwierdzenia, że cały układ jest bez ciśnienia. Przed rozłączeniem przewodu lub obsługą urządzenia sprawdź odłączenie zasilania i rozprężenie właściwej części obwodu zgodnie z procedurą maszyny. Wymaganie blokady przed ponownym załączeniem również trzeba ocenić osobno: nie wynika ono z samego ręcznego sposobu sterowania ani z oznaczenia PN 10.

Gwint, przepływ i parametry konkretnego wariantu

Gwint G 1/4 określa przyłącze, a nie średnicę zewnętrzną przewodu ani wydajność całego punktu zasilania. Przy wymianie porównaj rodzaj obu końców połączenia, sposób uszczelnienia i miejsce dostępne po skręceniu. Przejściówka pozwalająca połączyć różne rozmiary nie potwierdza, że przepływ będzie wystarczający dla odbiornika.

Przykładowo karta zaworu suwakowego PN 10 G 1/4, SZ-ZS-02 podaje zakres ciśnienia 0–10 bar, temperatury 0–70°C oraz przepływ 1940 l/min. Są to dane tego modelu. W tabeli przepływu nie wskazano ciśnienia pomiarowego, spadku ciśnienia ani warunków odniesienia objętości, dlatego liczby 1940 l/min nie należy przyjmować jako gwarantowanej wydajności na końcu przewodu w dowolnej instalacji.

Do doboru przepływu podaj zapotrzebowanie odbiornika i ciśnienie wymagane podczas pracy, a także długość oraz średnicę wewnętrzną przewodu. Uwzględnij pozostałe elementy połączenia. Przy kilku urządzeniach określ, czy pracują równocześnie. Jeśli zawór ma służyć do rozprężania, potrzebne są również informacje o objętości odcinanego odcinka i wymaganym czasie usunięcia ciśnienia; parametr przepływu zasilającego nie zastępuje charakterystyki odpowietrzania.

Materiały i warunki pracy

Dla SZ-ZS-02 podano obudowę z mosiądzu chromowanego, suwak z aluminium anodowanego oraz uszczelnienie NBR. Te informacje pomagają określić wykonanie zaworu, ale same nie potwierdzają dopuszczenia do wody pitnej, pary, substancji spożywczych ani agresywnych chemikaliów. Zastosowanie z innym medium niż sprężone powietrze wymaga potwierdzenia dla dokładnego produktu.

Przy zabudowie uwzględnij temperaturę medium i otoczenia oraz możliwy kontakt z cieczami używanymi do mycia. Dobór powinien obejmować wymagania dotyczące jakości powietrza i smarowania. Nie wprowadzaj dodatkowego oleju ani środków czyszczących na podstawie ogólnego założenia, że każdy suwak trzeba okresowo smarować. Sposób obsługi i dopuszczalne środki ustala instrukcja wybranego zaworu.

Montaż i dane potrzebne do zamówienia

Przed montażem usuń z przyłączy opiłki i inne zanieczyszczenia. Dobierz uszczelnienie tak, aby jego materiał nie dostał się do kanałów zaworu. Kierunek zasilania ustal z oznaczeń i dokumentacji; symetryczny wygląd korpusu nie dowodzi możliwości dowolnego odwrócenia zaworu. Po zamontowaniu wykonaj kontrolę szczelności i działania w warunkach przewidzianych dla instalacji.

W zapytaniu do Pneumatig podaj rozmiar przyłącza, ciśnienie robocze, temperaturę, wymagany przepływ oraz przeznaczenie zaworu. Zaznacz, czy potrzebne jest samo odcięcie, odcięcie z odpowietrzeniem czy dodatkowo blokada położenia. Przy wymianie dołącz kod starego elementu, zdjęcie oznaczeń i schemat jego podłączenia. Pozwala to porównać funkcję i warunki montażu, zamiast ograniczać wybór do podobnego wyglądu oraz tego samego gwintu.
