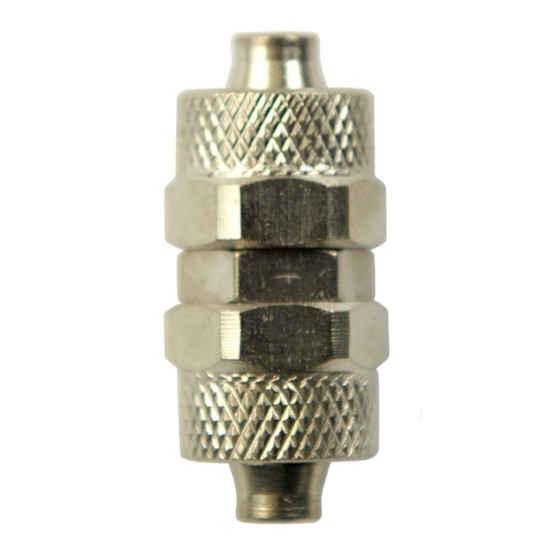

Przelotki RPUCS do łączenia przewodów pneumatycznych

Przelotkę RPUCS dobieraj do pełnego wymiaru przewodu i sposobu jego mocowania. Wersje skręcane łączą dwa odcinki przewodu; oznaczenie takie jak 8 × 6 mm określa średnicę zewnętrzną i wewnętrzną węża. W tej kategorii znajduje się także nierdzewny łącznik wtykowy PU-RPUCS-10-SS. Wspólny człon RPUCS w kodzie nie oznacza więc jednakowego sposobu montażu wszystkich produktów.

Przy przedłużaniu przewodu lub wymianie istniejącej przelotki sprawdź oba końce połączenia. Potrzebujesz łącznika przewód–przewód, a nie złączki do gwintowanego portu urządzenia. Jeżeli trasa wymaga kolanka, rozgałęzienia albo przyłącza z gwintem, przejdź do szerszej grupy złączek skręcanych metalowych i wybierz właściwy układ przyłączy.

Rozmiary przelotek skręcanych RPUCS

Podstawą wyboru jest para wymiarów OD × ID, czyli średnica zewnętrzna × średnica wewnętrzna przewodu. Aktualne karty wariantów skręcanych wskazują następujące rozmiary:

• PU-RPUCS-06: przewód 6 × 4 mm.
• PU-RPUCS-08: przewód 8 × 6 mm.
• PU-RPUCS-10: przewód 10 × 8 mm.
• PU-RPUCS-12: przewód 12 × 10 mm.
• PU-RPUCS-12-08: przewód 12 × 8 mm.
• PU-RPUCS-15: przewód 15 × 12,5 mm.

Na przykład PU-RPUCS-06 do przewodu 6 × 4 mm jest opisana jako przelotka skręcana do instalacji sprężonego powietrza. Nie należy odczytywać końcówki „06” jako pełnej informacji o wężu: istotny jest również wymiar wewnętrzny 4 mm. Tak samo przy pozostałych wariantach porównuj komplet danych, a nie wyłącznie największą liczbę w nazwie.

Przewód 12 × 8 czy 12 × 10 mm?

Łącznik PU-RPUCS-12-08 jest przeznaczony do wymiaru 12 × 8 mm, natomiast przelotka PU-RPUCS-12 do 12 × 10 mm. Oba przewody mają średnicę zewnętrzną 12 mm, lecz różnią się otworem i grubością ścianki. Nominalna ścianka wynosi odpowiednio 2 mm oraz 1 mm, licząc połowę różnicy średnic. To porównanie geometryczne, nie informacja o dopuszczalnym ciśnieniu.

W połączeniu z króćcem i nakrętką przewód nasuwa się na króciec, a nakrętka go mocuje. Z tego powodu sam pomiar zewnętrzny nie opisuje całego połączenia. Przy wymianie odczytaj oznaczenie węża, ustal jego materiał i porównaj pełny rozmiar z kartą złączki. Nie zakładaj, że wariant 12 × 8 mm zastąpi 12 × 10 mm tylko dlatego, że oba występują na tej samej liście produktów.

PU-RPUCS-10 a nierdzewny PU-RPUCS-10-SS

PU-RPUCS-10 to przelotka skręcana do przewodu 10 × 8 mm. Z kolei PU-RPUCS-10-SS ze stali nierdzewnej 316L ma w karcie określenie „złączka wtykowa” i średnicę zewnętrzną przewodu 10 mm. Nie jest opisany jako skręcana wersja 10 × 8 mm. Przy jego wyborze sprawdź wymagania dla przewodu współpracującego z przyłączem wtykowym.

Przy zamianie tych produktów zmienia się zatem nie tylko materiał korpusu, ale także rodzaj mocowania przewodu. Nie przenoś sposobu montażu, doboru nakrętki ani wymagań wymiarowych z jednego wykonania na drugie. Oznaczenie 316L identyfikuje materiał podany dla tego konkretnego łącznika; samo w sobie nie potwierdza przydatności całego połączenia do dowolnego medium lub temperatury.

Warunki pracy i przygotowanie zamówienia

Ciśnienie, temperatura oraz medium muszą odpowiadać konkretnemu wykonaniu złączki i zastosowanemu przewodowi. Nie przyjmuj jednego zakresu pracy dla wszystkich produktów RPUCS. Również metalowa konstrukcja nie jest wystarczającym kryterium doboru materiałowego: karta PU-RPUCS-12-08 opisuje mosiądz niklowany, a karta PU-RPUCS-10-SS stal nierdzewną 316L. Parametrów tych wariantów nie należy przypisywać pozostałym kodom bez ich sprawdzenia.

Przed montażem porównaj wymagania dokumentacji z warunkami instalacji, uwzględniając temperaturę przewodu i kontakt z medium. Sposób przygotowania końca węża oraz dokręcenia dobieraj według instrukcji konkretnego wykonania. Brak podanego momentu dokręcania nie uzasadnia przyjęcia wartości z podobnej złączki innej serii. Przy odbiorze zamówienia sprawdź kod produktu i rozmiar przewodu przed złożeniem połączenia.

Do zapytania do Pneumatig podaj średnicę zewnętrzną i wewnętrzną obu łączonych przewodów, ich materiał, wymagany sposób mocowania, medium, ciśnienie i temperaturę pracy. Przy wymianie dołącz oznaczenie dotychczasowej przelotki oraz zdjęcie jej końców. Jeżeli znasz już pełny wymiar i wykonanie, wybierz odpowiadający im SKU z listy, a końcowy dobór oprzyj na danych konkretnej karty i przewodu.
