Gniazda szybkozłączy TYP26 DN7,2

Gniazda szybkozłączy TYP26 pozwalają podłączać zgodne wtyki przewodów i odbiorników sprężonego powietrza. W ofercie znajdziesz wykonania z gwintem wewnętrznym, zewnętrznym oraz przyłączami na wąż, w tym warianty standardowe i niklowane. Dobór zacznij od profilu współpracującego wtyku, a następnie określ przyłącze, warunki pracy i wymagany sposób rozłączania.

Gniazdo dobieraj do profilu wtyku

Do mechanizmu szybkozłącza wsuwa się ukształtowany wtyk, a nie goły koniec węża. Przewód mocuje się po przeciwnej stronie gniazda, do przeznaczonego dla niego przyłącza. Rozdzielenie tych dwóch połączeń ułatwia zarówno wymianę uszkodzonego elementu, jak i przygotowanie nowego punktu poboru powietrza.

TYP26 określa rodzinę złącza, a DN7,2 jego średnicę nominalną. Żadne z tych oznaczeń nie jest rozmiarem gwintu lub średnicą węża. Przed zakupem sprawdź oznaczenie obecnego wtyku i zgodność jego profilu z gniazdem. Jeśli kompletujesz nowe połączenie, przejdź do wtyków i końcówek TYP26, aby wybrać przyłącze po stronie odbiornika. Obie połówki mogą mieć różne przyłącza montażowe, zachowując zgodny profil części rozłącznej.

W nieoznaczonym połączeniu warto porównać zdjęcie i wymiary wtyku z dokumentacją. Sam gwint 1/4″ albo możliwość częściowego wsunięcia końcówki nie potwierdzają zgodności. Przy doborze zamiennika podaj również funkcję dotychczasowego gniazda, szczególnie jeśli ma ono dodatkowe odpowietrzanie lub zabezpieczenie przed rozłączeniem.

Gwint zewnętrzny czy wewnętrzny?

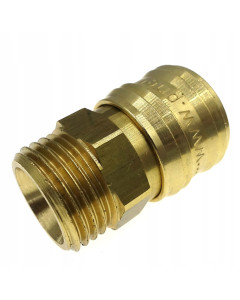

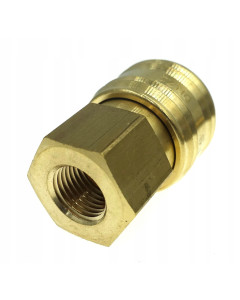

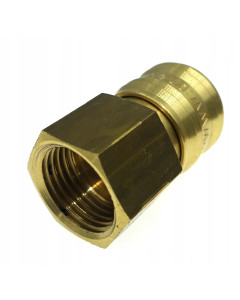

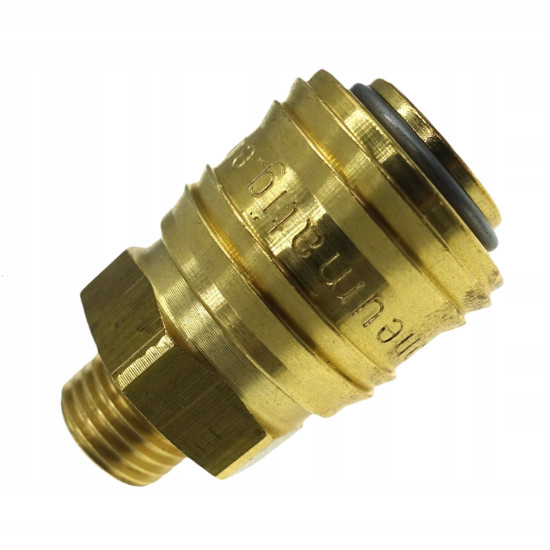

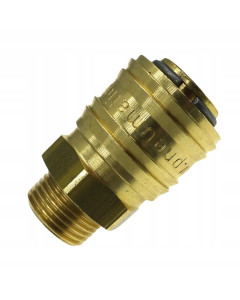

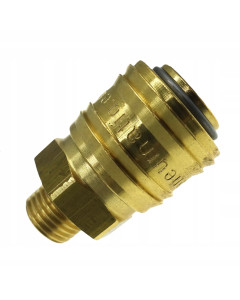

Rodzaj gwintu wynika z miejsca montażu. Gniazdo SZ-F26-02Z ma gwint G 1/4″ zewnętrzny, natomiast SZ-F26-02W ma gwint G 1/4″ wewnętrzny. Oba produkty są gniazdami TYP26 DN7,2 z mosiądzu OT58. Skróty GZ i GW wskazują stronę montażową, a nie rodzaj połówki szybkozłącza.

Przy wymianie gniazda w maszynie lub instalacji sprawdź rozmiar i standard portu, do którego będzie wkręcane, oraz przewidziany sposób uszczelnienia. Nie wystarczy podać „szybkozłączka 1/4”. Pełne oznaczenie powinno obejmować gniazdo TYP26, rodzaj gwintu i jego rozmiar. Pozwala to wybrać właściwą część bez zamiany gwintu wewnętrznego na zewnętrzny lub innego profilu złącza.

Przyłącze na wąż: dobór według wymiarów przewodu

Przy gnieździe montowanym na przewodzie znaczenie ma sposób jego przyłączenia. Wersje oznaczone jednym wymiarem i wersje z parą wymiarów nie opisują przewodu w ten sam sposób. Przykładowo niklowane gniazdo SZ-F26-06-N na wąż 6 mm jest przeznaczone do przewodu o średnicy wewnętrznej 6 mm. To wymiar strony przewodowej, niezależny od DN7,2 szybkozłącza.

Z kolei ZC-K420 na wąż 12/8 mm dobiera się do średnicy zewnętrznej 12 mm i wewnętrznej 8 mm. Takie dane są szczególnie przydatne przy wymianie zakończenia przewodu spiralnego na stanowisku produkcyjnym lub serwisowym. Przed zamówieniem odczytaj oznaczenie przewodu albo sprawdź oba jego wymiary, a następnie wybierz odpowiedni sposób mocowania.

Nie zastępuj wymiaru wewnętrznego zewnętrznym tylko dlatego, że liczba w nazwie produktu jest taka sama. Jeśli obecne zakończenie przewodu ma dodatkowe elementy mocujące, uwzględnij je przy identyfikacji przyłącza. Zdjęcie całości i oznaczenie węża pozwalają przygotować dokładniejsze zapytanie niż sam opis „gniazdo do przewodu”.

Wykonanie standardowe i niklowane

W kategorii są gniazda z mosiądzu OT58 oraz wykonania z mosiądzu niklowanego. Przykładem drugiego wariantu jest SZ-F26-04W-N z gwintem 1/2″ wewnętrznym. Materiał i wykończenie powierzchni dobieraj razem z przyłączem oraz wymaganiami środowiska pracy.

Określenie „niklowane” nie oznacza wykonania ze stali nierdzewnej ani dopuszczenia do dowolnego medium. W instalacji sprężonego powietrza sprawdź warunki konkretnego modelu; przy innym medium podaj jego rodzaj i temperaturę. Informacja o materiale korpusu nie zastępuje danych o uszczelnieniach i pozostałych elementach, które także muszą być odpowiednie do zastosowania.

Ciśnienie, przepływ i rozłączanie stanowiska

Zakres ciśnienia i temperatury należy odnosić do wybranego gniazda, zgodnego wtyku oraz przewodu. Wspólny profil TYP26 nie wyznacza jednego zakresu pracy całej kategorii. Przy zamawianiu części do wymagających warunków potwierdź parametry wybranego kodu produktu. W zapytaniu uwzględnij także zapotrzebowanie narzędzia lub odbiornika na powietrze. Do porównania przepływu potrzebne są ciśnienie wejściowe i dopuszczalny spadek ciśnienia, a nie sama liczba wyrażona w l/min.

Odcięcie dopływu i odpowietrzenie przewodu to różne funkcje. W wykonaniu z jednostronnym odcięciem zawór gniazda zamyka dalszy dopływ po rozłączeniu, ale po stronie przewodu może pozostawać sprężone powietrze. Gniazdo z kontrolowanym odpowietrzaniem przed pełnym zwolnieniem wtyku wymaga odpowiedniej konstrukcji i zgodnej końcówki. Obecność tulei zwalniającej nie potwierdza tej funkcji.

Jeżeli operator często odłącza przewód, określ wymagany sposób rozłączania już przy doborze. Obsługuj złącze zgodnie z instrukcją konkretnego wykonania i procedurą stanowiska, kontrolując wtyk oraz przewód podczas odłączania. Pozwala to uwzględnić ciśnienie resztkowe zamiast utożsamiać zamknięcie dopływu z jego usunięciem.

Dane potrzebne do zamówienia lub doboru

Do zapytania dla Pneumatig dołącz oznaczenie istniejącego wtyku, rodzaj i rozmiar przyłącza gniazda albo oba wymiary węża. Podaj medium, ciśnienie, temperaturę, wymagany przepływ oraz sposób rozłączania. Przy wyposażaniu kilku stanowisk dopisz liczbę punktów poboru i potrzebnych sztuk. Jeśli znasz już właściwy kod, wybierz jego kartę w ofercie. Porównanie obu połówek i pozostałych zagadnień doboru znajdziesz w przeglądzie szybkozłączy TYP26 DN7,2.
