Soupapes de Fin de Course : Contrôle Précis dans les Systèmes Pneumatiques Industriels
La soupape de fin de course constitue un composant fondamental dans l'automatisation pneumatique moderne, conçue spécifiquement pour détecter la position d'éléments mobiles et activer des signaux de commande au moment précis. Ces vannes mécaniques sont installées stratégiquement aux points critiques des machines industrielles, où elles convertissent le mouvement physique en signaux pneumatiques qui coordonnent des séquences opérationnelles complexes. Dans l'environnement industriel français, où la précision et la fiabilité constituent des exigences indispensables, les soupapes de fin de course garantissent une synchronisation exacte entre les différents composants des systèmes automatisés.
Principe de Fonctionnement et Caractéristiques Techniques

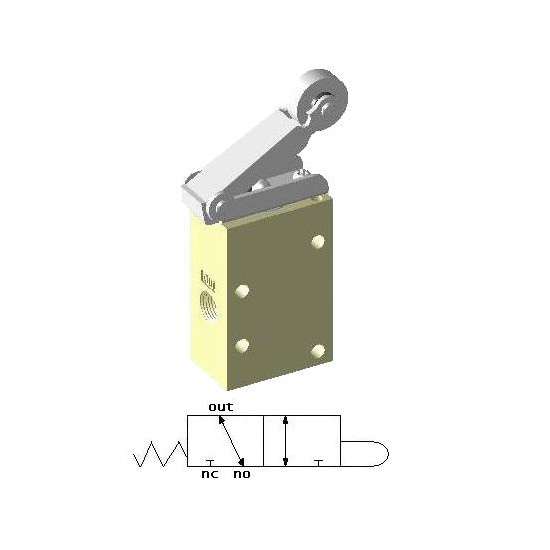

Le fonctionnement d'une soupape de fin de course repose sur l'activation mécanique par contact physique avec un élément mobile, typiquement la tige d'un vérin pneumatique ou une pièce transportée. Lors de la réception de l'impulsion mécanique, la vanne commute sa position interne, modifiant le flux d'air comprimé vers d'autres composants du circuit. Les configurations les plus courantes incluent les vannes 3/2 voies (trois raccordements, deux positions) et 5/2 voies, sélectionnées selon les exigences spécifiques de l'application.
Ces vannes mécaniques se caractérisent par leur construction robuste, avec des corps généralement fabriqués en alliages d'aluminium anodisé ou en laiton nickelé résistant aux environnements industriels exigeants. Les éléments d'actionnement comprennent des galets, des leviers réglables ou des poussoirs, chacun optimisé pour différents angles d'approche et forces d'activation. La pression de travail typique oscille entre 2 et 10 bars, avec des débits nominaux variant selon le diamètre des raccordements filetés (G1/8", G1/4", G3/8").
Applications Industrielles et Avantages Opérationnels
Les soupapes de fin de course trouvent une application extensive dans les lignes d'assemblage automatisées, les systèmes d'emballage, les presses pneumatiques et les machines transfert. Leur fonction principale consiste à confirmer qu'un vérin a atteint sa position finale avant d'initier la phase suivante du cycle, évitant ainsi les collisions et garantissant des séquences opérationnelles sécurisées. Dans les applications de contrôle de présence, ces vannes détectent le positionnement correct des pièces avant d'activer les processus de fixation ou d'usinage.
L'avantage principal par rapport aux électrovannes conventionnelles réside dans leur indépendance vis-à-vis de l'alimentation électrique, ce qui en fait des solutions idéales pour les environnements à risque d'explosion ou à forte humidité. Leur simplicité mécanique se traduit par un entretien minimal et une fiabilité exceptionnelle, avec des cycles de vie supérieurs à plusieurs millions d'opérations. La réponse instantanée au contact mécanique élimine les retards électroniques, crucial dans les applications à haute cadence.
Critères de Sélection et Considérations Techniques
Lors de la spécification d'une soupape de fin de course, il est essentiel d'évaluer le type d'actionnement requis : galets unidirectionnels pour la détection depuis une seule direction, ou galets escamotables bidirectionnels lorsque l'élément mobile doit passer dans les deux sens sans activer la vanne. La force d'actionnement nécessaire doit être compatible avec la capacité de l'élément actionneur pour éviter les déformations ou les défaillances prématurées.
La compatibilité avec les vannes pneumatiques existantes dans le circuit nécessite de vérifier les pressions de pilotage, les débits minimaux et les types de raccordement. Pour les installations soumises à des vibrations intenses, il est recommandé de sélectionner des modèles dotés de systèmes de rétention mécanique évitant les commutations indésirables. L'installation correcte inclut l'ajustement précis de la position de montage au moyen de supports réglables, garantissant une activation fiable au point exact du parcours spécifié.
Conformité aux Normes et Standards Européens
En France, les soupapes de fin de course doivent répondre aux exigences des normes européennes EN ISO 5599 pour les interfaces de raccordement et EN 60204-1 pour la sécurité des machines. Ces normes garantissent l'interopérabilité avec les composants d'autres fabricants et assurent la conformité aux directives machines 2006/42/CE. Dans les secteurs pharmaceutique et agroalimentaire français, particulièrement développés dans les régions comme l'Île-de-France et Auvergne-Rhône-Alpes, les vannes doivent également satisfaire aux exigences d'hygiène selon les normes EHEDG et FDA pour les applications en contact avec des produits sensibles.
La certification ATEX devient obligatoire pour les installations dans les zones à atmosphère explosive, fréquentes dans l'industrie chimique et pétrochimique française. Les fabricants doivent fournir une documentation technique complète incluant les déclarations de conformité CE et les analyses de risques conformément à la norme EN ISO 12100.
Maintenance et Optimisation des Performances
Un programme de maintenance préventive efficace pour les soupapes de fin de course comprend l'inspection périodique des éléments d'actionnement pour détecter l'usure des galets ou la déformation des leviers. Le nettoyage régulier des surfaces de contact élimine les accumulations de poussière ou de résidus qui pourraient compromettre la précision de détection. La vérification de l'étanchéité des joints et la lubrification appropriée des parties mobiles prolongent significativement la durée de vie opérationnelle.
Dans les environnements industriels français où les cycles de production intensifs sont courants, notamment dans l'industrie automobile des régions du Grand Est et des Hauts-de-France, l'analyse des temps de réponse et la vérification de la cohérence des signaux permettent d'identifier les dégradations progressives avant qu'elles n'entraînent des arrêts de production. L'utilisation de manomètres de contrôle facilite la surveillance des pressions de pilotage et assure le fonctionnement optimal du système.
Intégration dans les Systèmes de Contrôle Modernes
Bien que les soupapes de fin de course soient des dispositifs purement mécaniques, leur intégration dans des architectures de contrôle modernes s'effectue via des ensembles modulaires qui combinent détection mécanique et distribution pneumatique. Ces configurations permettent de créer des logiques de commande complexes sans recours à l'électronique, particulièrement avantageuses dans les zones classifiées ou les environnements à température extrême.
L'association avec des systèmes de traitement d'air comprimé performants garantit la qualité de l'air de pilotage, essentielle pour la fiabilité des commutations. Les filtres régulateurs appropriés éliminent les contaminants et stabilisent la pression, prévenant ainsi les dysfonctionnements causés par les fluctuations du réseau pneumatique.
Points Clés à Retenir
- Détection de position fiable : Les soupapes de fin de course assurent une détection mécanique précise des positions finales dans les systèmes pneumatiques automatisés.
- Indépendance électrique : Fonctionnement sans alimentation électrique, idéal pour les environnements ATEX et zones à forte humidité.
- Construction robuste : Corps en aluminium anodisé ou laiton nickelé résistant aux conditions industrielles sévères, avec cycles de vie supérieurs à plusieurs millions d'opérations.
- Configurations variées : Disponibles en versions 3/2 et 5/2 voies avec différents types d'actionnement (galets, leviers, poussoirs) adaptés aux besoins spécifiques.
- Conformité normative : Respect des normes EN ISO 5599, EN 60204-1 et directives machines 2006/42/CE pour garantir sécurité et interopérabilité.
Sélection des Raccordements et Accessoires
Le choix des raccords pneumatiques appropriés influence directement la performance globale du système. Les raccords instantanés facilitent l'installation et la maintenance, tandis que les raccordements filetés traditionnels offrent une robustesse supérieure dans les applications soumises à des vibrations importantes. La sélection du diamètre de raccordement doit tenir compte des débits requis et des pertes de charge admissibles dans le circuit.
L'utilisation de silencieux aux orifices d'échappement réduit les niveaux sonores conformément aux réglementations françaises sur la protection auditive en milieu professionnel (décret n° 2006-892). Dans les installations complexes, l'intégration de vannes logiques complémentaires permet de créer des fonctions ET/OU pneumatiques pour des séquences de contrôle sophistiquées.
Évolutions Technologiques et Perspectives
Les développements récents dans le domaine des soupapes de fin de course incluent l'amélioration des matériaux de friction pour les galets, prolongeant leur durée de vie dans les applications à cycles rapides. Les conceptions modulaires facilitent le remplacement rapide des composants d'usure sans démontage complet de la vanne, réduisant ainsi les temps d'arrêt dans les lignes de production françaises à haute disponibilité.
L'intégration optionnelle de capteurs de position magnétiques ou inductifs en complément de la détection mécanique offre une redondance de sécurité dans les applications critiques, conformément aux exigences de la norme EN ISO 13849 sur la sécurité des systèmes de commande. Cette approche hybride combine la fiabilité intrinsèque de la détection mécanique avec les capacités de diagnostic des technologies électroniques modernes.
Questions Fréquemment Posées
Quelle est la différence entre une soupape de fin de course et une électrovanne ?
La soupape de fin de course est activée mécaniquement par contact physique direct avec un élément mobile, tandis qu'une électrovanne est commandée par un signal électrique. Les soupapes de fin de course ne nécessitent aucune alimentation électrique, ce qui les rend idéales pour les environnements ATEX, zones humides ou applications où la simplicité et la fiabilité mécanique sont prioritaires. Elles offrent une réponse instantanée sans retard électronique et des cycles de vie exceptionnellement longs.
Comment choisir le type d'actionnement (galet, levier, poussoir) pour une soupape de fin de course ?
Le choix dépend de l'angle d'approche de l'élément mobile et du type de mouvement : les galets unidirectionnels conviennent pour une détection depuis une seule direction, les galets escamotables bidirectionnels permettent le passage dans les deux sens, les leviers réglables offrent une flexibilité d'ajustement pour différentes positions, et les poussoirs sont adaptés aux actionnements frontaux directs. La force d'actionnement disponible et l'espace d'installation sont également des critères déterminants.
Quelle maintenance est nécessaire pour les soupapes de fin de course ?
La maintenance préventive comprend l'inspection périodique des éléments d'actionnement (galets, leviers) pour détecter l'usure, le nettoyage des surfaces de contact pour éliminer poussières et résidus, la vérification de l'étanchéité des joints, et la lubrification appropriée des parties mobiles. Dans les environnements industriels à cycles intensifs, il est recommandé de surveiller les temps de réponse et la cohérence des signaux pour identifier les dégradations progressives avant qu'elles n'entraînent des défaillances.
Les soupapes de fin de course sont-elles conformes aux normes ATEX pour les zones à risque d'explosion ?
Oui, les soupapes de fin de course peuvent être certifiées ATEXpour une utilisation dans les zones à atmosphère explosive, car elles fonctionnent sans source d'énergie électrique et ne génèrent pas d'étincelles. Cette caractéristique intrinsèque en fait des composants de sécurité privilégiés dans l'industrie chimique, pétrochimique et pharmaceutique française. Les fabricants doivent fournir la documentation de conformité CE et les certificats ATEX appropriés selon les catégories de zones (Zone 1, Zone 2, etc.) et les groupes de gaz concernés.
Peut-on utiliser les soupapes de fin de course dans des applications à haute cadence ?
Absolument. Les soupapes de fin de course sont particulièrement adaptées aux applications à haute cadence grâce à leur réponse mécanique instantanée, sans retard électronique. Leur construction robuste et leurs matériaux résistants à l'usure permettent des cycles de vie supérieurs à plusieurs millions d'opérations. Pour les applications les plus exigeantes, notamment dans l'industrie automobile française des régions du Grand Est et des Hauts-de-France, il est recommandé de sélectionner des modèles avec galets à roulements de précision et systèmes de rétention mécanique pour garantir une fiabilité optimale.
Optimisation Énergétique et Durabilité
Dans le contexte français de transition énergétique et de réduction de l'empreinte carbone industrielle, les soupapes de fin de course contribuent à l'efficacité globale des systèmes pneumatiques. Leur fonctionnement sans consommation électrique réduit directement la demande énergétique des installations. L'absence de composants électroniques élimine également les problématiques de recyclage des circuits imprimés et de gestion des déchets électroniques.
L'intégration avec des compresseurs à vitesse variable et des systèmes de récupération d'énergie optimise davantage l'efficacité énergétique. La conception modulaire des vannes modernes facilite la réparation et le remplacement sélectif des composants usés, prolongeant la durée de vie utile et réduisant la consommation de ressources conformément aux principes de l'économie circulaire promus par les réglementations françaises et européennes.
Formation et Compétences Techniques
La mise en œuvre efficace des soupapes de fin de course nécessite des compétences techniques spécifiques en pneumatique industrielle. Les techniciens doivent maîtriser la lecture de schémas pneumatiques selon la norme ISO 1219, comprendre les principes de logique pneumatique, et savoir effectuer les réglages précis de position et de force d'actionnement. En France, les formations professionnelles en automatisation industrielle incluent généralement ces compétences dans leurs programmes, notamment dans les lycées techniques et les centres de formation d'apprentis (CFA).
Les fabricants et distributeurs proposent régulièrement des sessions de formation technique sur la sélection, l'installation et la maintenance des composants pneumatiques, contribuant au développement des compétences des équipes de maintenance industrielle françaises. Cette expertise technique garantit l'exploitation optimale des systèmes et minimise les temps d'arrêt non planifiés.
Considérations Économiques et Retour sur Investissement
L'analyse du coût total de possession (TCO) des soupapes de fin de course révèle des avantages économiques significatifs par rapport aux solutions électroniques. Le coût d'acquisition initial généralement inférieur, combiné à l'absence de consommation électrique continue et aux besoins de maintenance réduits, génère des économies substantielles sur le cycle de vie complet. Dans les installations industrielles françaises à haute disponibilité, la fiabilité exceptionnelle de ces vannes mécaniques réduit les coûts liés aux arrêts de production imprévus.
La simplicité d'installation et la compatibilité avec les infrastructures pneumatiques existantes minimisent les investissements en modifications et adaptations. Pour les PME françaises du secteur manufacturier, cette accessibilité économique facilite la modernisation progressive des équipements sans nécessiter de refonte complète des systèmes de contrôle.
Sécurité et Analyse des Risques
L'intégration des soupapes de fin de course dans les fonctions de sécurité des machines doit respecter les exigences de la norme EN ISO 13849-1 concernant les systèmes de commande relatifs à la sécurité. Bien que ces vannes offrent une fiabilité intrinsèque élevée, l'analyse des modes de défaillance (FMEA) doit considérer les risques potentiels tels que le blocage mécanique, l'usure excessive des galets, ou les déréglages dus aux vibrations.
Dans les applications critiques pour la sécurité, notamment dans l'industrie agroalimentaire et pharmaceutique française, l'implémentation de redondances mécaniques ou l'association avec des capteurs de position complémentaires renforce la sûreté de fonctionnement. Les procédures de validation doivent inclure des tests de répétabilité et de cohérence des signaux sur des cycles représentatifs des conditions opérationnelles réelles.
Perspectives d'Évolution et Innovation
Les tendances actuelles dans le développement des soupapes de fin de course incluent l'utilisation de matériaux composites avancés pour réduire le poids tout en maintenant la résistance mécanique, particulièrement pertinent pour les applications robotiques et les systèmes mobiles. Les recherches portent également sur l'amélioration des propriétés tribologiques des surfaces de contact pour prolonger encore davantage les intervalles de maintenance.
L'intégration de technologies de surveillance conditionnelle, telles que des indicateurs d'usure mécaniques ou des marqueurs de cycles, facilite la planification de la maintenance prédictive sans compromettre la simplicité fondamentale du dispositif. Ces innovations s'inscrivent dans la démarche Industrie 4.0 tout en préservant les avantages intrinsèques de la technologie mécanique pneumatique.
