Modules à Vis Atlas Copco : Pièces Détachées et Maintenance pour Optimiser votre Système d'Air Comprimé

Introduction aux Modules à Vis Atlas Copco

Les modules à vis Atlas Copco, également connus sous le nom d'éléments à vis ou blocs vis, représentent le cœur des compresseurs à vis de cette marque prestigieuse. Ces composants critiques sont responsables de la génération efficace d'air comprimé dans les systèmes industriels, établissant une norme de fiabilité et d'efficacité dans le secteur pneumatique français.

Chez Pneumatig, nous comprenons que le module à vis est bien plus qu'un simple composant : c'est l'élément qui détermine en grande partie la performance, l'efficacité énergétique et la durée de vie de l'ensemble du système de compression. En tant que spécialistes des composants pneumatiques, nous proposons une gamme complète de modules et pièces détachées d'origine Atlas Copco, soutenus par notre expertise technique et notre expérience dans le secteur industriel français.

Qu'est-ce qu'un Module à Vis et son Importance ?

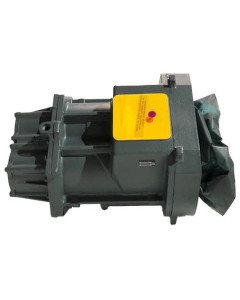

Le module à vis, également appelé airend ou bloc vis, constitue le noyau fonctionnel d'un compresseur à vis Atlas Copco. Cet élément est principalement composé de deux rotors hélicoïdaux (un rotor mâle et un rotor femelle) qui tournent en sens opposés à l'intérieur d'un carter hermétique, créant un espace de compression variable qui permet la génération d'air comprimé de manière continue et efficace.

L'importance de ce composant repose sur plusieurs aspects fondamentaux :

• Efficacité énergétique : Représente jusqu'à 70% de la consommation énergétique totale du compresseur.
• Qualité de l'air : Influence directement la pureté de l'air comprimé généré.
• Fiabilité opérationnelle : Détermine la stabilité de l'alimentation en air comprimé.
• Durée de vie du système : Un élément à vis en conditions optimales prolonge significativement la durabilité du compresseur.
• Coûts opérationnels : Impact direct sur les frais de maintenance et la consommation d'énergie.

Dans les installations industrielles françaises, où la continuité opérationnelle et l'efficacité énergétique sont prioritaires, disposer de modules à vis Atlas Copco de haute qualité et correctement entretenus est essentiel pour garantir la productivité et la rentabilité des processus qui dépendent de l'air comprimé.

Types de Modules à Vis Atlas Copco

Atlas Copco a développé différentes séries de modules à vis pour s'adapter aux diverses exigences industrielles. Connaître ces types est fondamental pour sélectionner la pièce détachée adéquate ou planifier correctement la maintenance de votre système :

Selon la série du compresseur

• Modules pour série GA : Conçus pour les compresseurs Atlas Copco GA, ils offrent une performance exceptionnelle dans les applications industrielles à moyenne et forte demande.
• Modules pour série G : Compatibles avec les compresseurs Atlas Copco G, ils fournissent une solution équilibrée entre efficacité et coût pour les applications générales.
• Modules pour série GX : Utilisés dans les compresseurs Atlas Copco GX, idéaux pour les ateliers et petites industries avec des besoins modérés en air comprimé.

Selon la technologie de compression

• Modules à vis asymétrique : Avec des profils optimisés pour maximiser l'efficacité énergétique.
• Modules à injection d'huile : Utilisant de l'huile pour sceller, lubrifier et refroidir pendant le processus de compression.
• Modules pour compresseurs VSD : Spécialement conçus pour les compresseurs à vitesse variable, permettant un ajustement précis de la performance selon la demande.

Selon la capacité et la pression

• Modules basse pression : Fonctionnent typiquement jusqu'à 7 bar, idéaux pour les applications générales.
• Modules moyenne pression : Opèrent entre 8 et 13 bar, adaptés à la majorité des applications industrielles.
• Modules haute pression : Conçus pour travailler au-dessus de 13 bar, utilisés dans des applications spécifiques nécessitant une pression plus élevée.

Principes de Fonctionnement

Comprendre le fonctionnement d'un module à vis Atlas Copco est fondamental pour apprécier sa valeur et garantir sa maintenance correcte. Le processus de compression se développe selon les principes suivants :

1. Admission : L'air atmosphérique entre par l'orifice d'admission et remplit les espaces entre les lobes des rotors.
2. Compression : À mesure que les rotors tournent, le volume entre eux diminue progressivement, augmentant la pression de l'air piégé.
3. Décharge : Lorsque les rotors atteignent l'orifice de décharge, l'air comprimé est libéré vers le système.

Dans les modules à vis à injection d'huile (les plus courants dans les applications industrielles), l'huile remplit trois fonctions critiques :

• Étanchéité : Crée une barrière hermétique entre les rotors et le carter, évitant les fuites d'air.
• Lubrification : Réduit la friction entre les composants mobiles, minimisant l'usure.
• Refroidissement : Absorbe la chaleur générée pendant la compression, maintenant des températures opérationnelles adéquates.

L'efficacité de ce processus dépend de facteurs comme la précision dans la fabrication des rotors, la qualité des roulements, l'état des joints d'étanchéité et la lubrification adéquate. Atlas Copco a perfectionné ces éléments au cours des décennies, incorporant des avancées technologiques comme des profils asymétriques optimisés et des matériaux à haute résistance qui maximisent la performance et la durabilité.

Il est important de souligner que les modules à vis Atlas Copco sont conçus pour fonctionner dans des paramètres spécifiques de température, pression et débit. Dépasser ces limites ou une maintenance inadéquate peut compromettre sérieusement leur fonctionnement et leur durée de vie.

Avantages et Bénéfices dans les Environnements Industriels

Les modules à vis Atlas Copco offrent de nombreux avantages qui en font l'option préférée pour les systèmes d'air comprimé dans le secteur industriel français :

Efficacité énergétique supérieure

La conception optimisée des profils de vis permet d'atteindre des efficacités jusqu'à 30% supérieures aux technologies alternatives, ce qui se traduit par des économies significatives sur les coûts énergétiques, particulièrement pertinent dans le contexte actuel des prix élevés de l'électricité en France.

Fiabilité et durée de vie prolongée

Fabriqués avec des matériaux de première qualité et des tolérances précises, ces modules sont conçus pour fonctionner continuellement pendant des milliers d'heures avec une maintenance minimale. Dans les environnements industriels français où la continuité opérationnelle est critique, cette fiabilité représente une valeur fondamentale.

Fonctionnement silencieux

Comparés à d'autres technologies de compression, les modules à vis génèrent des niveaux de bruit significativement moindres, contribuant à un environnement de travail plus sain et respectant les réglementations françaises strictes sur la pollution sonore dans les espaces de travail.

Qualité de l'air comprimé

La conception des modules à vis Atlas Copco minimise la contamination de l'air comprimé, aspect crucial dans des industries comme l'agroalimentaire, la pharmaceutique ou l'électronique, secteurs fortement présents dans le tissu industriel français.

Adaptabilité à la demande

Particulièrement dans les versions pour compresseurs VSD, ces modules permettent d'ajuster la production d'air comprimé aux besoins réels, évitant le gaspillage énergétique associé à une génération excessive ou les problèmes opérationnels dérivés d'une alimentation insuffisante.

Coût total de possession réduit

Bien que l'investissement initial puisse être supérieur à d'autres alternatives, l'analyse du cycle de vie complet démontre que les modules à vis Atlas Copco offrent un coût total de possession moindre grâce à leur efficacité énergétique, leur durabilité et leurs besoins réduits en maintenance.

Maintenance Préventive et Corrective

Un programme de maintenance adéquat est essentiel pour maximiser la durée de vie et préserver l'efficacité des modules à vis Atlas Copco. Sur la base de notre expérience avec des clients industriels en France, nous recommandons les pratiques suivantes :

Maintenance préventive

• Analyse d'huile régulière : Permet de détecter précocement des problèmes comme la contamination, la dégradation ou l'usure des composants internes. Nous recommandons des analyses trimestrielles pour les applications intensives.
• Changement d'huile programmé : En suivant strictement les intervalles recommandés par Atlas Copco, généralement entre 2 000 et 8 000 heures selon le type d'huile et les conditions opérationnelles.
• Inspection des joints et roulements : Vérification périodique pour détecter des signes d'usure ou des fuites avant qu'elles ne provoquent des défaillances majeures.
• Contrôle des températures et pressions : Surveillance continue pour identifier les écarts par rapport aux paramètres optimaux de fonctionnement.
• Vérification de l'alignement : Particulièrement importante après des interventions ou réparations pour garantir la position correcte des composants.

Maintenance corrective

Lorsqu'une intervention corrective sur le module à vis est nécessaire, il est fondamental de :

• Utiliser exclusivement des pièces d'origine Atlas Copco : Les composants génériques peuvent sembler plus économiques initialement, mais compromettent la performance et la durabilité du système.
• Suivre des procédures documentées : Les interventions doivent être réalisées en suivant strictement les protocoles établis par le fabricant.
• Environnement contrôlé : Les réparations doivent être effectuées dans des environnements propres pour éviter la contamination des composants internes.
• Calibration ultérieure : Après toute intervention majeure, il est nécessaire de vérifier et calibrer les paramètres opérationnels.
• Tests progressifs : La mise en service après une réparation doit être progressive, en surveillant attentivement tous les paramètres.

Il est important de souligner que dans les installations industrielles critiques, chaque heure d'inactivité peut entraîner des pertes significatives. C'est pourquoi de nombreuses entreprises françaises choisissent de maintenir en stock certains composants critiques du module à vis ou d'établir des contrats de maintenance avec des fournisseurs spécialisés comme Pneumatig, qui garantissent des temps de réponse minimaux.

Pièces Détachées Essentielles pour Modules à Vis

Pour garantir le fonctionnement continu des modules à vis Atlas Copco, il est fondamental de connaître les pièces détachées les plus critiques et de maintenir un inventaire stratégique de celles-ci. Sur la base de notre expérience avec des clients industriels français, voici les composants qui nécessitent le plus fréquemment un remplacement :

Composants d'usure régulière

• Kits de service : Ensembles incluant filtres, joints et autres éléments de maintenance périodique.
• Filtres à huile : Cruciaux pour maintenir la pureté du lubrifiant et protéger les composants internes.
• Séparateurs : Éléments qui séparent l'huile de l'air comprimé, garantissant la qualité de l'air.
• Joints d'étanchéité : Préviennent les fuites et maintiennent l'intégrité du système de compression.
• Huiles spécifiques : Formulées spécialement pour les exigences des modules à vis Atlas Copco.

Composants à remplacement moins fréquent

• Roulements : Supportent les charges axiales et radiales des rotors, avec une durée de vie typique de 20 000 à 40 000 heures dans des conditions optimales.
• Vannes de contrôle : Régulent le flux d'air et d'huile dans le système.
• Capteurs de température et de pression : Surveillent les paramètres critiques et protègent le système contre les conditions défavorables.
• Éléments thermostatiques : Contrôlent la température de l'huile pour maintenir des conditions optimales de fonctionnement.

Modules complets

• Modules à vis (airend) : L'unité complète, recommandée comme pièce de rechange dans les installations critiques où le temps d'inactivité a un coût élevé.
• Moteurs électriques : Fournissent la force motrice au système.
• Systèmes de contrôle : Gèrent le fonctionnement automatique du compresseur.

Chez Pneumatig, nous comprenons que chaque installation industrielle a des besoins spécifiques. C'est pourquoi nous offrons des conseils personnalisés pour déterminer quelles pièces détachées vous devez maintenir en stock selon des facteurs comme la criticité de votre application, le modèle spécifique de votre module à vis Atlas Copco, le régime d'opération et votre historique de maintenance.

De plus, toutes nos pièces détachées sont conformes aux spécifications d'origine du fabricant, garantissant ainsi la fiabilité maximale et la longévité de votre système d'air comprimé.

Critères de Sélection pour votre Application Industrielle

Le choix du module à vis Atlas Copco adéquat est un facteur déterminant pour l'efficacité et la fiabilité de tout le système d'air comprimé. Pour les entreprises françaises qui cherchent à optimiser leurs installations, nous recommandons de considérer les critères suivants :

Paramètres techniques fondamentaux

• Capacité (FAD) : Le débit d'air libre fourni doit être dimensionné en considérant non seulement la demande actuelle mais aussi les possibles extensions futures. Comme règle générale, nous recommandons une marge de 15-20% au-dessus des besoins actuels.
• Pression de travail : Doit être sélectionnée en fonction de l'application ayant la plus haute exigence de pression, en tenant compte également des pertes dans le réseau de distribution.
• Efficacité énergétique : Évaluer la consommation spécifique (kW/m³/min) et comparer entre différents modèles pour minimiser les coûts opérationnels à long terme.
• Cycle de travail : Pour les applications avec fonctionnement continu 24/7, il est recommandé d'opter pour des modules de plus grande robustesse et capacité de refroidissement.

Considérations de l'environnement opérationnel

• Température ambiante : Les conditions climatiques françaises, avec des zones qui peuvent connaître des températures négatives en hiver et dépasser les 35°C en été, requièrent des modules avec une capacité de refroidissement adéquate.
• Qualité d'air requise : Selon l'application (particulièrement dans des industries comme l'agroalimentaire ou la pharmaceutique), il peut être nécessaire de compléter avec des systèmes additionnels de traitement d'air comprimé.
• Espace disponible : Les dimensions et la configuration du module doivent s'adapter à l'espace disponible dans l'installation.
• Niveau sonore : Particulièrement important dans les environnements urbains ou quand le compresseur est situé près des zones de travail, devant respecter la réglementation française sur le bruit industriel.

Aspects économiques et stratégiques

• Coût total de possession (TCO) : Analyse qui inclut non seulement l'investissement initial mais aussi les coûts opérationnels, de maintenance et énergétiques pendant toute la durée de vie de l'équipement.
• Disponibilité des pièces détachées : Fondamental de garantir l'approvisionnement rapide des composants critiques pour minimiser les temps d'arrêt.
• Support technique : Évaluer le réseau d'assistance technique disponible en France pour répondre efficacement à tout incident.
• Évolutivité : Considérer la possibilité d'extensions futures du système et la compatibilité avec les équipements existants.

Chez Pneumatig, nous offrons des conseils spécialisés pour vous aider à sélectionner le module à vis Atlas Copco qui s'adapte le mieux à vos besoins spécifiques, en réalisant des études personnalisées qui prennent en compte tous ces facteurs pour optimiser votre investissement.

Meilleures Pratiques d'Installation

L'installation correcte d'un module à vis Atlas Copco est fondamentale pour garantir sa performance optimale et prolonger sa durée de vie. Sur la base de notre expérience avec des installations industrielles en France, nous recommandons de suivre ces directives :

Emplacement et environnement

• Salle des compresseurs adéquate : Doit être un espace propre, bien ventilé et à température contrôlée. Dans les climats français variables, particulièrement dans des zones comme la Côte d'Azur ou la région lyonnaise, la ventilation est critique.
• Fondation solide : La base doit être capable de supporter le poids de l'équipement et d'absorber les vibrations. Pour les modules de grande taille, une étude structurelle spécifique peut être nécessaire.
• Accessibilité pour maintenance : Prévoir un espace suffisant autour du module pour faciliter les tâches de maintenance et d'inspection.
• Protection contre les éléments : Éviter l'exposition directe à la poussière, l'humidité ou les contaminants chimiques qui peuvent affecter les composants.

Connexions et services

• Installation électrique : Dimensionner adéquatement câbles et protections selon la puissance de l'équipement, en respectant la Norme NF C 15-100 française.
• Conduits de ventilation : Concevoir correctement les systèmes d'entrée d'air frais et d'évacuation de l'air chaud, particulièrement critique dans les installations intérieures.
• Tuyauteries d'air comprimé : Utiliser des matériaux et diamètres adéquats pour minimiser les pertes de charge. Nous recommandons des systèmes comme Airnet d'Atlas Copco ou des alternatives de qualité équivalente.
• Systèmes de drainage : Installer adéquatement les systèmes de drainage des condensats pour éviter l'accumulation d'humidité.

Mise en service

• Vérification préalable : Vérifier l'alignement, les niveaux d'huile et les connexions avant le premier démarrage.
• Démarrage progressif : Initier l'opération graduellement, en surveillant tous les paramètres (température, pression, vibrations, consommation électrique).
• Ajustements initiaux : Configurer correctement les pressions de travail, cycles de charge/décharge et autres paramètres opérationnels.
• Période de rodage : Durant les premières 50-100 heures, réaliser des inspections plus fréquentes pour détecter d'éventuelles anomalies.

Pour les installations complexes ou critiques, nous recommandons de compter sur l'assistance de techniciens spécialisés qui garantissent la mise en œuvre correcte de tous ces aspects. Chez Pneumatig, nous pouvons vous recommander des professionnels qualifiés dans votre région qui assureront une installation optimale de votre module à vis Atlas Copco.

Résolution des Problèmes Courants

Même avec la meilleure maintenance, les modules à vis peuvent occasionnellement

Même avec la meilleure maintenance, les modules à vis peuvent occasionnellement présenter des problèmes. Les identifier précocement et appliquer les solutions adéquates est essentiel pour minimiser les temps d'arrêt et les coûts de réparation. Voici les problèmes les plus fréquemment signalés par nos clients en France :

Perte d'efficacité

• Symptômes : Consommation énergétique accrue, réduction du débit d'air, cycles de charge plus fréquents.
• Causes possibles :
  • Filtres obstrués (air ou huile)
  • Séparateur d'huile saturé
  • Fuites internes dues à l'usure des joints
  • Dégradation de l'huile
• Solutions : Remplacement des éléments filtrants, révision et substitution des joints usés, changement d'huile avec le type recommandé par Atlas Copco.

Température élevée

• Symptômes : Activation d'alarmes thermiques, arrêts par surchauffe, huile plus foncée que la normale.
• Causes possibles :
  • Ventilation insuffisante dans la salle des compresseurs
  • Radiateur obstrué par la saleté
  • Niveau d'huile bas
  • Défaillance du système de refroidissement
  • Température ambiante excessive (fréquent en été dans de nombreuses régions françaises)
• Solutions : Nettoyage des radiateurs, amélioration de la ventilation, vérification du niveau et de l'état de l'huile, révision du thermostat et des valves thermostatiques.

Bruits ou vibrations anormaux

• Symptômes : Changements dans le schéma sonore habituel, vibrations inhabituelles, bruits métalliques.
• Causes possibles :
  • Usure des roulements
  • Désalignement des composants
  • Visserie desserrée
  • Dommages sur les rotors
• Solutions : Inspection et remplacement des roulements, vérification de l'alignement, ajustement des éléments de fixation, analyse des vibrations pour un diagnostic précis.

Consommation excessive d'huile

• Symptômes : Besoin fréquent de réapprovisionnement, présence d'huile dans l'air comprimé, saturation prématurée des filtres.
• Causes possibles :
  • Séparateur d'huile endommagé ou saturé
  • Ligne de retour d'huile obstruée
  • Joints internes détériorés
  • Valve de pression minimale défectueuse
• Solutions : Remplacement du séparateur, nettoyage ou remplacement de la ligne de retour, révision des joints, vérification de la valve de pression minimale.

Problèmes de démarrage ou d'arrêt

• Symptômes : Difficulté à démarrer, arrêts inattendus, cycles irréguliers.
• Causes possibles :
  • Problèmes dans le système de contrôle
  • Capteurs défectueux
  • Vannes d'entrée bloquées
  • Problèmes électriques
• Solutions : Révision du système de contrôle, calibration ou remplacement des capteurs, nettoyage ou substitution des vannes, vérification des connexions électriques.

Face à tout symptôme inhabituel, nous recommandons de contacter des techniciens spécialisés. Un diagnostic précoce peut éviter des dommages majeurs et des réparations coûteuses. Chez Pneumatig, nous pouvons vous aider à identifier le problème et vous fournir les pièces détachées d'origine Atlas Copco nécessaires pour le résoudre efficacement.

Applications Industrielles en France

Les modules à vis Atlas Copco sont largement utilisés dans divers secteurs industriels français, chacun avec des exigences spécifiques. Connaître ces applications peut vous aider à mieux contextualiser les besoins de votre propre système :

Industrie agroalimentaire et boissons

Secteur clé de l'économie française, particulièrement dans des régions comme la Bretagne, la Normandie et la région Auvergne-Rhône-Alpes. Nécessite un air comprimé de haute qualité, fréquemment exempt d'huile, pour des processus comme :

• Emballage et embouteillage
• Systèmes de transport pneumatique de produits
• Nettoyage de contenants
• Actionnement de vannes et d'actionneurs sur les lignes de production

Dans ces applications, la fiabilité et la qualité de l'air sont prioritaires, étant habituel de compléter les modules à vis avec des systèmes avancés de filtration et de séchage.

Secteur automobile

Avec d'importants centres de production dans des régions comme l'Île-de-France, les Hauts-de-France et le Grand Est, ce secteur demande :

• Grand volume d'air comprimé pour les outils pneumatiques sur les lignes de montage
• Stabilité de la pression pour les systèmes automatisés
• Efficacité énergétique pour réduire les coûts opérationnels
• Haute disponibilité pour éviter de coûteuses interruptions dans la production

Les configurations les plus habituelles incluent de multiples modules avec des systèmes de contrôle centralisé pour optimiser la consommation énergétique selon la demande.

Industrie pharmaceutique et chimique

Avec une forte présence dans l'Île-de-France, la région Auvergne-Rhône-Alpes et d'autres régions, ces industries requièrent :

• Air comprimé de pureté maximale, fréquemment avec certification pour contact avec les produits
• Systèmes redondants pour garantir la continuité opérationnelle
• Contrôle précis de paramètres comme l'humidité et le contenu en particules

Dans ces environnements, il est courant de trouver des modules à vis spécifiquement conçus pour des applications sans huile, complétés par des systèmes de traitement d'air de haute efficacité.

Industrie métallurgique et usinage

Distribuée sur tout le territoire français, avec des concentrations dans le Grand Est, les Hauts-de-France et l'Auvergne-Rhône-Alpes, ce secteur utilise l'air comprimé pour :

• Actionnement d'outils pneumatiques de haute puissance
• Systèmes de levage et de manipulation
• Processus de nettoyage et de soufflage
• Systèmes de découpe et de soudure

Ces applications requièrent généralement des modules à vis de grande capacité et des pressions de travail élevées, avec une attention particulière à l'élimination des condensats pour protéger les outils et les pièces métalliques.

Industrie textile

Avec une tradition dans des régions comme l'Auvergne-Rhône-Alpes et le Nord, elle utilise l'air comprimé pour :

• Métiers à tisser pneumatiques
• Systèmes de teinture et de finition
• Transport de matériaux
• Automatisation des processus

Dans ce secteur, la stabilité de l'approvisionnement et l'absence de contaminants dans l'air comprimé sont des facteurs critiques pour la qualité du produit final.

Chacune de ces applications présente des défis spécifiques qui influencent la sélection, la configuration et la maintenance des modules à vis Atlas Copco. Chez Pneumatig, nous disposons de l'expérience nécessaire pour vous conseiller sur la solution la plus adaptée à votre secteur industriel spécifique.
