Válvulas de Seta Neumáticas: Guía Completa de Selección y Aplicaciones Industriales

En sistemas de automatización industrial, las válvulas de seta neumáticas representan una solución de control manual esencial para la gestión segura y eficiente del flujo de aire comprimido. Estos componentes, caracterizados por su diseño robusto y operación intuitiva mediante pulsador tipo seta, son fundamentales en aplicaciones que requieren paradas de emergencia, bloqueo de circuitos o control manual directo en entornos industriales españoles.

¿Qué es una Válvula de Seta Neumática?

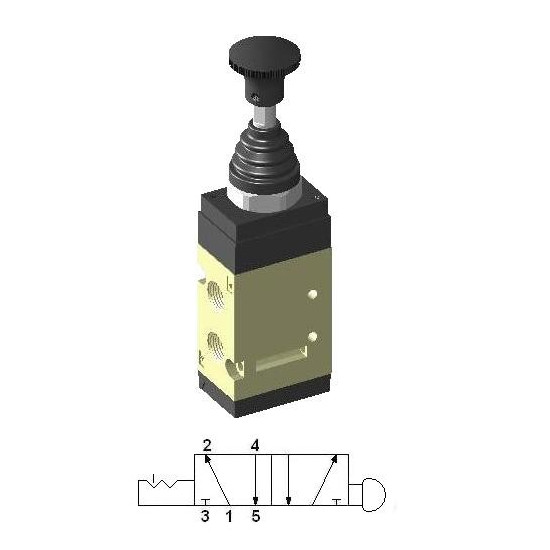

Una válvula de seta neumática es un dispositivo de control direccional accionado manualmente mediante un pulsador de cabeza grande y ergonómica, generalmente de color rojo para funciones de emergencia. Este tipo de válvula permite al operador interrumpir o restablecer el flujo de aire comprimido en un circuito neumático de forma rápida y segura, siendo especialmente valorada en aplicaciones donde la intervención humana directa es crítica para la seguridad operacional.

El diseño tipo "seta" o "champiñón" del actuador facilita su activación incluso en situaciones de emergencia, cuando el operador necesita reaccionar rápidamente. Estas válvulas se encuentran típicamente en configuraciones 3/2 vías o 5/2 vías, permitiendo diversas estrategias de control según las necesidades del sistema.

Principio de Funcionamiento

El funcionamiento de una válvula de seta neumática se basa en el desplazamiento mecánico de un carrete o disco interno mediante la presión ejercida sobre el pulsador tipo seta. Al pulsar el actuador, se modifica la posición de los conductos internos, alterando la dirección del flujo de aire comprimido entre los puertos de entrada, salida y escape.

Existen dos modalidades principales de operación:

  • Accionamiento momentáneo: La válvula retorna a su posición original al liberar el pulsador, mediante resorte interno.
  • Accionamiento con enclavamiento: El pulsador permanece en la posición activada hasta que se gira manualmente para liberarlo, proporcionando un bloqueo mecánico seguro del circuito.

Esta última característica es especialmente importante en aplicaciones de seguridad, donde se requiere mantener el sistema bloqueado hasta que se verifiquen las condiciones para su reanudación.

Ventajas y Aplicaciones Industriales

Las válvulas mecánicas tipo seta ofrecen ventajas significativas en entornos industriales españoles:

  • Seguridad operativa: El diseño ergonómico y visible facilita la activación en situaciones de emergencia.
  • Fiabilidad mecánica: Al no depender de energía eléctrica, funcionan incluso ante fallos del sistema de control.
  • Simplicidad de mantenimiento: Construcción robusta con pocas piezas móviles, reduciendo necesidades de mantenimiento.
  • Cumplimiento normativo: Diseñadas conforme a estándares de seguridad industrial aplicables en España.

Las aplicaciones típicas incluyen:

  • Paradas de emergencia en líneas de producción automatizadas
  • Bloqueo de cilindros neumáticos durante mantenimiento
  • Control manual de prensas y sistemas de sujeción
  • Desactivación de circuitos en maquinaria de embalaje
  • Sistemas de seguridad en la industria alimentaria y automotriz

Tipos de Válvulas de Seta

Las válvulas de seta neumáticas se clasifican según varios criterios técnicos:

Por Configuración de Vías

  • 3/2 vías: Adecuadas para control simple de actuadores de simple efecto, con tres puertos y dos posiciones.
  • 5/2 vías: Diseñadas para cilindros de doble efecto, ofreciendo control bidireccional completo.

Por Tipo de Retorno

  • Con resorte: Retorno automático a posición inicial al liberar el pulsador.
  • Con enclavamiento: Permanece en posición activada hasta liberación manual mediante giro.

Por Tamaño y Caudal

Disponibles en diversos tamaños nominales, desde conexiones G1/8" hasta G1/2", seleccionados según el caudal requerido y la presión de trabajo del sistema.

Criterios de Selección

La selección adecuada de una válvula de seta neumática requiere considerar varios parámetros técnicos:

Presión de Trabajo

Verificar que la válvula soporte la presión máxima del sistema, típicamente entre 0 y 10 bar para aplicaciones industriales estándar. Algunas aplicaciones pueden requerir válvulas de alta presión hasta 16 bar.

Caudal Nominal

Calcular el caudal necesario según el volumen de aire que debe controlar la válvula, expresado generalmente en l/min a presión estándar. Un caudal insuficiente provocará pérdidas de rendimiento en los actuadores conectados.

Tipo de Conexión

Seleccionar entre conexiones roscadas (BSP, NPT) o mediante racores instantáneos, según la configuración del sistema y los tubos neumáticos utilizados.

Condiciones Ambientales

Considerar temperatura operativa, exposición a humedad, polvo o agentes químicos. Para entornos agresivos, especificar materiales resistentes o versiones con protección IP65/IP67.

Función de Seguridad

Para aplicaciones de parada de emergencia, seleccionar modelos con enclavamiento mecánico que cumplan con normativas de seguridad maquinaria aplicables en España.

Instalación y Mantenimiento

Mejores Prácticas de Instalación

  • Instalar la válvula en posición accesible y claramente visible para el operador
  • Utilizar unidades FRL para garantizar aire limpio y lubricado
  • Aplicar sellante adecuado en conexiones roscadas, evitando contaminación interna
  • Verificar el sentido del flujo indicado en el cuerpo de la válvula
  • Asegurar fijación mecánica firme mediante bridas o soportes

Mantenimiento Preventivo

Aunque las válvulas de seta requieren poco mantenimiento, se recomienda:

  • Inspección visual periódica del estado del pulsador y carcasa
  • Verificación funcional mensual del mecanismo de enclavamiento
  • Limpieza externa con aire comprimido seco
  • Reemplazo de sellos internos según especificaciones del fabricante
  • Comprobación de ausencia de fugas mediante manómetros de precisión

Resolución de Problemas Comunes

  • Pulsador no retorna: Verificar resorte interno o acumulación de suciedad en el mecanismo
  • Fugas de aire: Inspeccionar sellos y juntas, considerar reemplazo del cartucho interno
  • Accionamiento duro: Lubricar mecanismo con aceite neumático compatible o reducir presión excesiva

Preguntas Frecuentes sobre Válvulas de Seta Neumáticas

    • ¿Cuál es la diferencia entre una válvula de seta con enclavamiento y sin enclavamiento?

      Las válvulas con enclavamiento mantienen la posición activada hasta que se gira manualmente el pulsador para liberarlo, proporcionando un bloqueo mecánico seguro. Las válvulas sin enclavamiento retornan automáticamente a su posición original mediante resorte al liberar la presión sobre el pulsador, siendo adecuadas para control momentáneo.
    • ¿Qué configuración de vías debo elegir para mi aplicación?

      Para cilindros de simple efecto, una válvula 3/2 vías es suficiente. Para cilindros de doble efecto que requieren control bidireccional, seleccione una válvula 5/2 vías. La elección depende del tipo de actuador y la estrategia de control necesaria en su sistema neumático.
    • ¿Con qué frecuencia debo realizar mantenimiento a las válvulas de seta?

      Se recomienda inspección visual mensual y verificación funcional del mecanismo de enclavamiento. El mantenimiento preventivo completo, incluyendo limpieza interna y reemplazo de sellos, debe realizarse anualmente o según las horas de operación especificadas por el fabricante, especialmente en entornos industriales exigentes.
    • ¿Puedo utilizar válvulas de seta en sistemas de parada de emergencia?

      Sí, las válvulas de seta con enclavamiento son especialmente adecuadas para funciones de parada de emergencia, ya que proporcionan un bloqueo mecánico fiable del circuito neumático. Asegúrese de seleccionar modelos que cumplan con las normativas de seguridad maquinaria aplicables y que estén diseñados específicamente para esta función crítica.

En Pneumatig, ofrecemos una selección completa de válvulas neumáticas de alta calidad, incluyendo válvulas de seta diseñadas para aplicaciones industriales exigentes en España. Nuestro equipo técnico está disponible para asesorarle en la selección del componente más adecuado para su sistema de automatización, garantizando rendimiento, seguridad y cumplimiento normativo.
