Mini Cilindros Neumáticos: Guía Completa para Aplicaciones Industriales
Índice de Contenidos
- Introducción a los Mini Cilindros Neumáticos
- Principios de Funcionamiento
- Tipos y Variantes de Mini Cilindros
- Ventajas y Beneficios en Entornos Industriales
- Aplicaciones Industriales en España
- Criterios de Selección: Cómo Elegir el Mini Cilindro Adecuado
- Instalación y Montaje
- Mantenimiento y Resolución de Problemas
- Normativas y Estándares Aplicables
- Conclusión

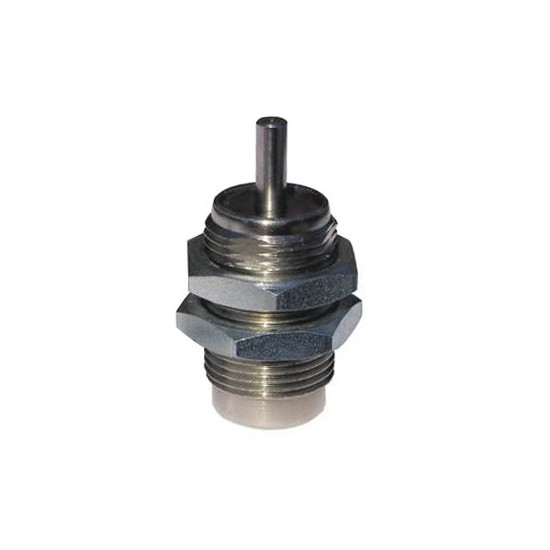

Introducción a los Mini Cilindros Neumáticos
Los mini cilindros neumáticos representan una solución compacta y eficiente dentro del universo de los cilindros neumáticos. Estos dispositivos, caracterizados por sus dimensiones reducidas y su capacidad para generar movimientos precisos en espacios limitados, han revolucionado numerosos procesos industriales en España y a nivel mundial.
Definidos técnicamente como actuadores neumáticos de tamaño reducido, los mini cilindros típicamente presentan diámetros que oscilan entre los 10 y 32 mm, con carreras que pueden variar desde unos pocos milímetros hasta 100 mm en función del modelo específico. Esta configuración compacta los convierte en componentes ideales para maquinaria donde el espacio es un factor crítico pero se requiere precisión y fiabilidad.
Principios de Funcionamiento
El funcionamiento de un mini cilindro neumático se basa en los mismos principios físicos que sus homólogos de mayor tamaño, aunque optimizado para dimensiones reducidas:
- Conversión de energía: Transforman la energía del aire comprimido en movimiento lineal, generando fuerzas proporcionales al área del émbolo y la presión del sistema.
- Doble efecto: La mayoría de mini cilindros son de doble efecto, permitiendo controlar tanto el movimiento de avance como de retroceso mediante la aplicación alternativa de presión en ambas cámaras.
- Control preciso: Su reducido tamaño permite alcanzar precisiones de posicionamiento elevadas, especialmente cuando se combinan con electroválvulas proporcionales o sistemas de control avanzados.
A pesar de su tamaño compacto, estos dispositivos pueden generar fuerzas considerables. Un mini cilindro de 25 mm de diámetro operando a 6 bar puede desarrollar aproximadamente 295 N de fuerza teórica, suficiente para numerosas aplicaciones de sujeción, posicionamiento o accionamiento de mecanismos ligeros.
Tipos y Variantes de Mini Cilindros
El mercado español ofrece una amplia variedad de mini cilindros neumáticos, cada uno diseñado para satisfacer requisitos específicos:
Según su construcción:
- Mini cilindros de perfil: Diseño compacto con cuerpo rectangular que facilita el montaje en espacios reducidos.
- Mini cilindros redondos: Con cuerpo cilíndrico, siguiendo el diseño tradicional pero en versión miniaturizada.
- Mini cilindros de carrera corta: Especializados en movimientos muy reducidos, con relaciones diámetro/carrera optimizadas.
- Mini cilindros guiados: Incorporan guías para evitar la rotación del vástago, ideal en aplicaciones que requieren precisión adicional.
Según su funcionalidad:
- Simple efecto: Con retorno por muelle, optimizados para aplicaciones donde solo se requiere fuerza en una dirección.
- Doble efecto: Permiten controlar tanto el movimiento de avance como de retroceso, ofreciendo mayor versatilidad.
- Mini cilindros con bloqueo: Incorporan sistemas para mantener la posición incluso sin presión de aire.
- Mini cilindros sin vástago: Versiones compactas donde el carro se mueve a lo largo del cuerpo del cilindro sin vástago externo.
Algunos fabricantes ofrecen series completas con diámetros estandarizados (12, 16, 20, 25, 32 mm) y múltiples opciones de carrera, facilitando la integración en todo tipo de maquinaria industrial.
Ventajas y Beneficios en Entornos Industriales
La implementación de mini cilindros neumáticos en las líneas de producción españolas aporta numerosos beneficios tangibles:
Ventajas técnicas:
- Miniaturización de equipos: Permiten diseñar maquinaria más compacta sin sacrificar funcionalidad.
- Menor consumo de aire: Sus volúmenes internos reducidos requieren menos aire comprimido, mejorando la eficiencia energética del sistema neumático.
- Mayor velocidad de respuesta: Tiempos de ciclo más rápidos debido a las menores masas en movimiento y volúmenes a presurizar.
- Precisión mejorada: Su construcción optimizada permite movimientos precisos y repetibles.
Beneficios operativos:
- Reducción de costes: Menor inversión en sistemas de generación de aire comprimido gracias a consumos más bajos.
- Integración flexible: Facilidad para incorporarlos en máquinas existentes o desarrollar nuevos diseños más compactos.
- Mantenimiento simplificado: Componentes estandarizados que facilitan el recambio y mantenimiento.
- Compatibilidad con industria 4.0: Posibilidad de integración con sensores de posición y sistemas de monitorización avanzados.
Estas ventajas son especialmente relevantes en industrias donde el espacio y la precisión son factores críticos, como la fabricación de dispositivos electrónicos, equipamiento médico o sistemas de ensamblaje automatizado.
Aplicaciones Industriales en España
En el contexto industrial español, los mini cilindros neumáticos encuentran aplicación en múltiples sectores:
Industria alimentaria:
- Sistemas de dosificación de precisión en envasadoras.
- Mecanismos de corte y separación en líneas de procesamiento.
- Estaciones de clasificación y desviación de producto.
Sector automoción:
- Sistemas de verificación dimensional en líneas de producción.
- Dispositivos de sujeción en células de montaje automatizado.
- Accionamiento de herramientas en bancos de prueba.
Industria farmacéutica:
- Manipulación de pequeños componentes en líneas de envasado de medicamentos.
- Sistemas de etiquetado de precisión.
- Mecanismos de transporte en equipos de laboratorio automatizados.
Maquinaria para packaging:
- Accionamiento de cuchillas y mecanismos de sellado.
- Sistemas de plegado y formación de cajas.
- Mecanismos de expulsión y separación.
Un ejemplo concreto de aplicación en España es el uso de mini cilindros en las modernas líneas de envasado de aceite de oliva, donde estos componentes permiten realizar operaciones de posicionamiento de tapones y etiquetas con alta precisión y velocidad, contribuyendo a la excelencia de uno de los productos más emblemáticos de la exportación española.
Criterios de Selección: Cómo Elegir el Mini Cilindro Adecuado
La selección del mini cilindro neumático óptimo para una aplicación específica requiere considerar diversos parámetros técnicos:
Cálculo de fuerza necesaria:
La fuerza teórica desarrollada por un mini cilindro puede calcularse mediante la fórmula:
F = P × A
Donde:
- F = Fuerza teórica (N)
- P = Presión de trabajo (MPa)
- A = Área efectiva del émbolo (mm²)
En la práctica, se recomienda aplicar un factor de seguridad (típicamente 1,25-1,5) para compensar pérdidas por fricción y variaciones de presión.
Consideraciones de carrera y espacio:
- Evaluar la carrera requerida para la aplicación.
- Verificar las dimensiones totales del cilindro considerando tanto la posición extendida como retraída.
- Tener en cuenta el espacio disponible para la instalación de racores neumáticos y conexiones.
Parámetros operativos:
- Velocidad de operación: Considerar los requisitos de ciclos por minuto y dimensionar adecuadamente tanto el cilindro como las válvulas neumáticas.
- Condiciones ambientales: Evaluar exposición a humedad, productos químicos o temperaturas extremas que puedan requerir materiales o sellos específicos.
- Precisión requerida: Determinar si son necesarias características adicionales como guiado anti-giro o amortiguación.
Compatibilidad y montaje:
- Seleccionar el tipo de montaje más adecuado (brida, escuadra, pies, etc.).
- Considerar la necesidad de accesorios para cilindros como rótulas o extensiones.
- Verificar la compatibilidad con sistemas de control y electroválvulas existentes.
Un aspecto frecuentemente subestimado es la relación entre el diámetro y la carrera máxima. En mini cilindros, especialmente en diámetros pequeños (12-16 mm), se debe prestar especial atención a no exceder las recomendaciones del fabricante para evitar problemas de flexión o pandeo del vástago.
Instalación y Montaje
La correcta instalación de mini cilindros neumáticos es fundamental para garantizar su rendimiento óptimo y vida útil:
Preparación y consideraciones previas:
- Verificar la alineación perfecta entre el cilindro y el mecanismo a accionar para evitar cargas laterales.
- Asegurar una superficie de montaje rígida y estable que absorba las fuerzas generadas sin deformación.
- Implementar sistemas de guiado externo cuando sea necesario, especialmente en aplicaciones con cargas descentradas.
Conexiones neumáticas:
- Utilizar racores neumáticos de tamaño adecuado, evitando restricciones que puedan limitar el flujo de aire.
- Considerar racores orientables en instalaciones con espacio limitado.
- Implementar tuberías con diámetro suficiente para garantizar la respuesta dinámica del cilindro.
- Asegurar la estanqueidad de todas las conexiones para prevenir fugas que comprometan la eficiencia del sistema.
Opciones de montaje comunes:
- Montaje por brida: Ideal para aplicaciones donde se requiere una fijación rígida en uno de los extremos.
- Montaje por escuadras: Ofrece versatilidad para posicionar el cilindro en diferentes orientaciones.
- Montaje directo sobre cuerpo: Aprovecha los orificios roscados en el perfil del cilindro para una instalación compacta.
- Montaje articulado: Mediante rótulas o elementos pivotantes que permiten compensar pequeños desalineamientos.
Es recomendable incorporar tratamiento de aire adecuado, incluyendo unidades FRL dimensionadas correctamente, para prolongar la vida útil de estos componentes de precisión.
Mantenimiento y Resolución de Problemas
El mantenimiento preventivo adecuado garantiza la fiabilidad y longevidad de los mini cilindros neumáticos:
Rutinas de mantenimiento recomendadas:
- Inspección visual periódica: Revisar posibles fugas, desgaste en sellos o daños en el vástago.
- Verificación de alineación: Comprobar que no existan desviaciones en el movimiento que puedan indicar problemas de montaje.
- Control de calidad del aire: Asegurar que los filtros del sistema neumático estén en buen estado y realicen su función correctamente.
- Lubricación: Seguir las recomendaciones del fabricante respecto a la necesidad o no de aire lubricado.
Problemas comunes y soluciones:
Problema | Posibles causas | Soluciones |
---|---|---|
Movimiento lento o irregular | - Restricciones en conductos - Lubricación inadecuada - Presión insuficiente |
- Verificar dimensionado de tubos y racores - Ajustar lubricación según especificaciones - Comprobar presión de trabajo |
Fugas de aire | - Sellos desgastados - Conexiones flojas - Daños en vástago |
- Reemplazar kit de juntas - Apretar conexiones - Inspeccionar y reemplazar vástago si es necesario |
Falta de fuerza | - Presión insuficiente - Fricción excesiva - Carga superior a la calculada |
- Verificar sistema de presión - Revisar alineación y guiado - Recalcular necesidades o sustituir por un modelo mayor |
Ruido excesivo | - Velocidad demasiado alta - Falta de amortiguación - Montaje incorrecto |
- Instalar reguladores de caudal - Añadir amortiguadores o topes - Revisar rigidez del montaje |
La mayoría de los fabricantes ofrecen kits de reparación que incluyen todos los sellos y juntas necesarios para el mantenimiento preventivo, lo que facilita las operaciones de mantenimiento sin necesidad de reemplazar el cilindro completo.
Normativas y Estándares Aplicables
Los mini cilindros neumáticos utilizados en la industria española deben cumplir con diversas normativas que garantizan su seguridad y compatibilidad:
- ISO 6432: Establece las dimensiones y características técnicas para cilindros neumáticos de pequeño diámetro, facilitando la intercambiabilidad entre fabricantes.
- ISO 5598: Define la terminología utilizada en sistemas de potencia fluida, asegurando una comunicación técnica precisa.
- Directiva de Máquinas 2006/42/CE: Aplicable cuando los mini cilindros forman parte de sistemas más complejos, establece requisitos esenciales de seguridad.
- ATEX 2014/34/UE: Para aplicaciones en entornos potencialmente explosivos, existen versiones específicas de mini cilindros que cumplen con estos requisitos.
El cumplimiento de estas normativas no solo asegura la calidad y seguridad de los componentes, sino que también facilita la documentación técnica necesaria para la certificación de maquinaria en el mercado europeo.
Conclusión
Los mini cilindros neumáticos representan una solución técnicamente avanzada para las necesidades de automatización en espacios reducidos, combinando precisión, fiabilidad y eficiencia en un formato compacto. Su implementación en la industria española continúa creciendo gracias a la versatilidad que ofrecen y su capacidad para integrarse en sistemas cada vez más sofisticados.
Para los profesionales técnicos e ingenieros que buscan optimizar sus diseños, la selección cuidadosa del mini cilindro adecuado, junto con una instalación apropiada y un mantenimiento regular, garantizará un rendimiento óptimo y una larga vida útil de estos componentes esenciales.
En Pneumatig, ofrecemos una amplia gama de mini cilindros neumáticos de alta calidad, junto con el asesoramiento técnico necesario para ayudarle a seleccionar el componente ideal para su aplicación específica, asegurando la mejor relación entre rendimiento, fiabilidad y coste para sus proyectos de automatización industrial.
