Compresseurs à Piston Lubrifiés à l'Huile : Solutions Industrielles, Comparatifs et Spécifications Techniques

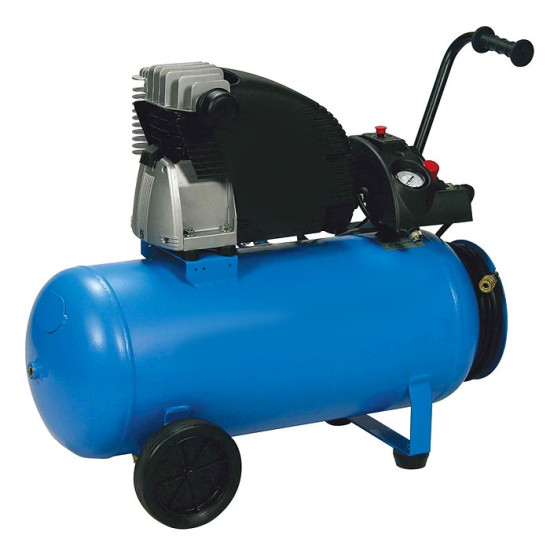

Introduction aux Compresseurs à Piston Lubrifiés à l'Huile
Les compresseurs à piston lubrifiés à l'huile représentent l'une des technologies les plus consolidées et efficaces pour la génération d'air comprimé dans les applications industrielles. Cette technologie, largement utilisée dans les ateliers, usines et sites de production en France, offre une combinaison optimale de performance, durabilité et rapport coût-bénéfice qui en fait le choix privilégié pour de nombreuses applications industrielles françaises.
Un compresseur à piston lubrifié utilise l'huile comme élément lubrifiant dans les parties mobiles du mécanisme de compression, incluant cylindres, pistons, bielles et soupapes. Cette lubrification réduit significativement l'usure, améliore l'efficacité énergétique et permet d'atteindre des pressions de travail plus élevées avec une fiabilité opérationnelle supérieure.
Sur le marché français, ces équipements sont particulièrement appréciés dans des secteurs comme l'automobile, la métallurgie, la menuiserie et la maintenance industrielle, où la demande d'air comprimé est constante et les exigences de pression et débit nécessitent des solutions robustes et économiquement viables.
Principes de Fonctionnement et Caractéristiques Techniques
Le fonctionnement des compresseurs à piston lubrifiés par huile se base sur le principe de déplacement positif au moyen d'un mécanisme bielle-manivelle qui convertit le mouvement rotatif du moteur en mouvement alternatif du piston à l'intérieur du cylindre.
Cycle de Compression
Le processus de compression se déroule en quatre phases fondamentales :
- Admission : Le piston descend créant un vide qui permet l'entrée d'air atmosphérique à travers la soupape d'aspiration
- Compression : Le piston monte en comprimant l'air et l'huile lubrifiante présente dans la chambre
- Refoulement : En atteignant la pression de travail, la soupape de refoulement s'ouvre expulsant l'air comprimé
- Expansion : Le volume résiduel se détend préparant le cycle suivant
Système de Lubrification
L'huile remplit plusieurs fonctions critiques dans ces compresseurs :
- Lubrification des surfaces de friction (piston-cylindre, paliers, soupapes)
- Étanchéité supplémentaire entre piston et cylindre améliorant l'efficacité volumétrique
- Refroidissement des composants internes par transfert thermique
- Protection contre la corrosion des éléments métalliques
Points Clés : Fonctionnement
- L'huile améliore l'efficacité volumétrique en agissant comme joint dynamique.
- La lubrification permet des pressions de travail supérieures à 10 bar de façon fiable.
- Le système nécessite une séparation huile-air au refoulement pour respecter les spécifications.
Avantages et Applications Industrielles
Avantages du Compresseur à Piston avec Lubrification à l'Huile dans l'Industrie
Les compresseurs à piston lubrifiés offrent de multiples bénéfices qui les positionnent comme solution préférée dans de nombreuses applications industrielles :
Efficacité Énergétique Supérieure
La lubrification à l'huile réduit les pertes par friction de 15-20% comparé aux compresseurs secs, résultant en une moindre consommation énergétique et un meilleur rendement volumétrique. Cette efficacité se traduit par des économies opérationnelles significatives, particulièrement pertinentes dans le contexte des coûts énergétiques en France.
Durabilité et Longévité Accrues
La protection apportée par l'huile lubrifiante étend considérablement la durée de vie des composants critiques comme pistons, cylindres et soupapes. Il est courant de trouver des équipements avec plus de 20 000 heures de fonctionnement maintenant leurs spécifications d'origine.
Capacité Haute Pression
Ces compresseurs peuvent atteindre des pressions de travail jusqu'à 40 bar en configurations multi-étages, dépassant largement les capacités des technologies alternatives pour les applications haute pression.
Flexibilité Opérationnelle
Ils permettent un fonctionnement intermittent et des démarrages fréquents sans dégradation significative du rendement, caractéristique particulièrement appréciée dans les ateliers et applications à demande variable.
Secteurs d'Application
Sur le marché industriel français, ces compresseurs trouvent une application privilégiée dans :
- Ateliers automobiles : Alimentation d'outils pneumatiques, élévateurs, équipements de peinture
- Industrie métallurgique : Actionnement de presses, systèmes de nettoyage, transport pneumatique
- Menuiserie et ameublement : Outils de découpe, ponçage, finition et assemblage
- Maintenance industrielle : Systèmes de nettoyage, outils portables, équipements d'essai
Types et Configurations Disponibles
Classification par Nombre d'Étages
Compresseurs Mono-étage
Conçus pour des pressions de travail jusqu'à 10 bar, ils sont idéaux pour les applications d'atelier et usage général. Leur simplicité constructive en fait l'option la plus économique pour des débits modérés.
Compresseurs Multi-étages
Ils incorporent plusieurs cylindres en série avec refroidissement intermédiaire, permettant d'atteindre des pressions supérieures à 15 bar avec une meilleure efficacité énergétique. Ils constituent la solution préférée pour les applications industrielles exigeantes.
Configurations de Cylindres
- Configuration en V : Optimise l'espace d'installation tout en maintenant l'équilibre dynamique
- Configuration en ligne : Facilite la maintenance et réduit les vibrations
- Configuration en W : Maximise le débit dans des espaces réduits
Systèmes d'Entraînement
Les compresseurs alternatifs lubrifiés peuvent incorporer différents systèmes d'entraînement selon l'application :
- Transmission directe : Meilleure efficacité, moindre maintenance
- Transmission par courroies : Flexibilité des vitesses, amortissement des vibrations
- Variateurs de fréquence : Contrôle précis du débit, optimisation énergétique
Critères de Sélection Technique
Quand Choisir un Compresseur à Piston Lubrifié à l'Huile pour Atelier
La sélection adéquate d'un compresseur à piston lubrifié nécessite d'évaluer plusieurs paramètres techniques et opérationnels :
Analyse de la Demande
Débit requis (FAD) : Déterminer le débit d'air libre fourni nécessaire en considérant la simultanéité des consommations et un facteur de sécurité de 20-30%.
Pression de travail : Établir la pression minimale requise au point de consommation, en considérant les pertes de charge dans l'installation.
Profil d'utilisation : Évaluer si la demande est continue ou intermittente, ce qui influence la sélection du réservoir et la configuration du compresseur.
Considérations Environnementales
- Température ambiante : Affecte le rendement volumétrique et la durée de vie de l'huile
- Humidité relative : Influence la formation de condensats et la corrosion
- Altitude : Réduit la densité de l'air affectant le débit effectif
- Qualité de l'air ambiant : Détermine les exigences de filtration
Spécifications de Qualité de l'Air
Selon la norme ISO 8573-1, il faut évaluer :
- Contenu en particules solides admissible
- Point de rosée requis
- Contenu maximal en huile (particulièrement critique dans les applications alimentaires)
Points Clés : Sélection
- Calculer le débit en considérant la simultanéité et un facteur de sécurité de 25%.
- Évaluer le cycle de travail pour dimensionner correctement le réservoir.
- Considérer les futures expansions dans la sélection de capacité.
Comparaison avec Autres Technologies de Compression
Compresseurs à Piston Lubrifiés vs Sans Huile
Aspect | Lubrifiés à l'Huile | Sans Huile |
---|---|---|
Efficacité énergétique | Supérieure (moindre friction) | Moindre (friction interne plus importante) |
Durée de vie | Supérieure (20 000+ heures) | Moindre (15 000 heures typiques) |
Maintenance | Changements d'huile réguliers | Fréquence moindre |
Qualité de l'air | Nécessite séparation | Naturellement exempt d'huile |
Coût initial | Moindre | Supérieur (20-30% de plus) |
Applications | Usage général industriel | Alimentaire, pharmaceutique |
Compresseurs à Piston vs à Vis
Les compresseurs à vis offrent des avantages dans les applications de fonctionnement continu, tandis que ceux à piston sont supérieurs pour :
- Applications intermittentes ou avec démarrages fréquents
- Débits moindres (jusqu'à 500 l/min)
- Pressions élevées (supérieures à 15 bar)
- Investissement initial limité
- Facilité de maintenance en ateliers
Maintenance et Gestion de l'Huile Lubrifiante
Maintenance et Changement d'Huile dans un Compresseur à Piston Lubrifié
La maintenance adéquate du système de lubrification est fondamentale pour garantir la performance et durabilité du compresseur :
Programme de Changement d'Huile
Fréquence standard : Toutes les 500-1000 heures de fonct
Fréquence standard : Toutes les 500-1000 heures de fonctionnement ou annuellement, selon ce qui arrive en premier.
Conditions sévères : Dans des environnements à haute température, humidité ou contamination, réduire les intervalles à 300-500 heures.
Huiles recommandées : Utiliser uniquement des huiles spécifiques pour compresseurs avec viscosité ISO VG 100 et additifs antioxydants et antimousse.
Procédure de Changement
- Fonctionnement préalable du compresseur pour réchauffer l'huile
- Arrêt et dépressurisation complète du système
- Vidange de l'huile usagée par la vanne de vidange inférieure
- Remplacement du filtre à huile s'il est équipé
- Remplissage avec huile neuve jusqu'au niveau indiqué
- Vérification de l'absence de fuites après la remise en marche
Surveillance de l'État de l'Huile
Inspecter régulièrement :
- Niveau d'huile : Vérifier hebdomadairement au moyen de la jauge ou du voyant
- Couleur et consistance : L'huile foncée ou épaisse indique un besoin de changement
- Présence de contaminants : Les particules métalliques peuvent indiquer une usure interne
- Température de fonctionnement : Des températures excessives dégradent l'huile prématurément
Séparation d'Huile dans l'Air Comprimé
Les systèmes de séparation huile-air sont essentiels pour respecter les spécifications de qualité :
- Séparateurs centrifuges : Éliminent 95% de l'huile par force centrifuge
- Filtres coalescents : Retiennent les microgouttelettes jusqu'à des teneurs < 1 ppm
- Systèmes de retour : Récupèrent l'huile séparée vers le carter du compresseur
Applications Spécifiques par Secteur Industriel
Secteur Automobile
Dans les ateliers de réparation et concessions, les compresseurs à piston lubrifiés alimentent :
- Outils pneumatiques : Clés à chocs, perceuses, ponceuses
- Élévateurs de véhicules : Systèmes hydro-pneumatiques
- Équipements de peinture : Avec séparation supplémentaire d'huile
- Gonflage de pneumatiques : Systèmes haute pression
Industrie Métallurgique
Les applications typiques incluent :
- Actionnement de presses et machines-outils
- Systèmes de transport pneumatique de matériaux
- Nettoyage de pièces à l'air comprimé
- Refroidissement d'outils de coupe
Menuiserie et Ameublement
Particulièrement appréciés pour leur capacité de démarrage instantané pour :
- Outils de découpe et perçage
- Systèmes de bridage pneumatique
- Équipements de ponçage et finition
- Presses pneumatiques pour encollage
Spécifications Techniques et Normatives
Normatives Applicables
Les compresseurs à piston lubrifiés doivent être conformes à :
- Directive Équipements sous Pression (DESP) 2014/68/UE : Pour réservoirs supérieurs à 50 litres
- Directive Machines 2006/42/CE : Sécurité et marquage CE
- ISO 1217 : Méthodes d'essai et spécifications de performance
- ISO 8573-1 : Qualité de l'air comprimé
- EN 1012-1 : Exigences de sécurité pour compresseurs
Paramètres Techniques Fondamentaux
Débit et Pression
- Débit d'aspiration (FAD) : Mesuré selon ISO 1217 à conditions standard
- Pression maximale de travail : Limitée par la conception du cylindre et soupapes
- Pression d'arrêt automatique : Contrôlée par pressostat
Consommation Énergétique
- Puissance spécifique : kW par m³/min d'air fourni
- Efficacité énergétique : Selon classification européenne
- Facteur de charge : Rapport temps fonctionnement/temps total
Caractéristiques de l'Huile
- Capacité du carter : Volume d'huile requis
- Viscosité recommandée : ISO VG 100 typiquement
- Température maximale de fonctionnement : Limitée à 90-100°C
Points Clés : Spécifications
- Vérifier la conformité DESP pour installations commerciales en France.
- Le débit FAD est le paramètre critique pour dimensionnement.
- L'efficacité énergétique impacte significativement les coûts opérationnels.
Sélection de Compresseurs chez Pneumatig
Pneumatig offre une large gamme de compresseurs à piston lubrifiés à l'huile de marques reconnues, adaptés aux besoins spécifiques du marché industriel français. Notre sélection inclut des équipements depuis les petits ateliers jusqu'aux installations industrielles de grande envergure.
Avantages de Choisir Pneumatig
- Conseil technique spécialisé : Notre équipe évalue chaque application pour recommander la solution optimale
- Disponibilité immédiate : Stock permanent de modèles standard pour livraison rapide en France
- Support technique intégral : De la sélection à la maintenance préventive
- Pièces de rechange et consommables : Disponibilité garantie de pièces détachées et huiles spécifiques
Services Complémentaires
Nous complétons notre offre de compresseurs avec :
- Systèmes de traitement d'air : Filtres, régulateurs et lubrificateurs pour optimiser la qualité de l'air
- Réservoirs d'air : Réservoirs sous pression dimensionnés selon l'application
- Systèmes de distribution : Réseaux d'air comprimé avec tuyauteries et accessoires
- Instrumentation : Manomètres et systèmes de contrôle de pression
Engagement envers la Qualité
Chez Pneumatig, nous comprenons que la sélection d'un compresseur à piston lubrifié est une décision stratégique qui impacte la productivité et les coûts opérationnels. C'est pourquoi nous garantissons :
- Équipements respectant strictement les normatives européennes
- Certifications de qualité et sécurité
- Garantie commerciale étendue sur produits sélectionnés
- Formation technique pour opérateurs et personnel de maintenance
Questions Fréquemment Posées sur les Compresseurs à Piston Lubrifiés à l'Huile
Les compresseurs à piston lubrifiés à l'huile continuent d'être une solution fondamentale dans le panorama industriel français, offrant la combinaison optimale de performance, fiabilité et économie pour une large gamme d'applications. Leur sélection adéquate, basée sur des critères techniques solides et considérant les spécifications de chaque application, garantit des années de fonctionnement efficace et productif.
Chez Pneumatig, notre engagement est de fournir non seulement des équipements de qualité, mais aussi les connaissances et le support technique nécessaires pour maximiser le retour sur investissement des systèmes d'air comprimé.
